户外电力变压器防护遮栏结构设计

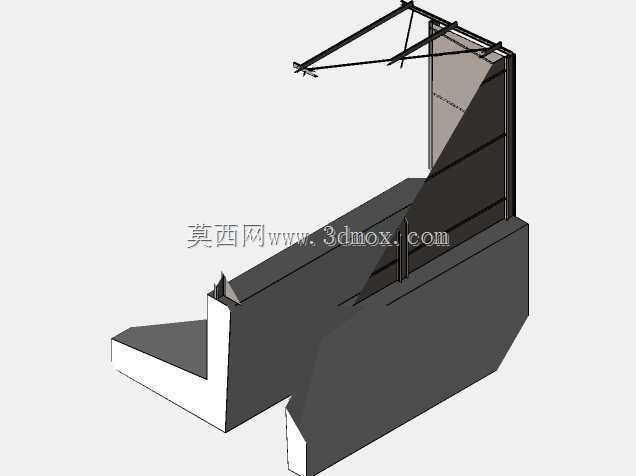

　　在户外配电台区的布设场景中，裸露带电的电力变压器周边必须设置可靠的物理隔离结构，避免无关人员误入带电间隔引发触电事故，同时也能阻挡小型动物、高空坠物直接触碰变压器带电部位，降低线路短路、设备跳闸的故障概率。这套防护结构采用L型基座搭配斜向遮挡板的组合形式，基座部分采用厚重的实体结构设计，底部预留与混凝土安装基面贴合的平整接触面，安装时可通过预埋螺栓直接固定在台区硬化地面上，无需额外做复杂的地基找平处理，适配多数乡村、城郊户外变压器台的安装基面条件。

　　从结构受力角度看，斜向布置的遮挡板并非简单的平面挡板，其背部设置了三角桁架式的支撑骨架，顶部延伸出的悬挑架体可兼顾临时挂设检修接地线、放置小型检修工具的功能，骨架采用等边角钢焊接成型，所有杆件的连接节点都做了贴角满焊处理，避免长期户外使用出现焊缝锈蚀脱开的问题。遮挡板面板采用绝缘性能优异的层压板材，板面与内部钢骨架之间设置绝缘垫层，完全切断骨架与带电部位之间的导电通路，即使面板表面出现凝露、积尘的情况，也不会发生沿面放电的安全隐患。

　　设计过程中充分考虑了户外设备的运维检修需求，遮栏整体的安装边界距离变压器带电外壳的安全距离严格满足配电安全规程要求，不会遮挡变压器的油位计、散热片、高低压接线端子等日常巡检需要观察的部位，运维人员站在遮栏外侧即可完成常规的温度检测、油位查看、接线端子紧固等作业，无需频繁拆卸遮栏结构。L型基座的转角位置做了圆弧过渡处理，避免尖锐棱角对过往人员、检修人员造成磕碰伤害，基座侧面预留了接地螺栓的安装位，可直接将遮栏的金属骨架接入台区的接地网，接地电阻满足电力设备接地的规范要求。

　　结构的尺寸匹配常规10kV户外电力变压器的外围防护需求，整体高度从安装基面算起不低于1.7米，能够完全阻挡成年人误翻越的可能，斜向挡板的倾斜角度经过反复校核，既可以在夏季遮挡正午时段的直射阳光，降低变压器本体的暴晒升温幅度，又不会在冬季阻挡阳光照射，避免积雪在遮栏顶部堆积增加结构荷载。顶部悬挑架的伸出长度控制在合理范围，不会因为伸出过长导致大风天气下结构风阻过大，同时悬挑部位的端部做了向上的折边处理，防止放置在上面的检修工器具滑落砸伤下方人员。

　　在细节处理上，所有金属构件的表面都做了热浸镀锌处理，镀锌层厚度满足户外长期使用的防腐要求，能够耐受酸雨、盐雾、高低温交替的户外环境，不会在使用三到五年后就出现大面积锈蚀、构件强度下降的问题。遮挡板与钢骨架的连接采用绝缘螺栓固定，螺栓头部加装防松垫圈，避免长期受户外风力振动出现螺栓松动、面板脱落的情况。基座与地面接触的部位设置了橡胶减震垫，既可以弥补安装基面的微小不平整，也能缓冲变压器运行时的振动传递，减少遮栏结构因长期振动出现的紧固件松动问题。

　　这套防护结构没有采用常见的全封闭围挡形式，而是采用半开放的斜向遮挡设计，在保证安全隔离效果的前提下，最大程度保障了变压器周边的空气流通，不会因为设置遮栏导致变压器散热条件变差，影响变压器的额定带载能力。结构的所有零部件都采用标准化的型材加工，现场安装时不需要进行二次切割、焊接作业，只需要通过螺栓拼接即可完成组装，能够大幅缩短现场施工的时长，减少配电台区停电施工的时间，降低停电对周边用户的影响。
