环形电力连接构件结构设计

　　在电力输配系统的户外杆塔、变电站母线连接、变压器高压侧接线环节，这类环形金属构件是导电回路中承担等电位连接、固定引线、分散接触应力的关键零件，很多现场运维人员会将其俗称为“接线环”或“均压连接环”，区别于普通的吊环、承重环，这类构件的核心设计逻辑是优先保障导电接触的可靠性，其次才是结构承重能力，设计过程中需要同时兼顾电气性能与机械性能的双重要求。

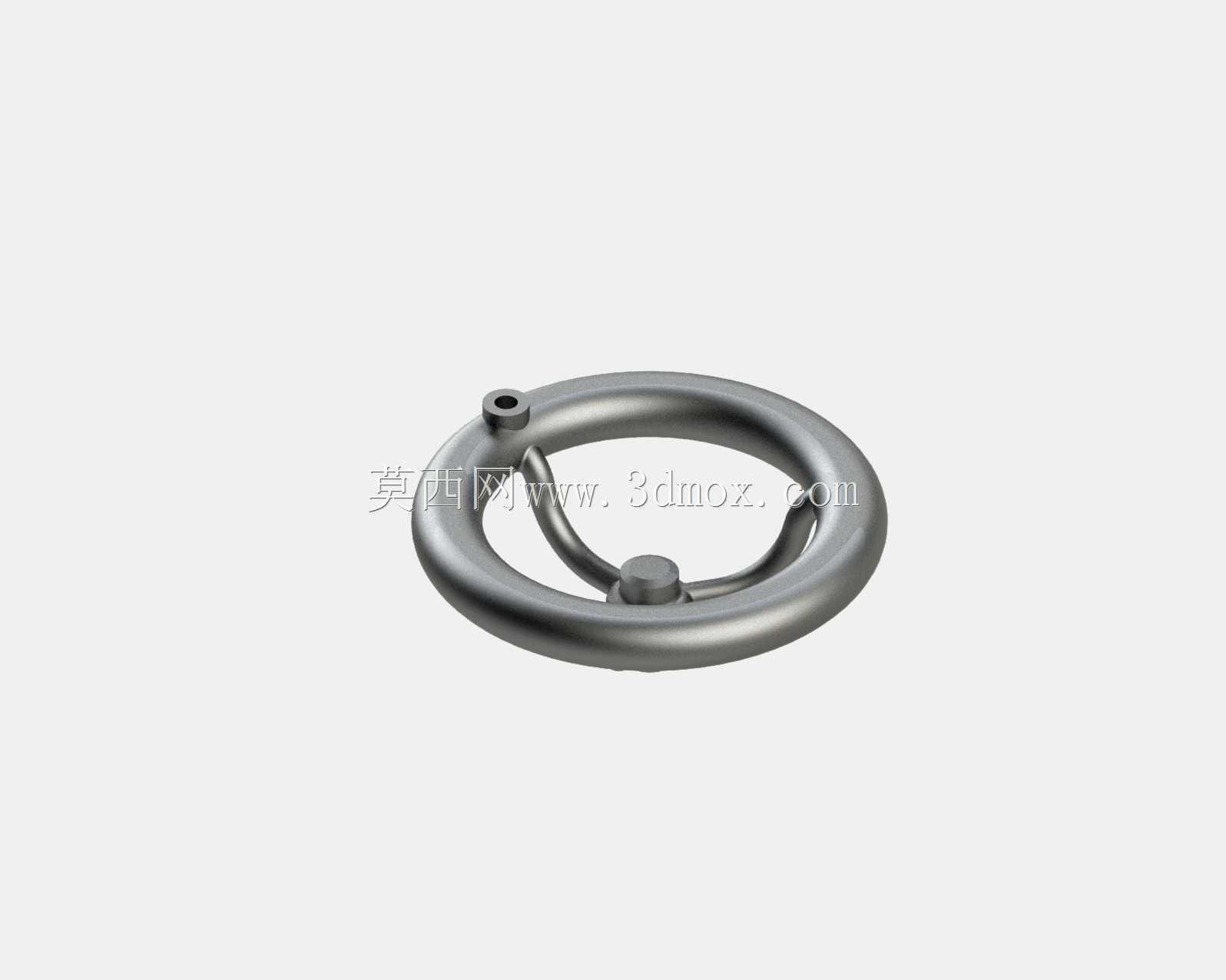

　　从实际使用场景来看，这类环形构件常被用在10kV及以下电压等级的配电变压器高压套管接线端、户外跌落式熔断器的引线固定端、杆塔上的避雷器接地端连接位置，现场安装时，环形主体会套在对应的接线柱上，侧面带孔的凸台用来接入引线或者固定螺栓，环体内部的小凸台是限位结构，用来防止安装时环体发生周向转动，避免引线因为环体转动出现扭曲、应力集中甚至断线的问题，很多现场出现的接线端子过热故障，追根溯源都是因为连接环转动导致接触面积不足、接触电阻过大，最终引发温升超标，所以这个看似不起眼的小凸台，实际上是规避现场安装隐患的关键结构。

　　设计这类构件的时候，首先要确定的是环体的通径，这个尺寸直接决定了它能适配的接线柱直径范围，常规配电场景下常用的环体内径在30mm到80mm区间，具体尺寸要匹配对应接线柱的外径，预留0.5mm到1mm的安装间隙，既不能间隙过大导致环体晃动，也不能间隙过小导致现场安装时无法顺利套入，尤其是在低温户外环境下，金属构件会出现冷缩现象，间隙预留不足很容易出现安装卡滞的问题。环体本身的截面直径设计需要同时考虑载流量和机械强度，比如承载200A额定电流的连接环，纯铜材质的环体截面直径不能小于8mm，铝合金材质的话需要放大到12mm以上，同时还要能承受不低于2000N的轴向拉力，避免引线受风力拉扯、覆冰负重时出现环体变形甚至断裂的问题。

　　侧面的接线凸台设计是整个构件的细节重点，凸台的内孔需要和常用的接线端子螺栓规格匹配，常规场景下M8、M10的螺栓孔是最常用的，孔的深度要保证螺栓拧入后至少有5个完整的啮合牙型，避免螺纹滑牙；凸台和环体的连接位置需要做圆角过渡，不能出现直角尖角，一方面是为了减少电气运行时的尖端放电现象，降低电晕产生的概率，另一方面是为了避免应力集中，在承受拉力的时候连接位置不会出现断裂。环体内侧的限位凸台高度一般设计为2mm到3mm，刚好能卡入接线柱上的限位槽内，不需要过高，否则会增加加工难度，也会影响环体的安装适配性。

　　从加工工艺角度考虑，这类构件如果是采用铸造工艺生产，环体的壁厚要保持均匀，避免出现壁厚差过大导致的铸造缩孔、砂眼缺陷，这些内部缺陷会直接降低构件的导电性能和机械强度，运行过程中容易出现局部过热、断裂的问题；如果是采用弯制焊接工艺生产，环体的对接焊缝需要打磨平整，不能有焊瘤、毛刺，焊缝位置的导电率不能低于基体金属的90%，否则焊缝位置会成为整个导电回路的发热点。表面处理方面，户外使用的构件一般会做镀锡或者镀锌处理，镀锡层厚度不小于8μm，用来提升抗氧化能力，降低接触电阻，镀锌层则主要是提升防腐蚀能力，适合在潮湿、沿海等高腐蚀环境下使用。

　　在安装边界的设计考量上，这类环形构件安装完成后，环体的外边缘需要和相邻的不同电位构件保持足够的电气安全距离，10kV电压等级下这个距离不能小于125mm，避免发生相间短路或者对地放电；引线接入凸台后，引线的弯曲半径不能小于引线直径的6倍，避免引线根部因为过度弯曲出现断股，所以设计凸台的角度时，一般会让凸台的接线孔方向和环体平面呈15度左右的仰角，方便引线自然下垂，减少引线的弯曲应力。很多设计新手容易忽略这个角度问题，把凸台设计成和环体平面垂直，导致现场安装时引线需要强行弯折，时间长了引线根部很容易断裂，引发停电故障。

　　另外，这类环形构件在设计时还要考虑通用互换性，同一个规格的连接环要能适配同容量等级不同厂家的变压器套管、不同型号的跌落式熔断器，不需要额外进行现场打孔、打磨修改，所以尺寸设计要符合电力金具的通用尺寸规范，不能随意定制非标准的尺寸，否则会给现场运维、备件储备带来很大的麻烦。比如环体的内径如果随意设计成非标准值，现场更换备件时就会出现套不进去或者间隙过大的问题，影响抢修效率。

　　从实际运维的反馈来看，这类环形构件最常见的失效形式有三种，第一种是接触表面氧化导致接触电阻过大，引发过热，所以设计时接触表面的粗糙度要控制在Ra1.6以下，保证接触紧密；第二种是环体受拉力变形，导致和接线柱的接触面积减小，所以环体的截面直径要留有足够的强度裕度，一般安全系数取2.5以上；第三种是螺纹滑牙，导致引线固定不牢，所以凸台的螺纹长度要足够，材质强度要匹配螺栓的强度等级，不能用太软的材质加工螺纹孔。这些失效点都是在设计阶段就需要提前规避的，不能等现场出了问题再去修改设计。

　　不同于普通的机械承重环，这类电力用环形构件的设计需要平衡电气、机械、安装、运维多方面的需求，每一个尺寸细节都对应着实际使用中的具体问题，哪怕是一个小小的圆角、一个不起眼的限位凸台，都直接关系到整个电力回路的运行可靠性，做这类电力配件的三维建模时，不能只照着外观画个大概的形状，必须把每个结构的实际作用、安装要求、性能边界都考虑进去，建出来的模型才能真正用于实际生产、安装指导，而不是只能用来做外观展示。
