内燃机活塞连杆组结构布置方案

　　这套活塞连杆布置结构，是往复式动力机械里最核心的运动转换单元，日常接触最多的车用汽油机、柴油机，小型航空活塞发动机，甚至部分工业用往复式压缩机里，都能看到完全同源的结构逻辑。从实际工况来看，这套组件承担着把燃烧室内燃气爆发产生的直线推力，转化为曲轴旋转扭矩的核心作用，整个运动链的受力状态非常复杂，既要承受点火瞬间数千牛的冲击载荷，还要在每分钟数千次的往复循环里克服惯性力带来的交变疲劳，所以结构布置的合理性直接决定了动力单元的可靠性、运转平顺性和输出效率。

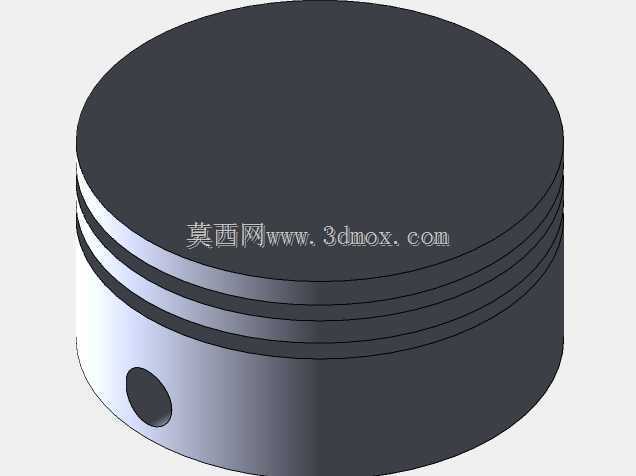

　　从设计思路上看，这个布置方案首先明确了活塞与连杆的铰接关系，活塞采用筒式结构，侧壁预留的活塞环槽位置可以对应安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳。活塞销座的位置做了居中布置，保证活塞受到的推力可以均匀传递到活塞销上，避免偏磨造成的缸套拉伤。连杆部分采用了长杆式的变截面设计，杆身从活塞销端到曲柄销端逐步过渡，既可以在轻量化的前提下保证足够的抗弯、抗扭刚度，也能减少高速往复运动时的惯性质量，降低曲轴端的平衡负荷。连杆小头直接与活塞销配合，预留的润滑通道可以把曲轴飞溅上来的机油导入配合面，减少铰接位置的磨损；连杆大头做了分体式的结构设计，能够方便地安装到曲轴的曲柄销上，配合轴瓦可以形成稳定的滑动摩擦副，承受交变的冲击载荷。

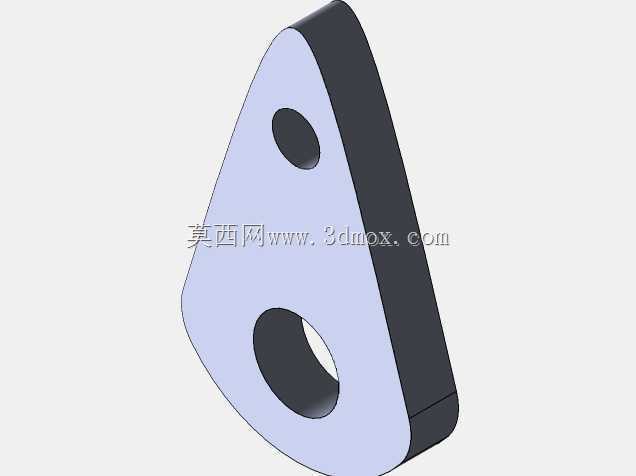

　　从安装边界来看，这套结构的径向尺寸完全匹配对应缸径的气缸套内壁，活塞在缸套内做往复直线运动时，裙部的导向面可以保证活塞运动的垂直度，避免出现敲缸的异常工况。整个组件的轴向长度需要匹配对应机型的曲柄半径与连杆比，连杆比的选择直接影响活塞的侧推力大小和运动加速度，这套布置里的连杆长度经过匹配，能够在保证结构紧凑的前提下，把活塞对缸壁的侧压力控制在合理范围内，减少缸套的磨损速率。曲柄端的安装位置需要和曲轴的曲柄销直径、开档宽度完全匹配，安装完成后整个运动单元需要做动平衡校准，把往复惯性力和旋转惯性力控制在合理区间，避免动力单元运转时出现过大的振动。

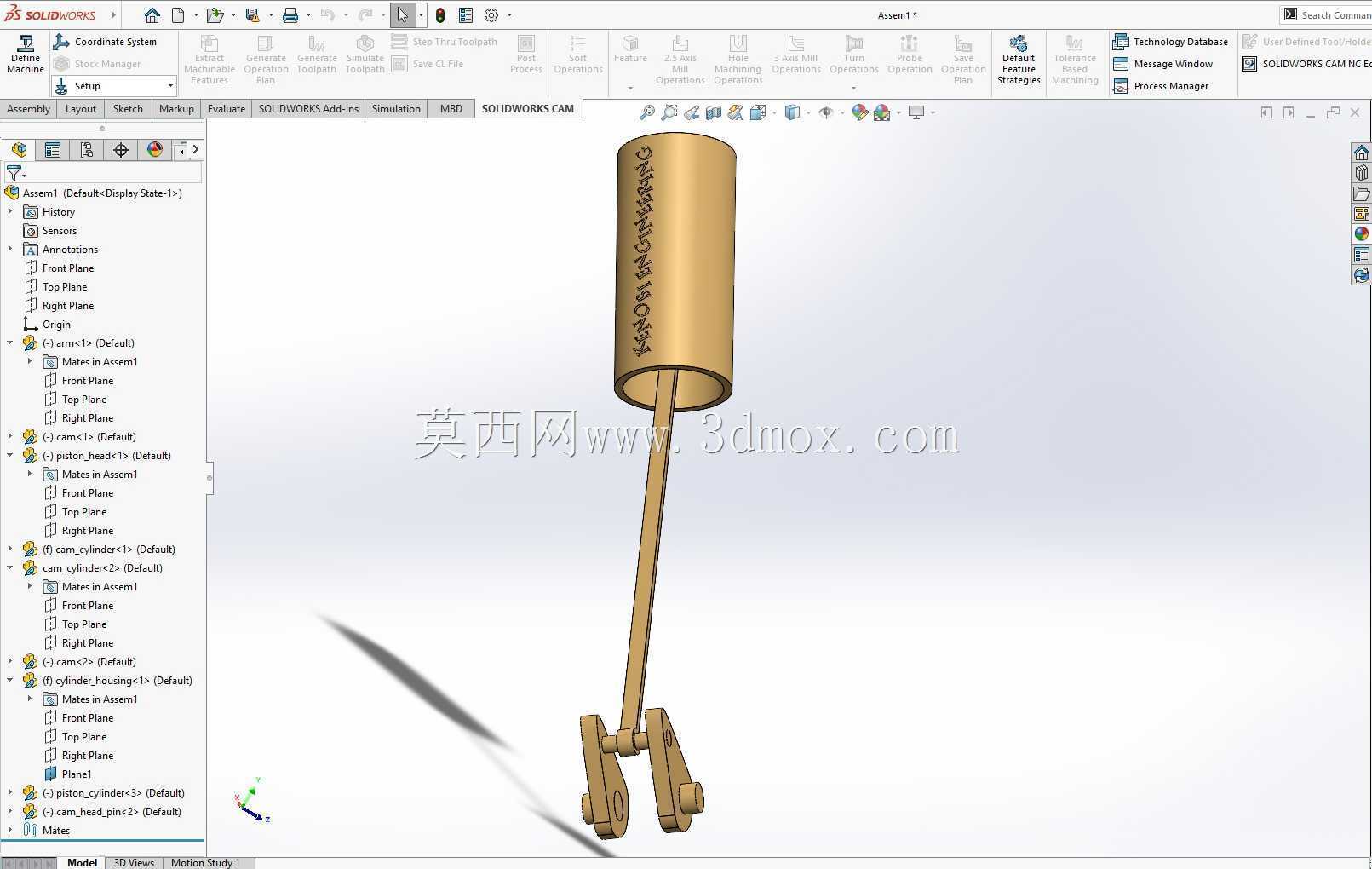

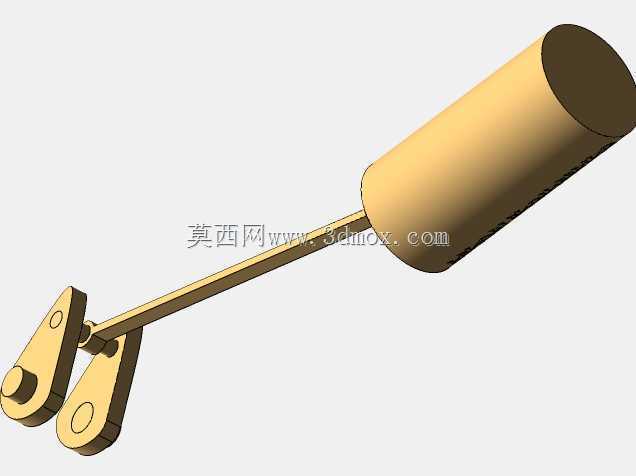

　　在实际工程应用里，这类活塞连杆布置结构需要根据不同的使用场景做针对性调整，比如高转速的航空活塞发动机会采用更短的活塞裙部、更轻量化的连杆结构来降低惯性质量，大扭矩的柴油动力单元则会加厚连杆杆身、加大活塞销直径来承受更高的爆发压力。这套三维结构完整还原了活塞、活塞销、连杆、曲柄铰接位置的装配关系，各个部件的配合间隙、运动行程都做了准确的还原，可以直接用于动力单元的结构教学、装配干涉检查，也可以作为同类型动力产品开发时的结构参考，帮助设计人员快速验证运动行程是否存在卡滞、铰接位置的受力角度是否合理，减少前期设计阶段的试错成本。在做结构校核的时候，还可以基于这个模型直接添加运动仿真载荷，分析不同曲轴转角下活塞的受力状态、连杆的应力分布，提前识别结构上的应力集中点，优化局部的结构强度，避免实际运行过程中出现连杆断裂、活塞开裂等失效问题。
