带锥齿轮轴的减速传动组件结构设计

项目分类:通用机械零部件 发布时间:2024-08-22 ID:767671
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计
  • 带锥齿轮轴的减速传动组件结构设计

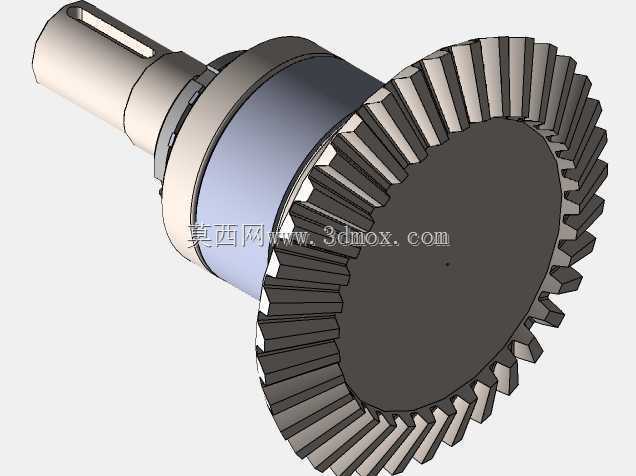

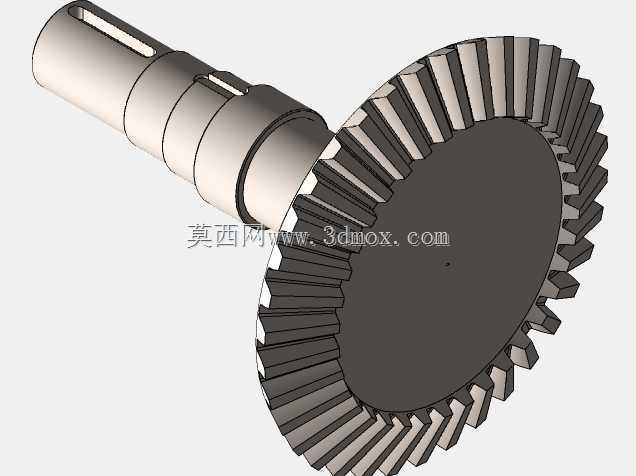

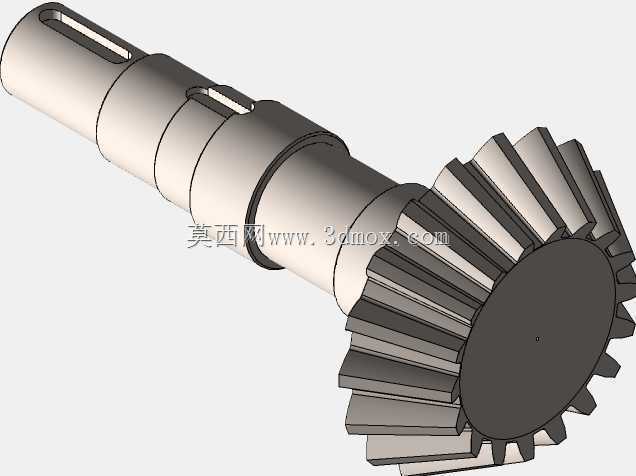

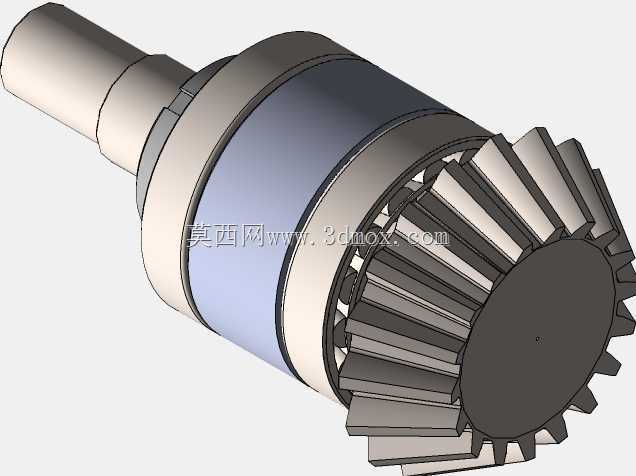

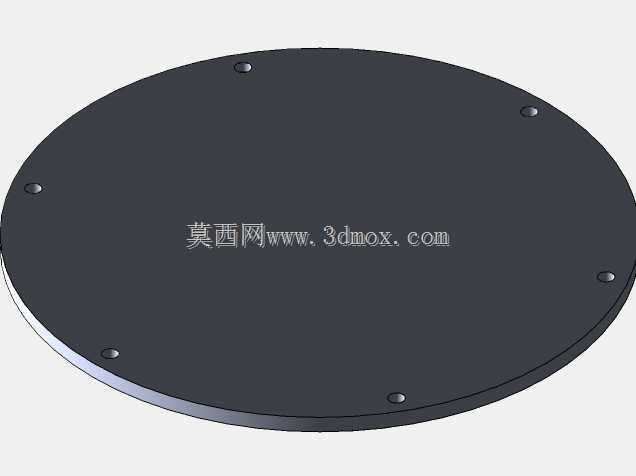

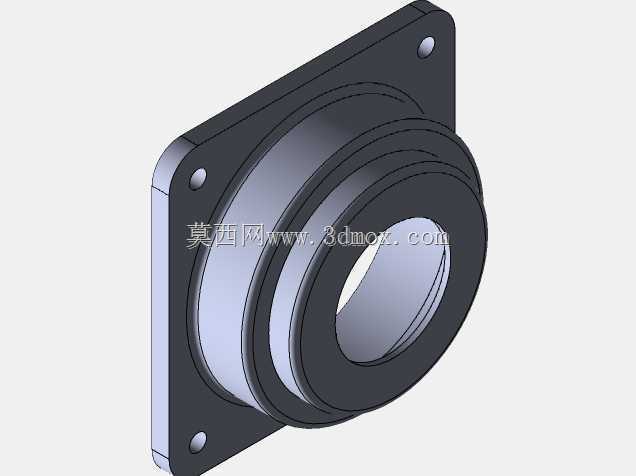

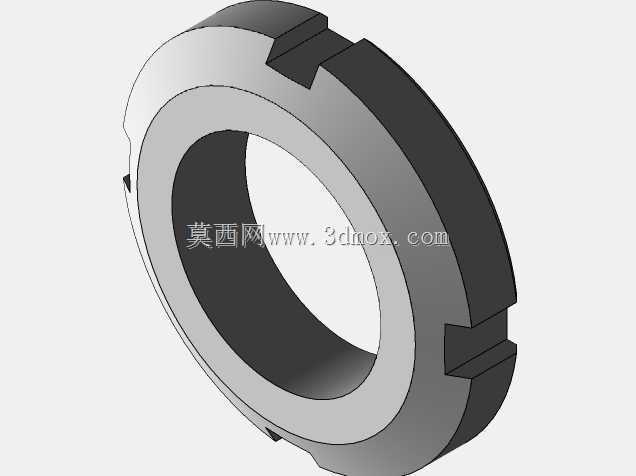

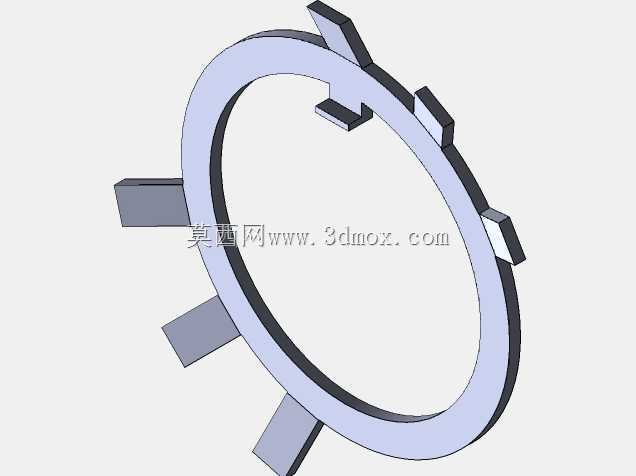

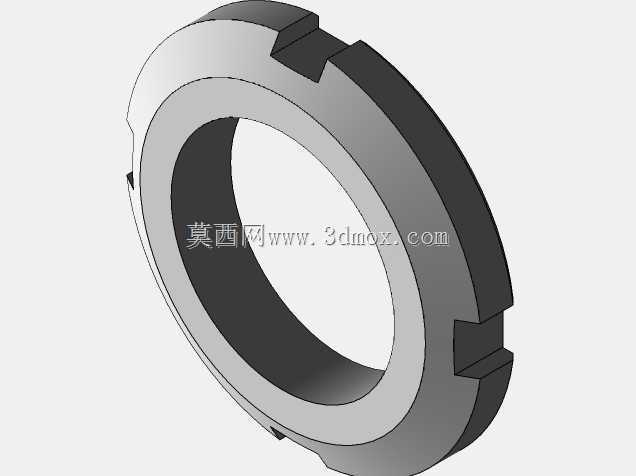

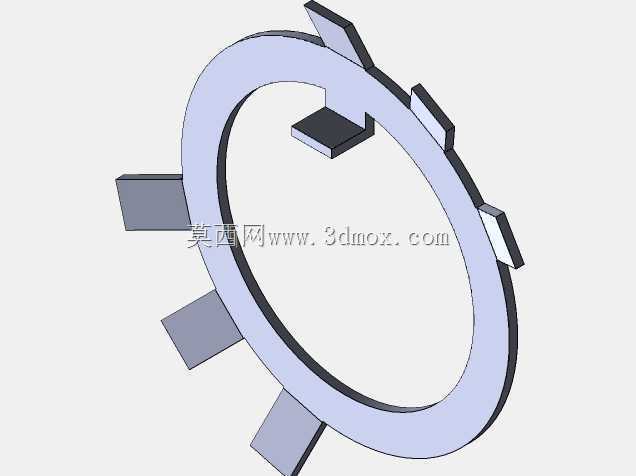

  这套带锥齿轮的轴类传动组件,是减速传动链路里的核心输入级零件,常见于小空间交错轴传动的动力减速场景,比如小型输送线的转角驱动单元、轻工设备的变向减速机构、小型机床的进给传动端,这类场景往往需要在有限安装空间内完成动力转向与减速增扭,直齿锥齿轮搭配一体轴的结构刚好能兼顾传动刚性与装配便捷性,省去了齿轮与轴分体装配的键连接间隙,能有效降低传动回程误差。从结构设计逻辑来看,轴身采用阶梯轴设计,不同轴径的台阶分别承担轴承定位、传动件限位、载荷承载的作用,轴上开设的两处键槽,分别用于匹配输入端的联轴器或者带轮,以及辅助轴向定位,键槽的位置与轴肩的距离严格匹配常用深沟球轴承的安装宽度,确保装配时轴承内圈能完全贴合轴肩定位面,

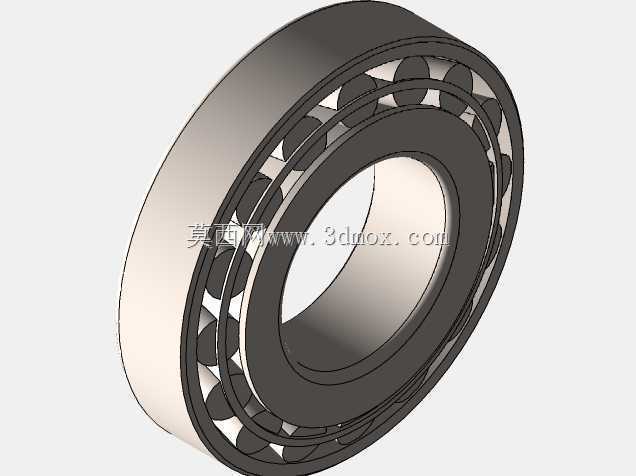

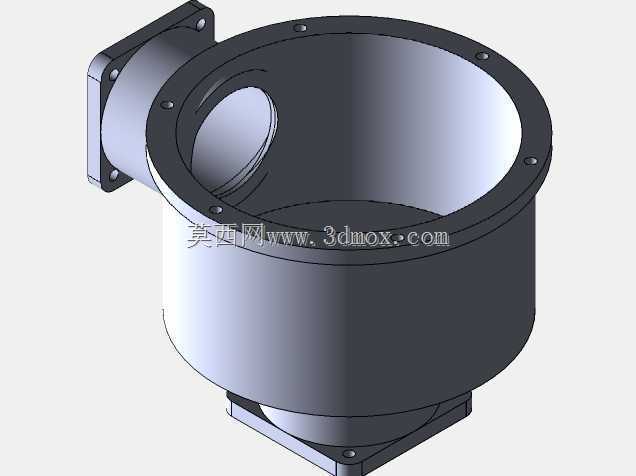

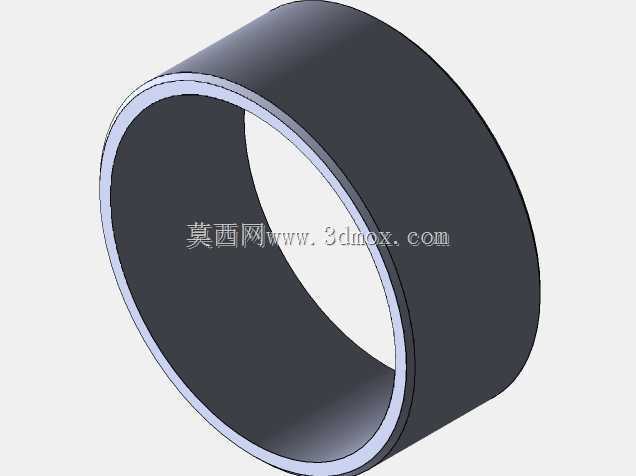

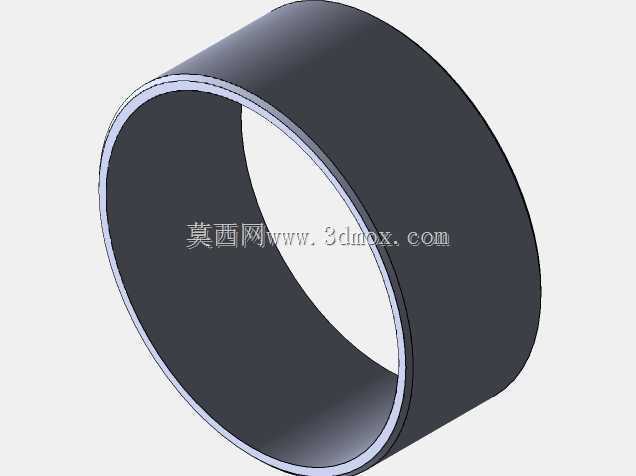

  不会出现轴承压装不到位或者轴向窜动的问题。锥齿轮部分与轴身采用一体化设计,避免了分体式锥齿轮与轴连接时的键连接失效风险,尤其适合正反转频繁切换的传动工况,能承受更大的冲击载荷,锥齿轮的齿形采用标准直齿锥齿轮参数,齿向沿圆锥面分布,啮合时的接触印痕沿齿长方向分布均匀,设计时预留了合理的齿侧间隙,既能补偿热胀冷缩带来的形变,也能存储润滑脂,降低齿面磨损速度。在安装边界方面,轴身的最大轴径与锥齿轮的大端直径形成明确的安装限位,装配时锥齿轮的背锥面可作为轴向定位基准,与减速箱体内的定位台阶贴合,轴的两端轴颈分别适配对应规格的滚动轴承,轴承安装位的轴颈公差采用基孔制过渡配合,确保轴承内圈与轴同步转动,不会出现跑内圈的故障。

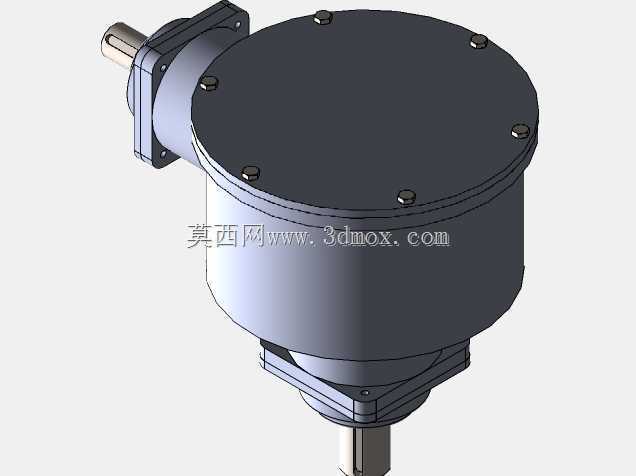

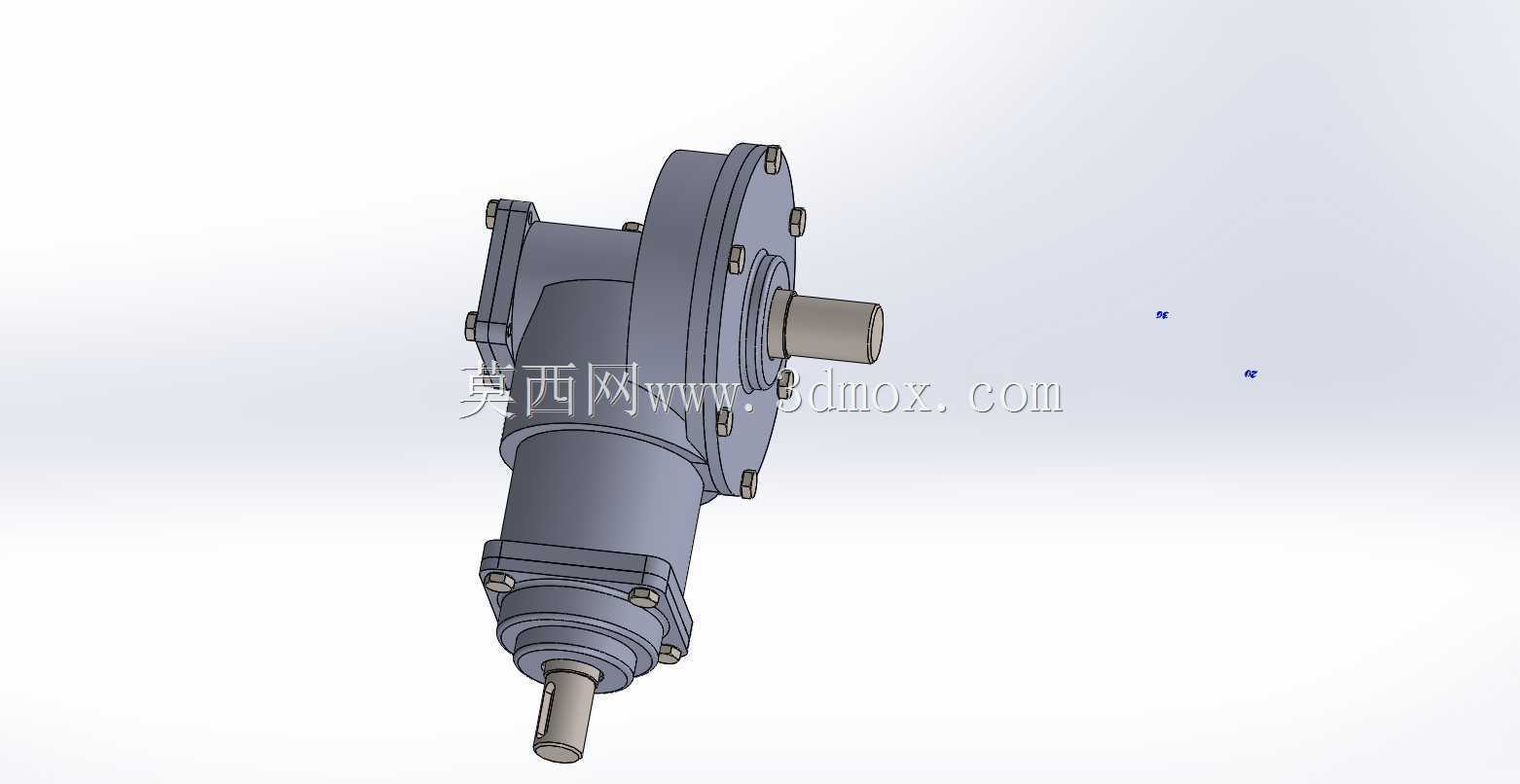

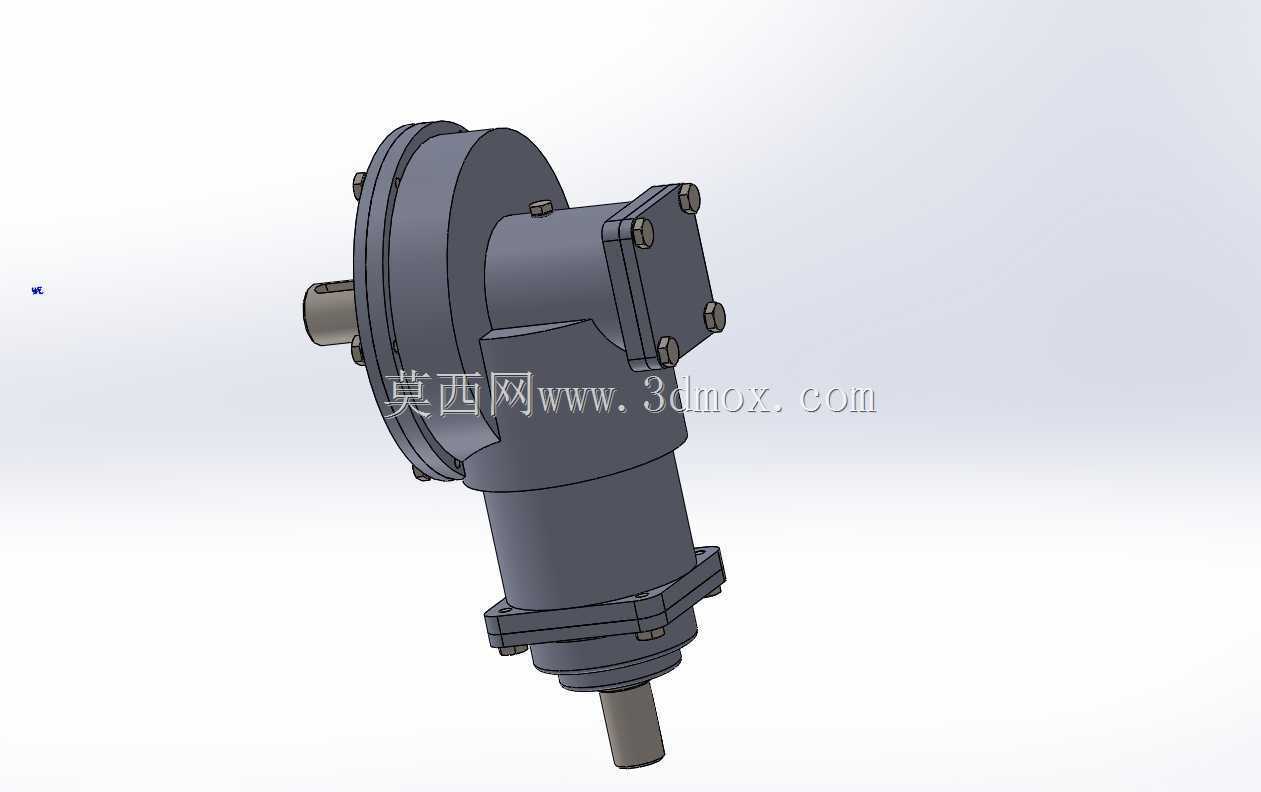

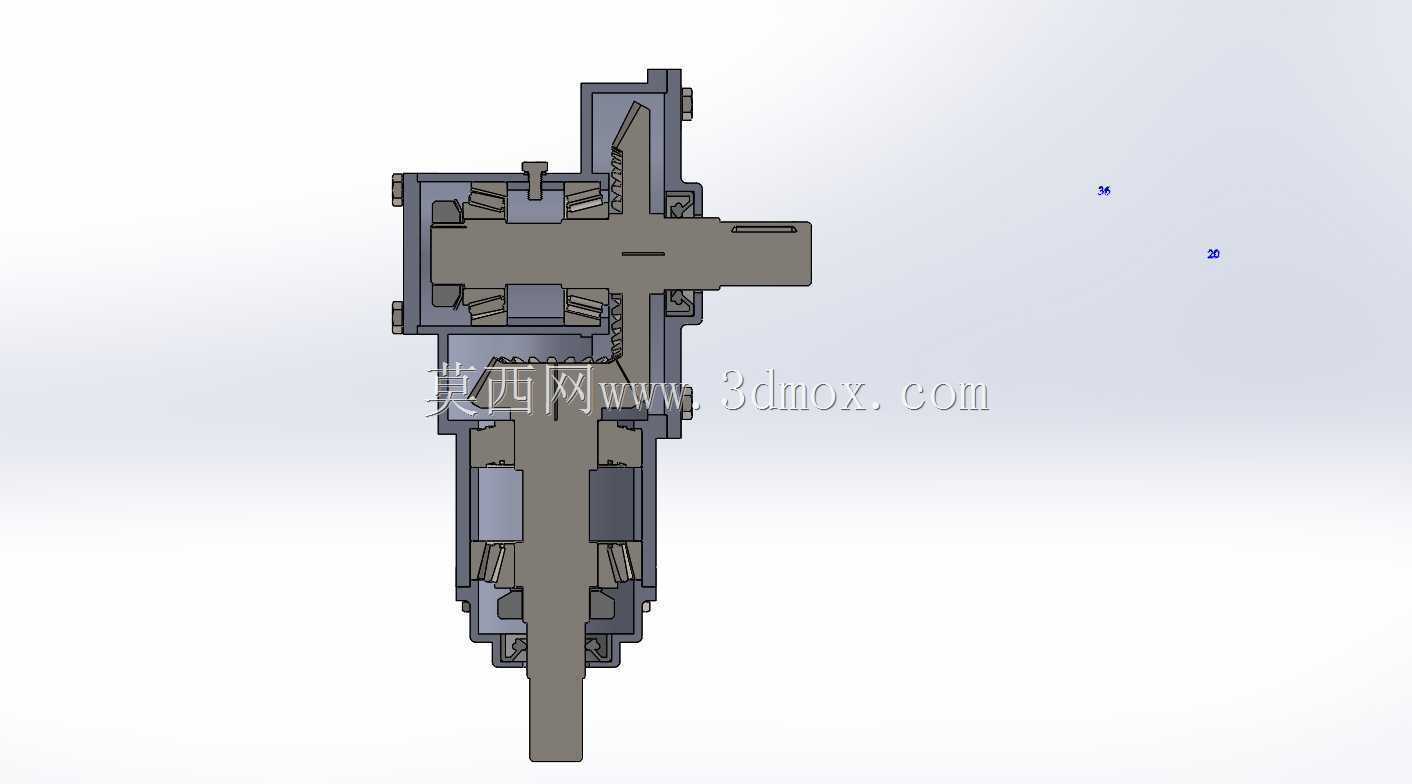

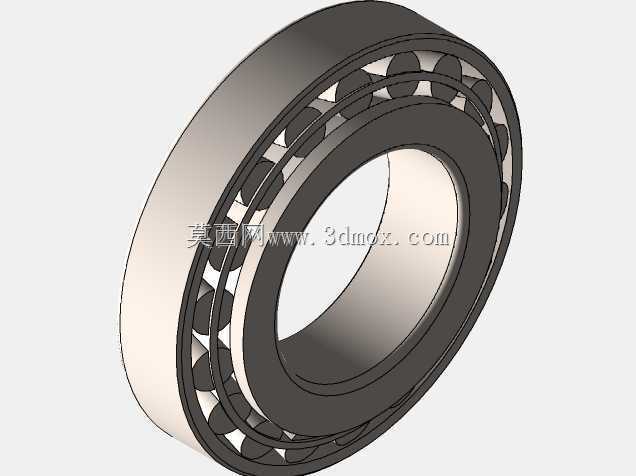

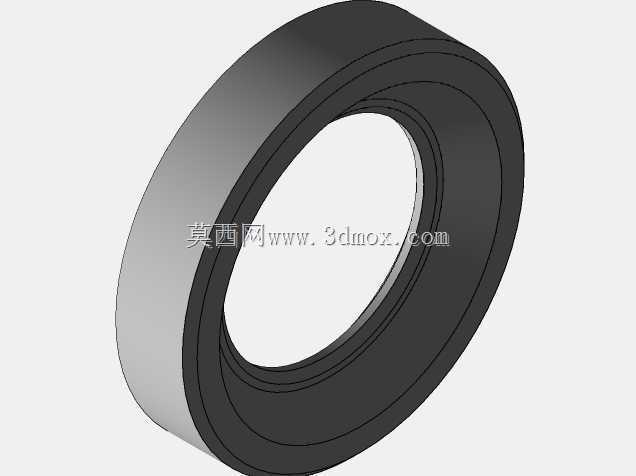

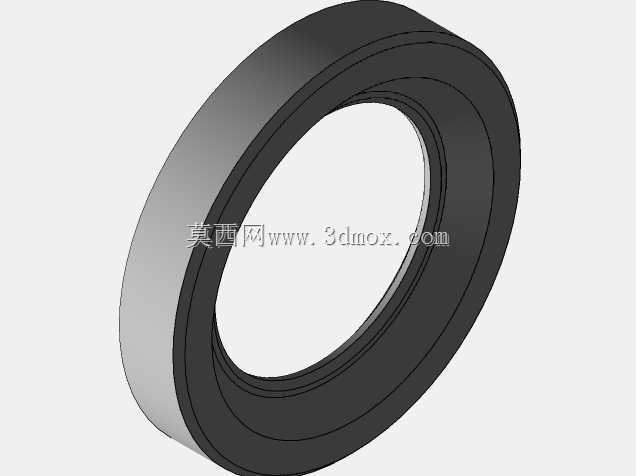

  轴端的倒角设计符合装配工艺要求,能引导轴承、密封件顺利压装,不会刮伤密封件的唇口,也避免压装过程中轴端毛刺脱落进入箱体内部污染润滑油。实际应用中,这类锥齿轮轴组件作为减速系统的第一级传动,输入端连接动力源,通过锥齿轮啮合将动力转向90度传递给下一级减速齿轮,完成第一级的减速增扭,相比平行轴传动的减速结构,这种带锥齿轮的轴组件能大幅缩小减速箱的整体体积,让设备的动力布局更紧凑,尤其适合安装空间受限、需要改变动力传输方向的设备场景。设计过程中需要重点校核轴的扭转强度与锥齿轮的齿面接触强度,轴上的应力集中点主要在轴肩过渡位置与键槽根部,因此轴肩处采用了圆角过渡设计,避免直角台阶带来的应力集中,提升轴的疲劳寿命,

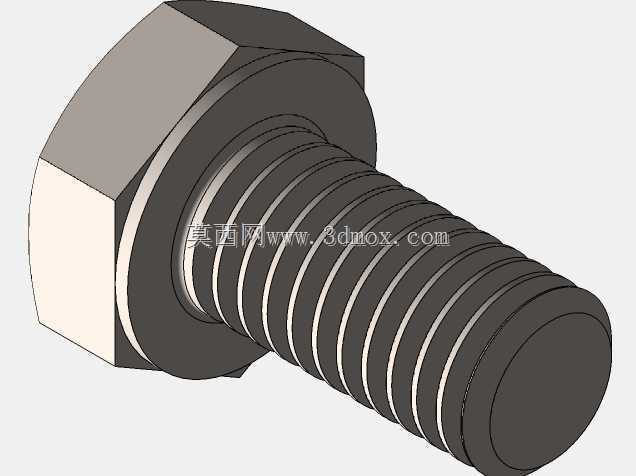

  键槽的开设位置避开了轴的最大应力截面,确保轴在额定载荷下不会出现断裂失效。锥齿轮的齿部参数匹配配对齿轮的安装距,确保两齿轮啮合时分锥顶点重合,避免出现偏载、齿面局部磨损过快的问题,实际装配时可通过调整轴承端盖的垫片厚度来调整锥齿轮的轴向位置,保证啮合间隙在合理范围内。这类传动组件的润滑多采用脂润滑或者稀油飞溅润滑,轴上对应轴承安装位的外侧可加装密封圈或者挡油环,避免润滑油泄漏同时阻挡外部粉尘进入轴承内部,延长轴承的维护周期。从加工工艺角度来看,一体结构的锥齿轮轴需要先完成轴身的车削加工,再进行齿部的铣削加工,之后进行热处理提升齿面与轴颈的硬度,最后完成轴颈与轴承位的磨削加工,保证各配合面的尺寸精度与形位公差,尤其是锥齿轮的齿形精度与轴颈的同轴度要求,直接影响整套减速系统的传动平稳性与噪音水平,同轴度超差会导致齿轮啮合时出现周期性冲击,不仅会增大传动噪音,还会加速齿面磨损,大幅缩短组件的使用寿命。
