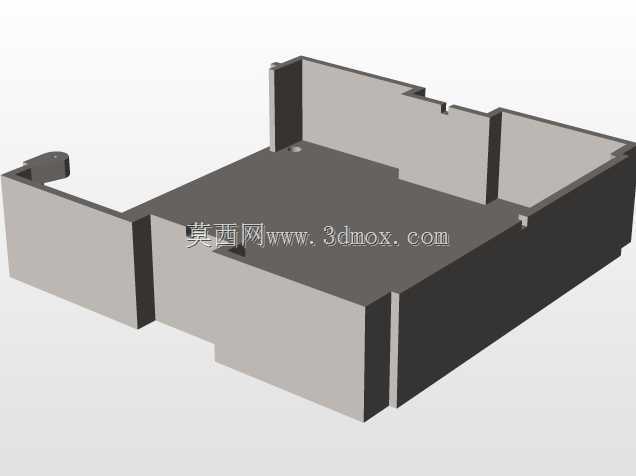

卡塞特电力变压器外壳结构三维设计

　　在工业配电、楼宇供电、设备配套供电场景中，电力变压器的外壳结构是保障设备稳定运行的核心防护部件，本次设计的卡塞特电力变压器外壳，针对小容量干式电力变压器的安装使用需求做了全维度结构适配。从实际使用场景来看，这类外壳多用于车间设备旁侧就近配电、小型商业体楼层配电、户外一体化机柜内置配电等场景，需要兼顾结构防护、安装便捷性、内部器件适配三个核心需求，设计过程中没有采用通用变压器外壳的冗余结构，而是针对配套的变压器铁芯、绕组尺寸做了精准的内腔边界适配。

　　从设计思路上，首先确定外壳采用分体式钣金拼接结构，上盖板为整体冲压成型的平板结构，四个角位预留了沉头安装孔，用于和下方侧围结构做锁合固定，沉孔的深度刚好匹配M4十字沉头螺丝的头部尺寸，安装后螺丝头部不会突出盖板平面，避免在设备堆叠安装或者机柜内置安装时产生干涉。侧围结构采用多块折弯钣金拼接而成，其中相邻侧围板的拼接处采用折边咬合加螺丝固定的方式，既保证了拼接后的结构强度，也能在后期设备维护时快速拆解，不需要做破坏性拆卸。侧围板的下部预留了向外延伸的安装支脚，支脚上开有长圆形安装孔，长圆孔的长度方向预留了3mm的安装调节余量，应对现场安装时底座安装孔位的小范围偏差，不需要现场重新打孔，降低现场施工的难度。

　　从外形尺寸与安装边界来看，外壳整体轮廓为方正结构，没有突出的外置部件，所有安装螺丝的头部都不超出外壳的最大外轮廓，保证外壳可以紧密嵌入标准机柜的安装位，或者多个同规格外壳并排安装时不会产生间隙浪费。内腔的净空尺寸完全匹配配套变压器的绕组、铁芯以及接线端子的排布，侧围板对应接线端子的位置预留了穿线缺口，缺口边缘做了卷边处理，避免穿线时划伤线缆绝缘层。上盖板的内表面预留了接地柱安装位，接地柱采用铜嵌件预埋在钣金孔内，不需要后期焊接，保证接地连接的导电可靠性，同时避免焊接带来的钣金变形问题。

　　从功能特性来看，外壳的钣金厚度选用1.2mm的冷轧钢板，在保证结构强度的前提下控制整体重量，单人即可完成外壳的拆装作业。侧围板上预留了多组通风缺口，缺口位置对应变压器绕组的发热区域，形成自然对流的散热通道，不需要额外加装散热风扇即可满足小容量变压器长期满负荷运行的散热需求，降低设备运行的噪音与后期维护成本。外壳的拼接缝隙控制在0.5mm以内，既可以阻挡日常环境中的灰尘、杂物进入变压器内部，也不会因为缝隙过小导致装配难度提升。安装支脚的高度预留了15mm的底部间隙，方便现场布线时线缆从外壳底部穿行，同时避免外壳直接和安装底座接触，减少底座凝露对外壳底部的锈蚀影响。

　　在结构细节处理上，所有钣金的外露边缘都做了去毛刺处理，折弯处的圆角半径统一为1mm，避免安装维护时划伤操作人员。上盖板的四个角做了小尺寸切角处理，对应侧围板的角位定位凸台，装配时不需要反复对位，凸台卡入切角后即可自动对齐所有安装孔位，提升装配效率。侧围板的内壁预留了绝缘板安装卡槽，卡槽的宽度刚好匹配1mm厚的环氧绝缘板，安装时绝缘板可以直接沿卡槽滑入，不需要额外打胶或者螺丝固定，绝缘板可以将带电部件和金属外壳做可靠隔离，提升设备运行的电气安全性能。针对户外使用场景，外壳的表面处理采用静电喷塑工艺，塑层厚度控制在60-80μm，可以耐受常规的户外雨淋、盐雾环境，不会出现短时间内锈蚀掉漆的问题。
