电力变压器生产用定位测试夹具组件

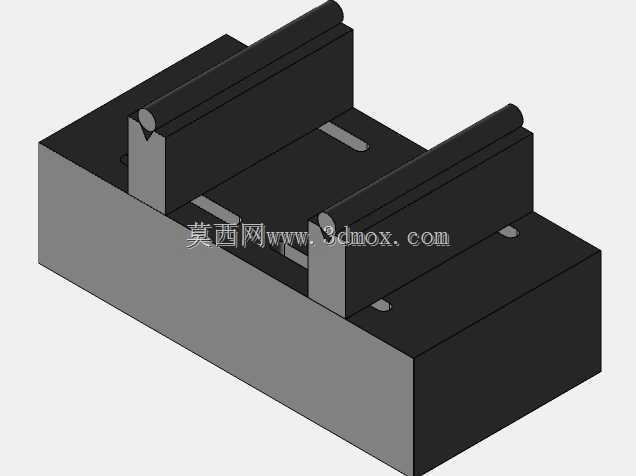

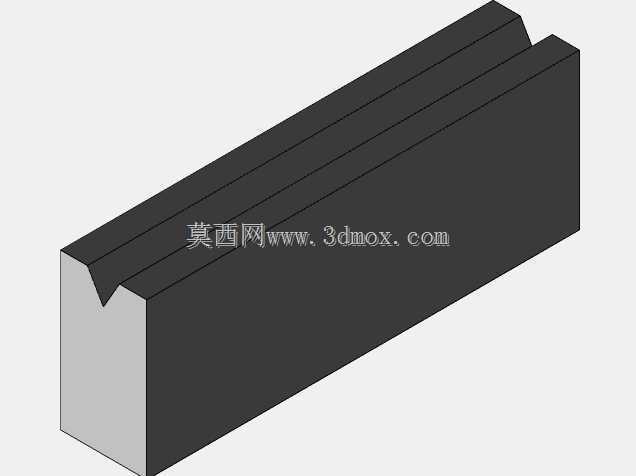

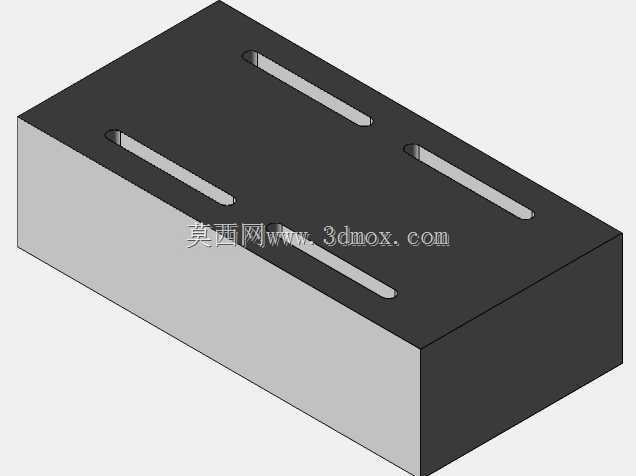

　　在电力变压器的生产制程中，铁芯叠装、绕组绕制完成后的半成品检测环节，一直存在工件定位偏差导致测试数据离散度大的问题，这款测试夹具组件正是针对该场景的定位需求设计，核心作用是为待检测的变压器铁芯、绕组组件提供稳定的夹持基准，避免测试过程中工件移位带来的参数误差。从结构组成来看，整套夹具以一体化铣削成型的矩形基座为承载主体，基座上表面加工有两组平行排布的定位槽，槽体的位置公差控制在±0.02mm范围内，可适配对应规格变压器工件的底部定位凸台，安装时无需额外调整对位，将工件底部凸台卡入槽体即可完成初步定位。基座上方对称设置两组立式夹持臂，夹持臂的接触端面做了V型开口设计，开口角度匹配变压器绕组端部的圆弧轮廓，

　　接触位置粘贴有2mm厚的防静电橡胶垫层，既可以增大夹持摩擦力避免工件滑脱，也能防止硬质金属接触面刮伤绕组外层的绝缘漆层，避免检测过程中对工件造成二次损伤。夹持臂与基座之间采用可滑动的连接结构，滑动副配合间隙控制在0.015mm以内，可根据待检测工件的宽度尺寸调整两组夹持臂的间距，调整到位后通过基座侧面的锁紧螺钉完成位置固定，适配一定尺寸范围内的不同规格变压器工件检测需求，无需针对单一型号单独制作夹具，降低生产环节的工装投入成本。设计过程中优先考虑了测试操作的便捷性，夹具的整体高度设置在120mm，匹配生产线常用测试台的操作高度，操作人员放置或取下工件时无需抬臂过高，可有效降低长时间重复操作的疲劳感；

　　基座底部预留有四个M6的安装螺纹孔，孔位间距符合通用测试台的T型槽排布标准，可直接通过螺栓将夹具固定在测试台面上，也可搭配快速夹钳实现工件的快速压紧与释放，适配自动化测试线的流转节拍。从安装边界来看，整套夹具的基座外形尺寸控制在280mm×180mm范围内，安装时占用的台面空间较小，不会干涉测试探针、接线端子等周边检测部件的运动路径；夹持臂调整到最大张开间距时，整体横向尺寸不超过320mm，适配测试台的常规安装空间预留要求。夹具的所有金属结构件均采用45号钢经调质处理后加工而成，表面做发黑防锈处理，长期在生产车间的温湿度环境下使用不会出现锈蚀变形，结构刚性可满足单次夹持5kg以内变压器工件的测试需求，夹持状态下的形变量不超过0.

　　01mm，不会因结构变形导致工件定位偏移。在实际应用场景中，该夹具可配合变压器直流电阻测试、匝数比测试、绝缘性能测试等多道检测工序使用，工件装夹完成后，测试探针可直接对准工件的接线端子位置，无需每次测试前重新调整探针位置，单工位的测试辅助时间可缩短40%左右，同时统一的定位基准可将不同操作人员装夹带来的测试误差降低到允许范围内，有效提升检测数据的一致性。设计时还考虑了夹具本身的维护便捷性，滑动连接位置预留有润滑油注油孔，日常维护时只需定期注入少量润滑脂即可保证滑动顺畅，所有连接螺钉均采用标准件，出现磨损时可直接替换，无需整体更换夹具，降低长期使用的维护成本。夹持臂的V型接触位置做了圆角过渡处理，没有尖锐的棱角，可避免操作人员装夹工件时被划伤，符合生产工位的安全设计要求。基座上表面的定位槽边缘做了15°的导入倒角，工件放置时可顺着倒角滑入定位位置，降低对位操作的难度，即使是新入职的操作人员也可快速完成工件装夹操作，无需长时间的操作培训。
