四轴无人机飞控电路板结构设计

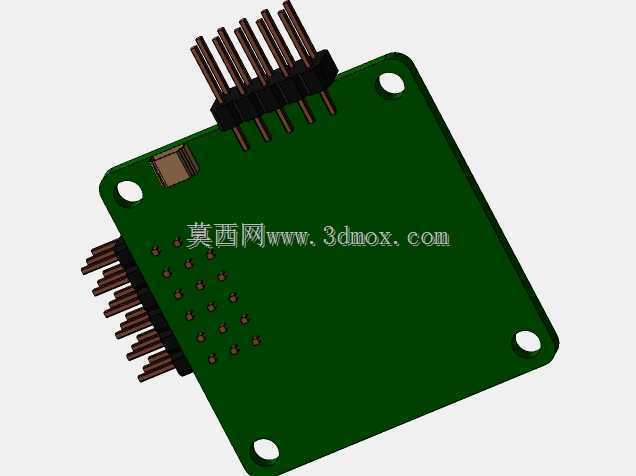

　　这块绿色板件对应的是四轴飞行器控制系统中的核心承载部件，也就是飞控电路板的实体结构表达。从整机布置来看，它通常安装在机架中心板附近，处于电机对角线交汇的重心区域，目的是让内部惯性测量单元尽量靠近飞行器质心，降低姿态解算时因安装偏心带来的补偿误差。实际装机时，板件周围要留出减震垫、线束弯折和接插件插拔空间，不能紧贴机臂或电源模块，否则振动传递和散热都会受到影响。

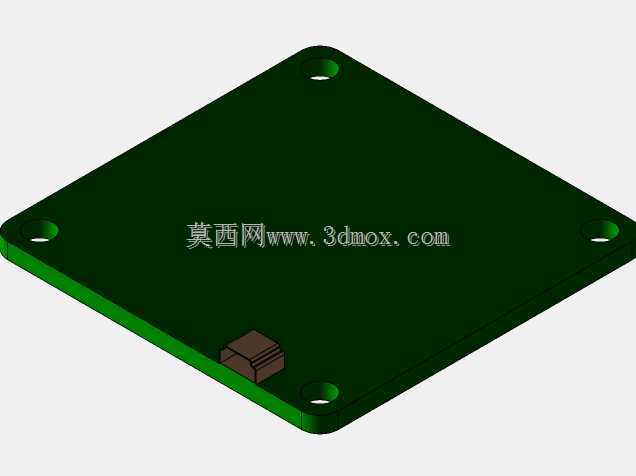

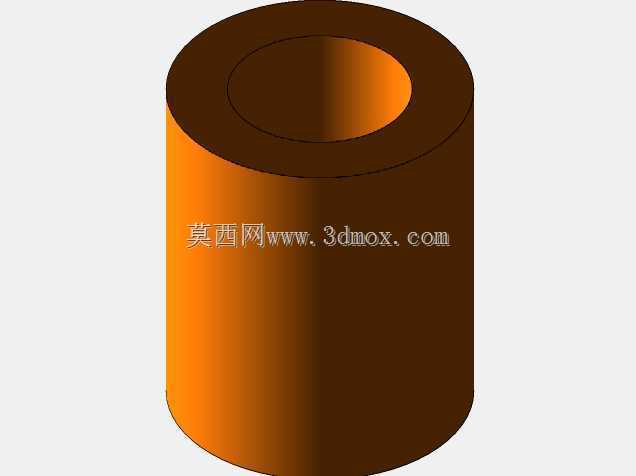

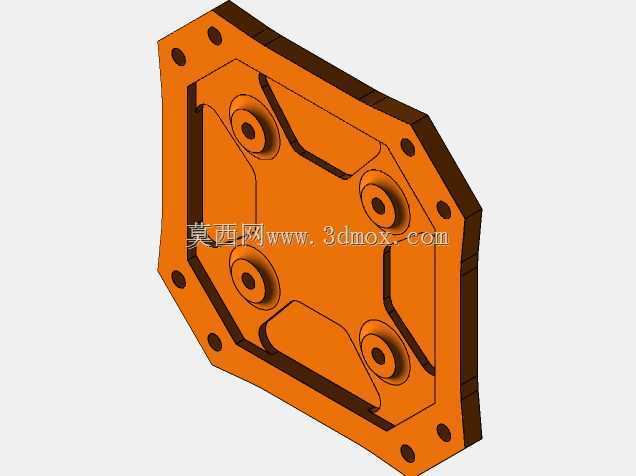

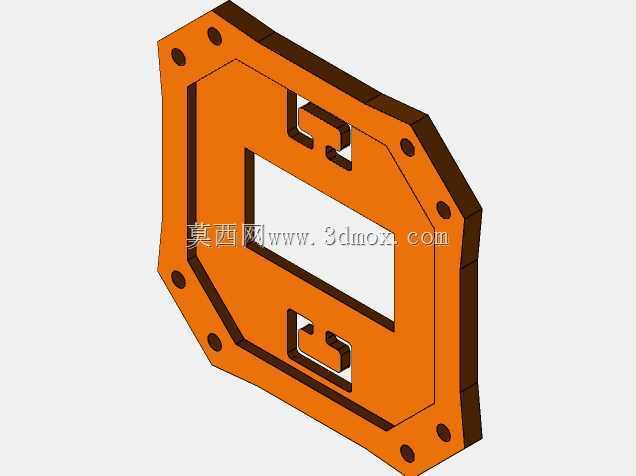

　　外形上采用近似方形的PCB轮廓，四角设置了贯通安装孔，孔位沿板边对称分布。这种布局的好处是装配约束清晰，既可以通过铜柱固定在碳纤维中心板上，也可以配合橡胶减震球实现悬浮安装。板边到孔中心保留了足够边距，避免锁附螺钉时应力集中造成板材开裂，也给走线和敷铜留出安全距离。三维建模时，安装孔需要按真实孔径、沉台或铜柱配合高度表达，不能只画一个平面圆，否则在整机干涉检查中容易漏掉螺钉头、螺母和支撑柱的空间占用。

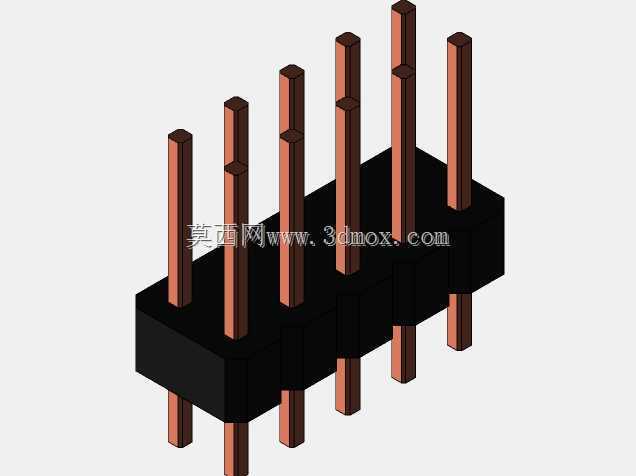

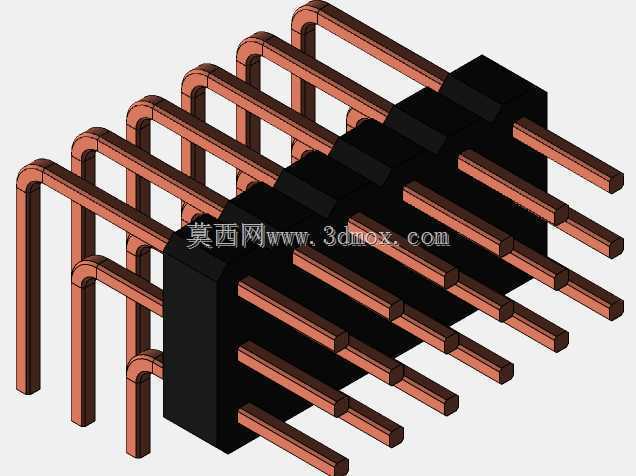

　　板体两侧布置了多组直立排针，针脚成排伸出，黑色塑胶座将针脚分隔并保持间距。排针位置集中在相邻两边，这种设计常见于飞控外接通道：一侧可用于接收机、电调信号或电源输入，另一侧可连接GPS、罗盘、遥测、数传等外设。针脚高度在装配中很关键，它决定了上方能否叠加减震板、保护壳或其他模块，也影响线束插头插拔方向。若排针过高，整机重心抬高且容易在坠机时受侧向力折断；若过低，插头与板面元件之间又可能发生干涉。因此模型中保留了排针本体、针脚伸出长度和黑色基座厚度，便于在机架设计阶段核对连接器包络。

　　板面上还可以看到小型贴片元件和阵列式焊点区域。这些细节虽然不承担机械传动功能，但对结构设计并非无关：较高的元件会影响上壳间隙，靠近板边的焊点会限制绝缘片裁切范围，密集测试点则提示工艺调试时探针或焊线的操作空间。工程建模中把这些高低起伏表达出来，可以避免外壳设计成完全平板后压坏元件，也能在布置线束时判断哪里可以走线、哪里需要避让。

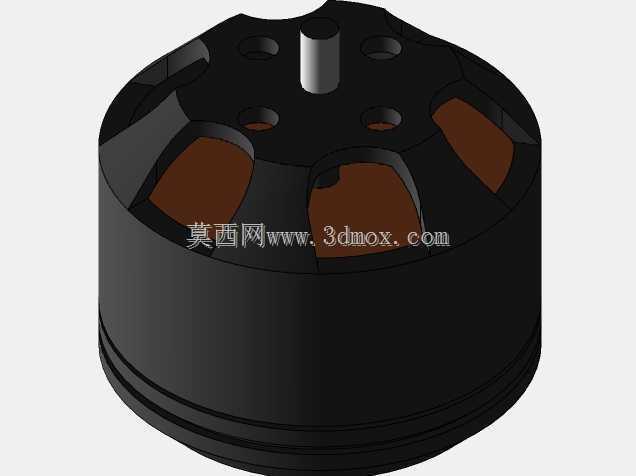

　　从应用场景看，这类飞控板广泛用于小型多旋翼无人机、教学实验平台、航拍飞行器以及自主巡航验证样机。它的实际用途不是承载大载荷，而是采集姿态信号、接收遥控指令、向电调输出电机控制信号，并维持四个旋翼之间的转速协调。板件结构设计必须服务于电气连接和飞行可靠性：安装孔保证固定稳定，排针保证外设可维护，板边轮廓保证在有限机架空间内装入，元件高度则决定防护壳体的内表面形状。

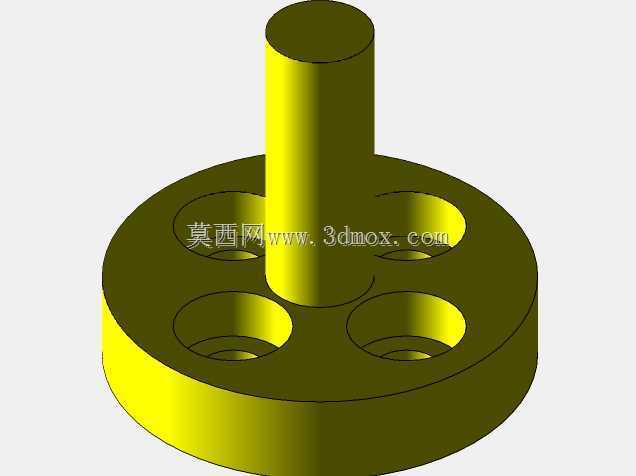

　　设计思路上，方形板配合四角固定属于比较成熟的构型。它比异形板更容易在机架中对中，也方便按X型或十字型机臂方向调整安装角度。排针沿两边排布，可以让不同功能线束从各自方向引出，减少线材交叉缠绕；板角开孔则让装配力分散到四个支撑点，配合减震件后能削弱电机高频振动向陀螺仪、加速度计的传递。建模时还要关注板厚、排针顶端高度、元件最高轮廓和安装孔同轴关系，这些尺寸共同构成飞控舱的安装边界。

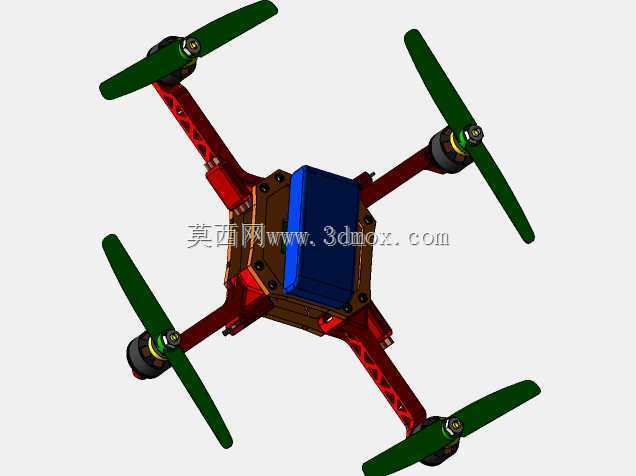

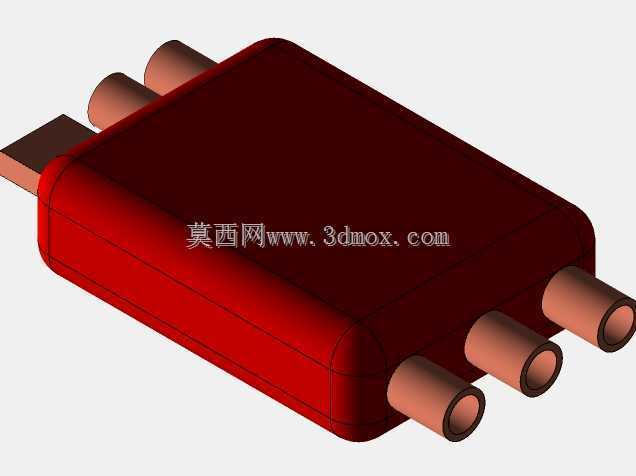

　　在整机三维布局中，该板不能孤立看待。下方通常需要与电源分配板、电调或电池保持安全间距，上方可能布置减震上板、GPS支架或外壳；左右引出的线束要保留弯曲半径，插头插拔方向不能被机臂挡住。若用于折叠机架，还需检查板件边缘与折叠机构运动轨迹是否冲突。通过完整表达PCB板体、排针、安装孔和表面元件，可以在加工前完成装配间隙检查、线束通道规划和防护壳设计，减少样机阶段反复改板、改支架的情况。
