无人机机架中心承载安装基座结构设计

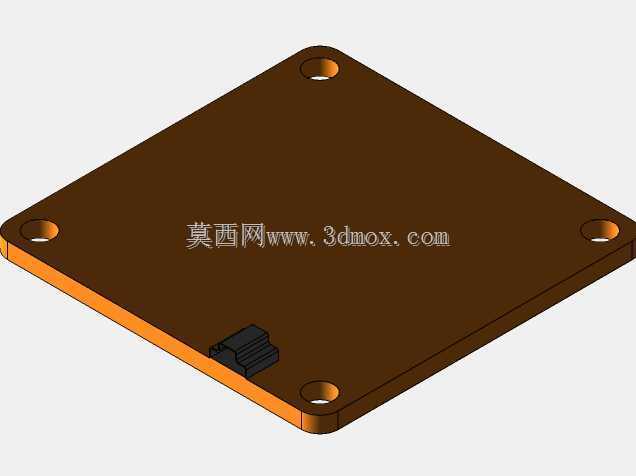

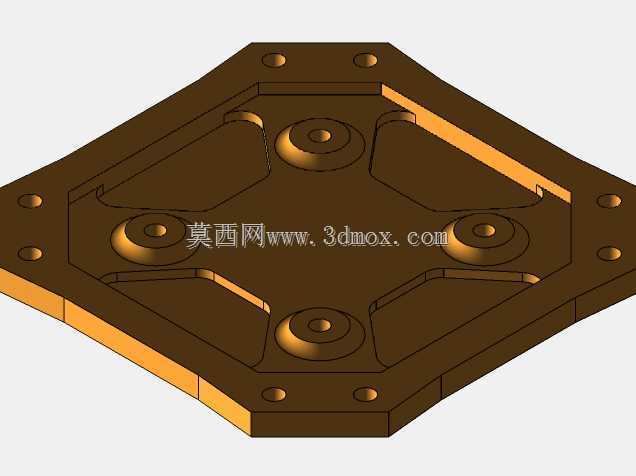

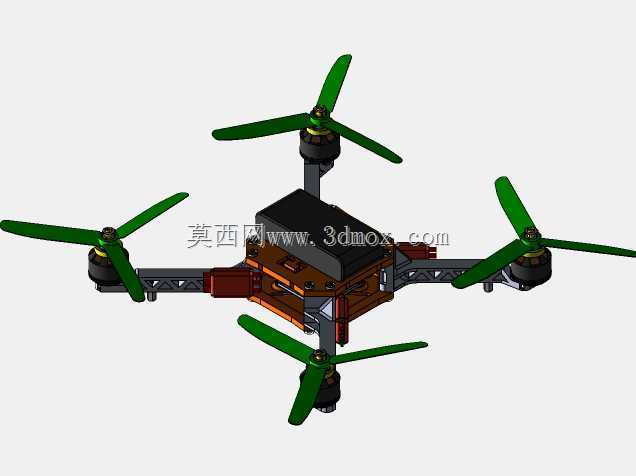

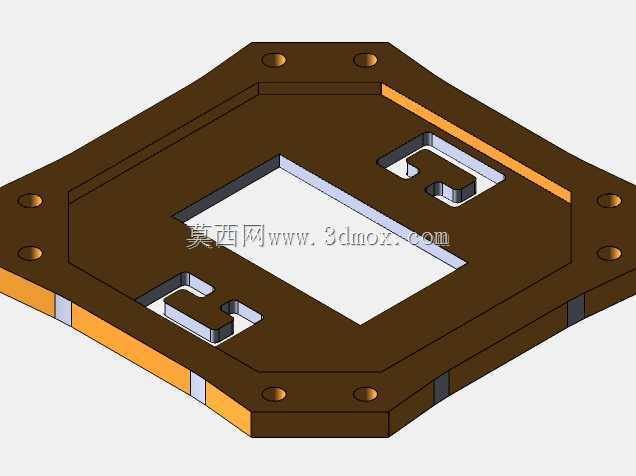

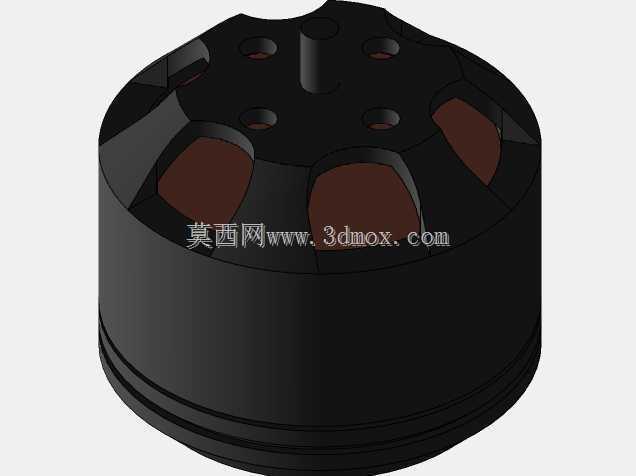

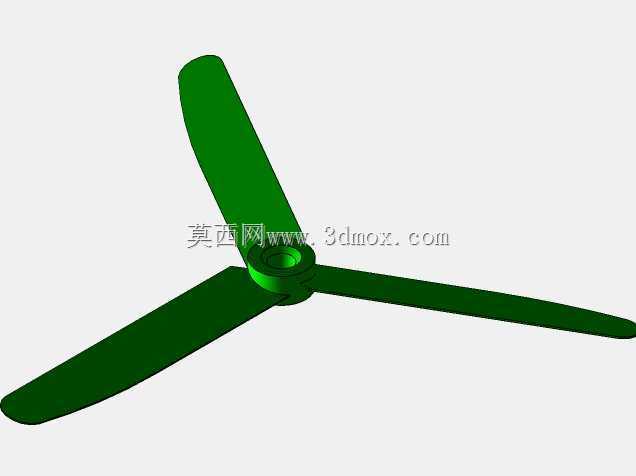

　　做过多款中小型多旋翼无人机结构迭代的工程师都清楚，机架中心板的设计合理性，直接决定整机组装效率、飞行振动控制水平以及机载设备的安装冗余度，这次拆解的这款无附加电子元件的纯机械式中心承载基座，是针对四旋翼机型做的轻量化结构方案。先从实际装机场景说，这类中心板处于整机组装的核心位置，上方需要承接飞控模块、GPS支架、电池挂载座的安装，下方要预留电调布线、电源分线板的固定空间，四个延伸臂方向直接对接机臂锁紧结构，所有飞行过程中的升力传导、机动过载都会先汇聚到这块中心板上，所以结构设计上不能只追求减重忽略刚性。看这款基座的结构布局，整体采用切角六边形的外轮廓，没有做常规的正四边形设计，切角位置刚好对应四个机臂之间的空隙，

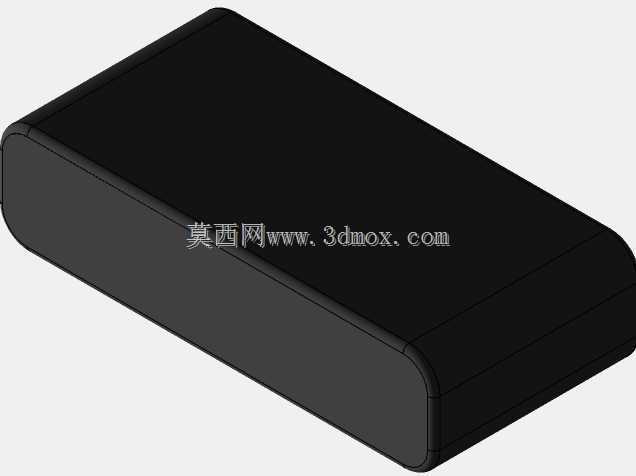

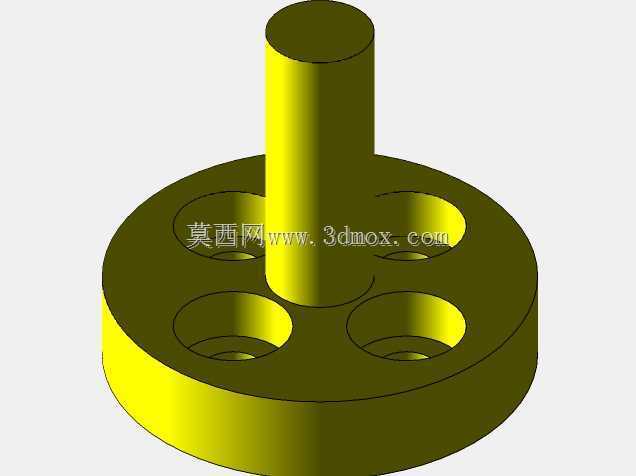

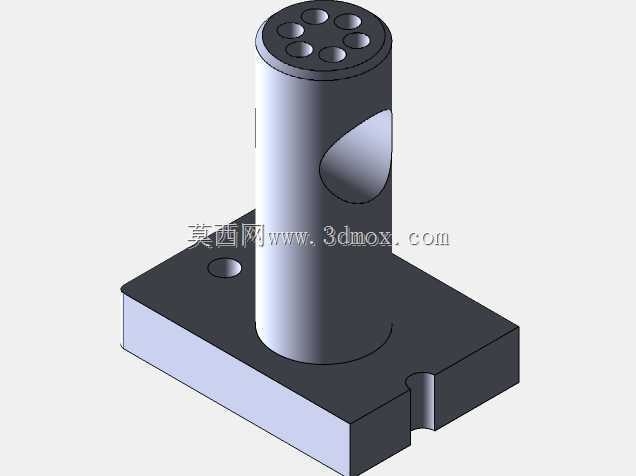

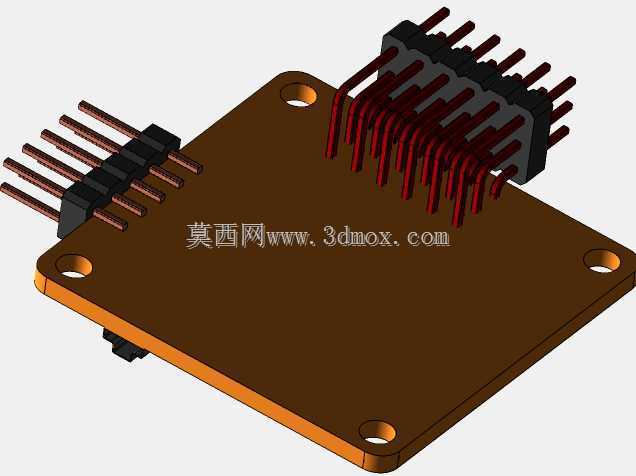

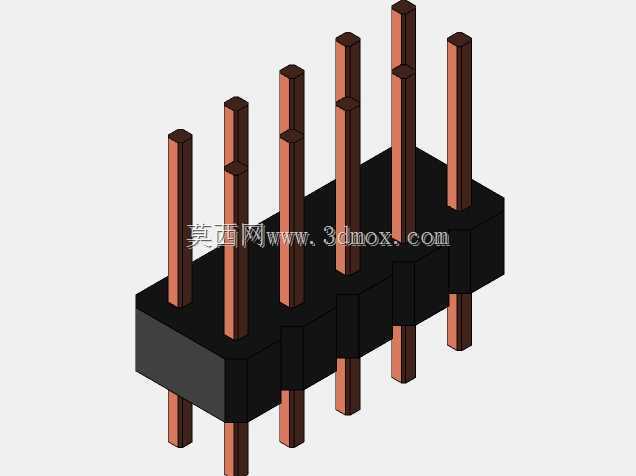

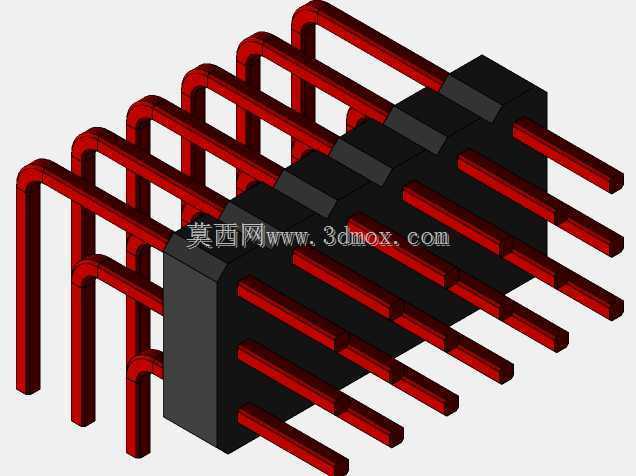

　　既减少了不必要的板材冗余重量，也能给机臂根部的锁紧件留出操作空间，不会出现拧螺丝时工具和板件边缘干涉的问题。板面的凸台设计是很务实的处理，六个带安装孔的凸台分内外两圈布置，内圈四个凸台的孔位刚好匹配常规30.5x30.5mm、45x45mm两种通用飞控安装孔距，不用额外做转接板就能直接固定飞控主模块，凸台本身的高度抬升了飞控和基板之间的间隙，一方面可以给飞控底部的排针、焊盘留出避让空间，避免飞控直接贴在金属板上造成短路，另一方面这个间隙形成的空气层也能阻隔一部分电调工作传导上来的热量，减少飞控因高温出现的参数漂移问题。外圈的四个小孔是专门留给电池绑带穿设的位置，孔位做了沉边处理，不会磨断尼龙绑带，位置刚好在整机重心投影范围内，

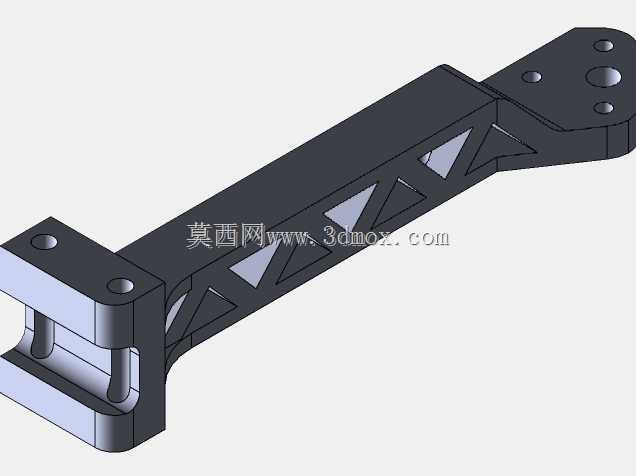

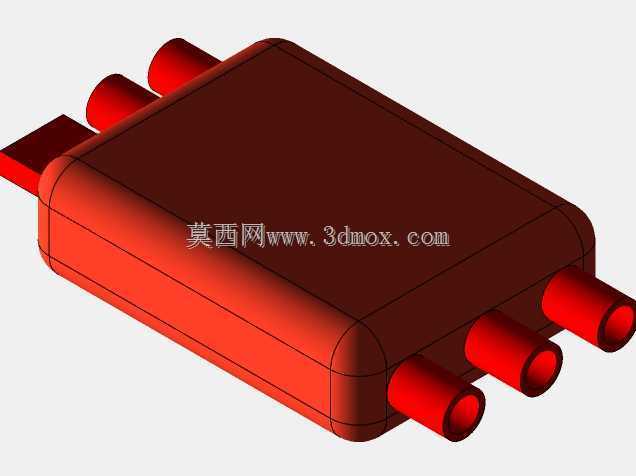

　　绑带固定电池后不会出现重心偏移的问题。再看安装边界的设计，板件边缘的厚度做了等厚处理，机臂对接的位置预留了和碳管弧度匹配的贴合面？不对，这款是一体式的基座，机臂是直接通过压块固定在板件的四个延伸端，板件对应位置做了局部加厚，用来承受机臂传导上来的升力和机动时的侧向扭力，不会出现飞行动作过猛时板件开裂的问题。板面的镂空槽不是随便开的减重槽，四个对称的长条形镂空沿着受力筋的走向布置，在不破坏主受力路径的前提下挖去了非承载区域的材料，同时这些槽位也可以作为布线通道，电调的信号线、电源线可以顺着槽位走到中心的分线板位置，不用额外加线卡固定，布线更整齐也减少了线材被旋翼气流吹动的干扰。实际装机测试的时候就能发现，

　　这种凸台安装的设计比平板式中心板的振动抑制效果更好，凸台相当于在飞控和主承力板之间加了一段刚性缓冲，机臂传递上来的高频振动会经过凸台的传导衰减一部分，不用额外加太厚的减震球就能让飞控的加速度计数据保持稳定，对新手调试飞控PID参数很友好。另外这个基座的安装兼容性做得很足，除了常规的四旋翼布局，只要在对应的孔位加装转接件，也能拓展成六旋翼的中心安装座，外轮廓的切角位置刚好可以加装两个额外的机臂固定座，不用重新开模做板件，能覆盖更多的装机需求。从加工角度说，这个结构不管是用CNC铣削铝合金材质，还是用碳纤维板材雕刻，都不需要做复杂的二次加工，所有特征都是单面加工就能完成，凸台高度统一，孔位都是垂直于板面的直孔，加工良率很高，批量生产成本也能控制住，很适合入门级无人机套件的批量配套使用。日常作业场景里，不管是做航拍挂载的消费级无人机，还是做小型物流挂载、植保试验的轻型行业无人机，这个中心基座的承载冗余都足够，静态挂载重量能覆盖到2kg以内的整机起飞重量，只要机臂匹配对应的碳管规格，就能满足大部分日常飞行场景的结构强度需求，不会出现大机动动作时结构形变影响飞行稳定性的问题。
