带法兰盘花键连接空心传动轴结构

　　该零件为一端集成多孔法兰盘、轴身全长加工外花键的空心传动轴，属于动力传动系统中承担大扭矩传递与周向定位的核心连接件，在汽车变速箱输出端、分动器连接轴、工程机械液压泵驱动轴以及重载设备的联轴器对接场景中应用广泛。花键轴的核心作用是在轴与配套花键套之间实现无周向相对滑动的扭矩传递，相比普通平键连接，多齿均匀啮合的结构能够将载荷分散到全部齿面，单齿承受的剪切力与挤压应力大幅降低，在频繁启停、正反转切换、冲击载荷工况下不会出现单键滚键、键槽崩裂的失效问题，同时花键配合允许轴套沿轴向小幅滑移，可补偿装配过程中两轴之间的轴向尺寸误差，适配悬架跳动、动力总成悬置形变带来的相对位移，避免刚性连接产生的附加弯矩损坏轴承与密封件。

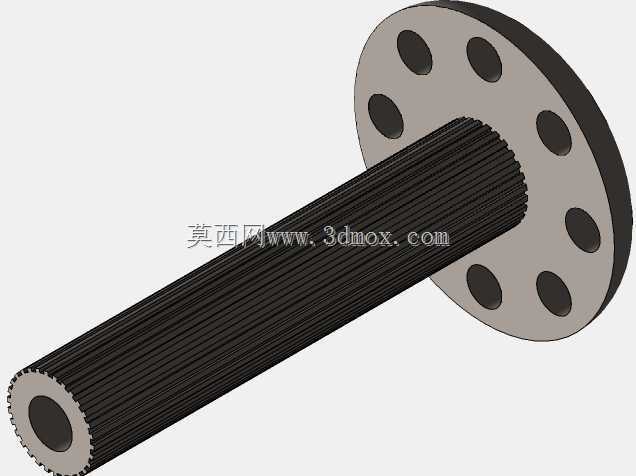

　　从结构设计逻辑来看，该轴采用空心薄壁筒体形式，在保证整体抗扭截面模量满足载荷要求的前提下，相比同外径实心轴减重超过40%，转动惯量显著降低，高速旋转时的离心应力更小，也能减少整车非悬挂质量，提升动力响应速度；轴身外圆全长加工渐开线花键齿，齿向沿轴线方向贯通，配合的内花键套可以在轴身任意轴向位置安装固定，适配不同对接长度的传动部件，装配调整余量充足。轴的一端集成圆形法兰盘，法兰端面上沿圆周均匀分布8个通孔，用于穿装紧固螺栓，将法兰与对接部件的端面刚性锁紧，实现轴端与轮毂、联轴器法兰或者制动盘的固定连接，法兰与轴身交接位置做了圆角过渡处理，避免截面突变产生应力集中，在交变扭矩长期作用下防止法兰根部出现疲劳裂纹。轴的另一端为空心开口端，内孔与外花键同轴，端面加工倒角，方便内花键套装配时导向导入，也可在空心内腔中穿过润滑管路、线束或者穿装中心拉杆，拓展轴的内部走线、通油功能。

　　建模过程中首先以轴的回转中心线为基准搭建全局装配基准，先绘制空心轴的内外回转轮廓，旋转生成基础筒体，再在轴身一端拉伸生成法兰盘实体，按照圆周阵列方式在法兰端面上创建均匀分布的安装通孔，保证各孔的位置度与节圆直径符合对接法兰的安装尺寸要求。花键齿部分采用渐开线齿形轮廓，先绘制单个齿的端面齿形草图，通过沿轴线方向的拉伸切除生成全部齿槽，阵列后完成整周花键结构，建模时严格保证花键的齿距累积误差、齿向平行度与同轴度要求，齿顶与齿根位置保留合理的圆角，避免热处理过程中出现应力集中开裂。法兰与轴身的交接圆角、轴端内孔倒角、法兰孔口倒角均按照机械加工工艺要求逐一创建，所有配合面的尺寸基准统一，既可以直接用于后续的工程图生成、干涉检查，也能导入仿真模块完成花键齿面接触应力分析、轴的扭转变形计算与模态校核。

　　实际安装边界方面，法兰端的螺栓孔节圆直径、法兰盘外径与厚度需要和对接部件的法兰安装面完全匹配，螺栓穿装后预留足够的扳手空间；花键轴身的外径、花键大径小径尺寸与配套内花键采用间隙配合，保证装配时可以顺利推入，工作状态下齿面接触面积不低于70%，沿齿高与齿长方向的接触斑点均匀分布；空心内孔的直径需要兼顾轴的抗扭强度与减重需求，壁厚选取要满足热处理淬透层深度要求，避免淬火时出现变形超差。该结构兼顾了大扭矩承载、轻量化、装配补偿与连接刚性的多重需求，是重载传动系统中非常典型的花键法兰轴结构形式。
