卧式筒座三角肋支撑轴承支座

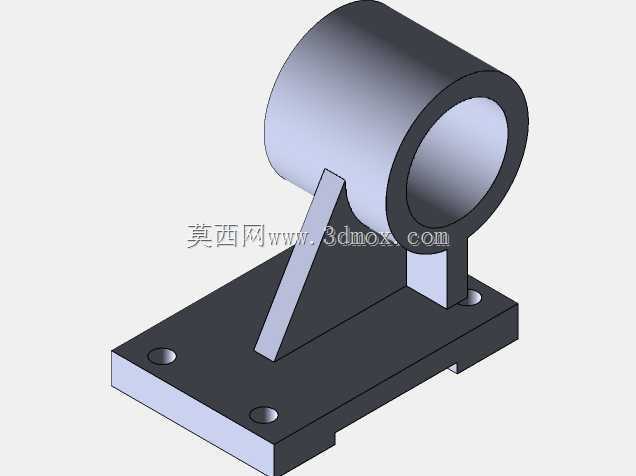

　　在常规输送线、小型工装回转台以及非标传动单元的布局里，轴系的径向支撑往往不需要复杂调心结构，反而更看重支座与机架台面的贴合稳定性、筒体对轴套的包容长度，以及支撑肋在受载方向上的刚度分配。这套卧式筒座结构正是围绕这类轻载、中低速回转支撑场景搭建：上部为水平布置的厚壁圆筒，内孔可直接嵌入滑动轴套或装入标准滚动轴承，圆筒外圆保留足够壁厚，既约束轴承外圈的同轴位置，也能在轴端受径向载荷时分散接触应力，避免薄壁筒口出现局部压陷。下部底板采用矩形平板形式，四角区域开设沉头安装孔，孔位避开底板边缘的折弯与缺口，装配时螺栓从上方沉入，头部不凸出底板顶面，既保证支座与设备安装台面完全贴合，也方便在后期检修时直接拆出支座而不用挪动相邻轴系。底板底面两侧设置浅凹槽，形成局部让位，当安装台面存在焊缝凸起、加工刀痕或少量杂物时，支座仍能以四周平整区域落地，减少因贴合面虚接带来的振动偏移。圆筒与底板之间没有采用单块竖直立板连接，而是布置了两块形态不同的支撑板：靠圆筒轴向一侧的是窄矩形立板，主要承担筒体端部的定位与垂向支撑；另一侧为三角形斜肋，肋板从底板中前部斜向延伸至圆筒外圆下侧，把圆筒受载后产生的弯矩直接传递到底板更大面积区域。这种非对称支撑布局并非随意造型，而是结合轴系实际受力方向确定：三角肋所在一侧通常对应皮带拉力、链轮作用力或悬臂负载的指向，斜向筋板能以较少材料获得较高抗弯截面模量，窄立板则负责限制筒体沿轴向的扭转趋势，两者配合后，

　　圆筒在垂向与横向载荷下的变形量都能控制在轴承允许的偏角范围内。从建模逻辑看，圆筒先以拉伸实体生成内孔与外圆，壁厚按轴承外圈配合长度选取，保证轴承压入后有足够的接触包覆面；支撑板与圆筒、底板交接处均保留焊接或铸件过渡的圆角区域，避免应力在直角根部集中。底板上的沉孔采用同轴两级圆柱切除，下段为螺栓穿过间隙，上段大孔容纳螺栓头，孔边与板边留出足够距离，防止锁紧时板边出现局部翘起。底板底部的让位槽沿长度方向通长布置，槽深较浅，只用于跨避台面不平区域，不会明显削弱底板的整体抗弯能力。在安装边界方面，底板的长宽尺寸决定了支座在机架上的占地范围，四个安装孔的孔距需与台面对应预制孔对齐，建模时孔位以底板中心线为基准对称标注，

　　方便加工时划线或数控定位。圆筒轴线到底板底面的高度是轴系布置的关键尺寸，它决定了传动轴中心高，选配时需与联轴器、带轮或链轮的中心高匹配；圆筒内孔直径则与所选轴承外径或轴套外径对应，配合段长度不宜过短，否则轴承外圈容易在载荷下发生微动偏转。筒体两端面保持平行且与内孔轴线垂直，为轴承轴向定位提供基准面；若轴系存在轻微轴向力，可在筒体内孔台阶或端盖位置设置轴向限位，端盖螺钉孔可在后续细化时沿筒体端面圆周布置。实际应用中，这类支座常见于小型辊筒输送架、实验台传动装置、轻工机械的张紧轮支架以及自制工装的回转支撑部位。工作时，传动轴穿过筒内轴承，径向载荷通过轴承外圈传给厚壁圆筒，再经斜肋与立板分流到底板，最终由四角螺栓锁定在机架上。

　　三角肋的朝向应在总装时对照受力方向调整，使肋板延伸方向与主要载荷传递路径一致，才能充分发挥其抗弯作用；若装反，虽仍可支撑，但刚度储备会明显下降。底板底部的让位结构在铸造或焊接件中也可演变为焊接底脚，使支撑面集中在四角螺栓附近，进一步提升安装稳定性。整体结构没有多余复杂曲面，零件数量少、加工工艺友好，适合作为通用传动支撑件进行系列化衍生：改变筒体内孔直径即可适配不同规格轴承，调整筒体中心高可匹配不同轴系高度，加长底板或增加安装孔数量则能用于载荷更大、冲击更明显的工况。建模过程中各特征均保留参数化关联，修改内孔直径、筒体长度、底板孔距与肋板厚度时，相邻圆角与配合面可同步更新，便于设计人员在类似项目中快速调整出符合安装边界的支撑座结构。
