电力变压器地面试验槽体工装结构

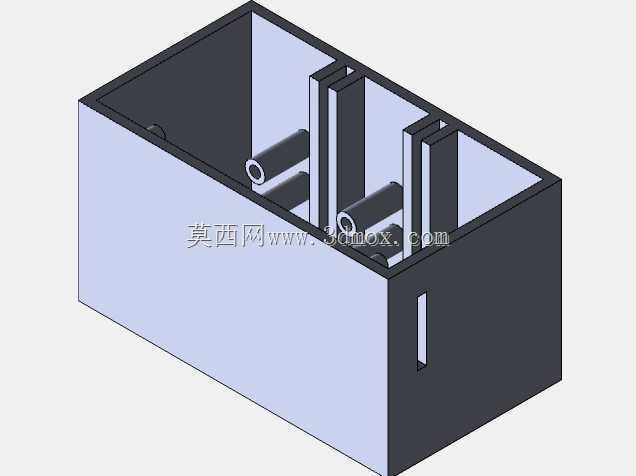

　　这套三维结构对应电力变压器在地面阶段开展绝缘与装配验证时使用的槽体类工装，整体采用敞口矩形箱槽作为承载主体，内部通过两道竖向隔板将腔体划分为三个独立工位区间，可在同一台架内分区放置待试部件、绝缘介质或配套定位件，避免不同试验段的介质、工件互相干扰。槽体侧壁预留了圆形管路穿装位，图中可见两组横向伸出的圆管接口，分别布置在相邻隔舱内部，用于接入注排管路、循环管路或测试引线的防护套管；侧立面下部开设窄长形竖向开槽，可作为液位观测、接线引出或工件局部定位的通道，开口位置避开主承力边框，减少对槽体刚度的削弱。

　　从现场使用逻辑看，这类槽体多用于变压器器身、套管或绝缘组件在入炉、入箱前的地面预检，工件可通过吊装从顶部敞口放入对应隔舱，隔板高度接近槽体上沿，能够在加注液体或布置屏蔽结构时维持各区间边界；圆管接口的中心高度处于槽体中下部，符合低位循环、排空或介质注入的管路走向，减少弯头数量，也便于在槽外连接阀门与软管。建模时将箱壁、隔板、管口和侧槽按实际装配关系拆分，箱体外侧壁与内侧壁采用不同深浅区分，便于在工程评审中快速识别内腔净空间和外壁安装边界。

　　结构设计上，槽体边框沿顶部四周形成连续翻边，既提升薄板焊接后的整体刚性，也可作为临时盖板、防护栏或吊放导向件的安装基准；内部隔板与底板、侧壁交接处按焊接拼合关系处理，转角区域保留清晰棱边，方便后续在工程图中补充焊缝符号与密封要求。两道隔板并非贴满整个槽宽，而是根据管路穿入和工件取放路径留出操作空间，圆管从侧壁伸入后与隔板形成交错布局，三维状态下可直接检查管道是否与吊入的变压器组件发生碰撞，也能核对操作人员在隔舱间连接接头时的手部空间。

　　安装边界方面，外形以长方体槽体为主体，顶部完全开放，底部为平整承载面，落地时可直接放置在试验车间的混凝土地坪或钢构基础上；外部轮廓尺寸决定了工位占地，侧壁管口向外伸出的长度需计入操作与维修距离，侧面窄槽位置则要与外部接线架、观测平台对齐。内腔有效宽度、深度和隔板间距是选型时的关键约束，需同时满足待试变压器组件的放入间隙、介质浸没高度以及起吊时吊索不与槽壁干涉。模型在轴测视图中保留了槽体内部隔板、管口和侧壁开孔的相对位置，能够用于方案沟通、管路干涉检查、焊接件拆图和试验工位布置，也可作为同类地面预处理槽体模块化设计的基础参考。
