双盘同轴电力变压器支撑绝缘柱结构

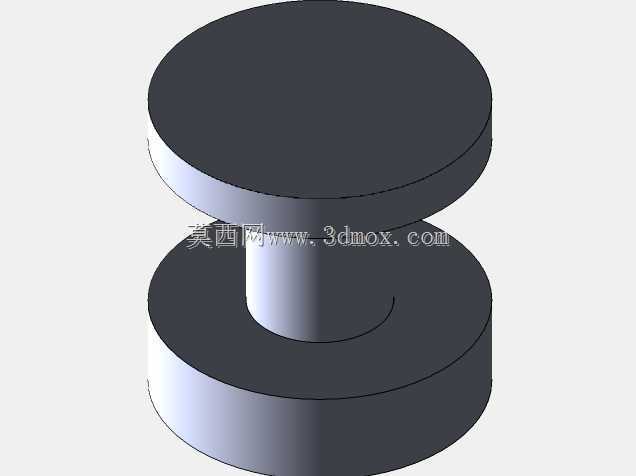

　　让上下两个被连接件之间保留固定的绝缘间隙，既防止运行过程中不同电位的金属部件发生直接接触，也能为布线、油道或者通风间隙留出预设空间。结构设计阶段首先要敲定的是轴向总高与圆盘外径的匹配关系，圆盘直径明显大于中间柱体直径，这种外扩的盘状结构一方面增大了端面的接触范围，让安装时的压紧力可以均匀传递到整个贴合面，另一方面也延长了沿面绝缘的爬电距离，即便在潮湿、多尘的配电环境里，也能降低沿表面发生闪络的风险。上下圆盘的厚度保持一致，柱体与圆盘的衔接位置做了平滑的过渡处理，没有尖锐的直角棱边，这在绝缘件设计中十分重要——尖锐转角会在压装时产生应力集中，长期受变压器运行振动、温度循环变化的影响，容易在转角位置萌生微裂纹，在户外预装式变电站、户内配电房以及工业厂区的变压设备布局中，支撑绝缘构件往往是决定整机装配间隙与运行稳定性的隐性关键部件。本次呈现的双盘同轴柱式构件，正是电力变压器装配环节里用于承载、定位与绝缘隔离的典型配套结构，其整体采用上下对称布置的大直径圆盘加中间同轴圆柱的构型，没有多余的外伸凸缘或复杂曲面，所有轮廓均为回转体特征，加工与建模逻辑都围绕回转成型展开。从现场使用场景来看，这类构件常布置在变压器铁芯夹件、油箱底座或者绕组压紧结构之间，上下两个圆盘的端面分别贴合相邻金属件的安装面，依靠较大的接触面积分散压紧力，避免局部压强过大造成绝缘材料压溃或者金属接触面变形。中间的圆柱段提供轴向的支撑高度，

　　平滑过渡可以让内部应力沿回转面均匀分散，提升构件长期承载的可靠性。从安装边界角度考量，该构件的最大外轮廓由上下圆盘的外径决定，在变压器整体布局时，只需在对应安装位置预留出圆盘直径的圆形投影空间，不需要额外设置侧向的避让缺口，同轴的构型让它在周向没有装配角度要求，安装时无需对位键槽或者定位缺口，只要将两端面与贴合面放平，穿入中心的紧固拉杆即可完成固定，大幅降低了现场装配的对位难度。中间圆柱的直径经过权衡：柱径过大会挤占变压器内部有限的布置空间，浪费绝缘材料同时压缩周边油路或者空气间隙；柱径过小则会削弱整体的轴向抗压能力，在变压器短路工况下，绕组会产生巨大的轴向电动力，压紧支撑构件需要承受对应的冲击载荷，

　　合理的柱径可以在结构强度与空间占用之间取得平衡。上下圆盘的下端面与上端面都设计为平整的精加工面，平面度控制在较小公差范围内，保证压装后整个构件受力均匀，不会出现局部悬空导致的受力偏载。在实际变压器装配流程中，这类支撑绝缘柱往往会和金属压紧垫块、绝缘垫圈配合使用，多根支撑柱沿绕组圆周方向均匀布置，共同承担轴向压紧力，单根构件的尺寸一致性直接影响整圈压紧力的分布均匀度，如果某一根支撑柱的高度偏差过大，会导致对应位置压不实，运行时绕组出现松动位移，放大振动噪音甚至引发绝缘磨损。建模过程中采用回转特征一次成型即可完成整体轮廓，不需要拆分多个零件做装配，后续工程图出图时只需标注总高、圆盘外径、柱体外径、圆盘厚度几个核心尺寸，

　　以及两端面的平行度、端面与轴线的垂直度形位公差，加工时无论是采用绝缘棒料车削成型，还是模压成型后再做端面精加工，都能直接依托三维模型提取加工轨迹。这种极简的回转构型也让构件的受力状态十分明确，轴向受压时载荷沿圆柱轴线方向传递，没有偏心弯矩，在做结构强度校核时可以直接套用轴向压缩的应力计算公式，结合材料的抗压强度参数快速验证安全裕度，不需要做复杂的有限元受力分析即可完成选型校验。在配电设备长期运行过程中，变压器会随负载变化产生周期性的温度升降，绝缘构件会伴随温度变化产生微量的热胀冷缩，上下圆盘的大接触面设计可以让热变形沿径向均匀释放，不会因为变形受限产生额外的内应力。同时对称的结构让构件上下两端可以互换，装配时不需要区分正反方向，减少了车间领料、装配环节的出错概率，也降低了备件储备的种类，运维更换时直接取用同型号构件即可完成替换，无需核对安装方向。
