小型水平轴风力发电装置三维结构设计

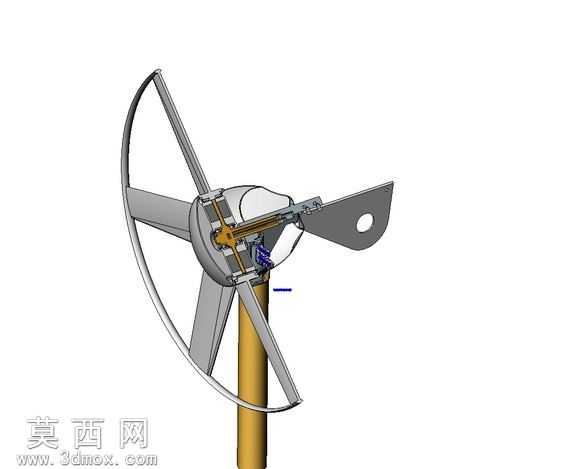

本作品为小型水平轴风力发电装置的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整机的布局框架搭建，再逐一对各功能部件进行细化建模，确保各零件之间的装配关系精准匹配，不存在干涉错位问题。模型完整还原了小型风力发电机的核心结构，包含三叶片风轮组件、导流罩、传动连接机构、尾舵调向部件、立柱支撑结构等核心部分。在风轮设计上，叶片采用符合空气动力学特性的曲面造型，通过曲面放样、曲面剪裁等建模操作构建出流畅的翼型轮廓，叶片根部与轮毂的连接位置做了加强结构设计，外圈设置的环形护圈可对叶片形成防护，避免外物触碰造成叶片损坏，同时也提升了整机运行的安全性。导流罩采用流线型曲面设计，能够有效降低风阻，引导气流顺畅通过风轮区域，提升风能捕获效率。传动部分的建模还原了内部的连接轴、定位紧固件等细节结构，清晰展现了风轮转动动能向发电模块传递的路径。尾舵部件采用平板式造型，通过铰接结构与主机体连接，能够在风向变化时自动调整整机朝向，保证风轮始终正对来风方向，最大化利用风能资源。立柱支撑结构采用圆柱形杆件设计，上部设置了主机体的回转连接结构，可支撑整机完成水平方向的转向动作，底部预留了安装固定接口，方便实际场景中的安装部署。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：叶片部分采用哑光浅灰色工程塑料材质，还原复合材料叶片的质感；导流罩与尾舵采用银灰色金属漆面材质，体现铝合金构件的金属质感；传动连接部位的金属零件做了金属光泽与倒角细节处理，突出机械加工零件的精密感；立柱部分采用暖黄色哑光涂装，还原实际应用中防腐涂层的视觉效果；环形护圈采用亮面金属材质，凸显防护结构的强度属性。整体模型装配层级清晰，各零件的配合公差设计符合小型风力发电设备的实际生产要求，既可以作为新能源设备结构教学的演示模型，也可为小型家用风力发电装置的结构优化、样机试制提供三维结构参考，完整展现了小型水平轴风机从整体布局到细节零件的设计逻辑，还原了风能捕获、风向自适应调整、动能传递的核心功能结构。
