回转支承轴承30度斜面定位夹具结构

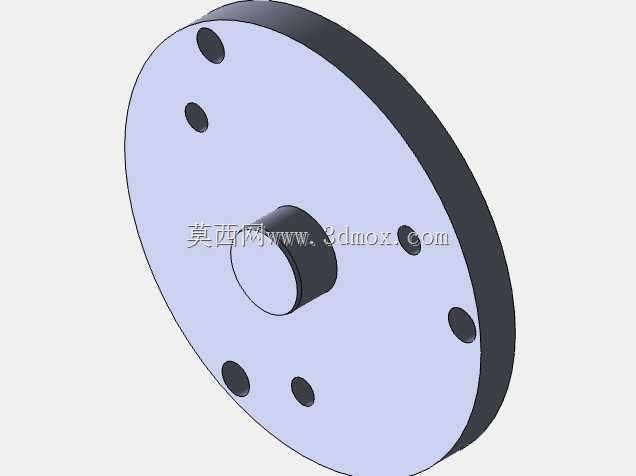

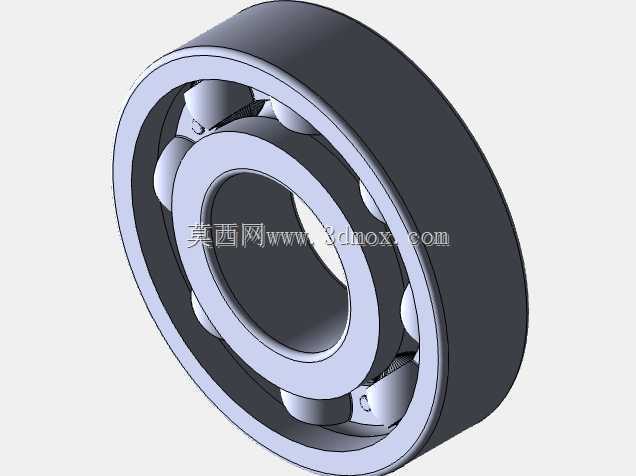

　　这套结构针对盘类回转零件在30度斜面加工场景下的装夹痛点展开设计，日常车间里处理轴承套圈、法兰盘这类带同轴内外圆的工件时，普通平口钳只能夹持工件外圆直面，一旦需要加工端面斜孔、斜面倒角或者倾斜定位槽，工件找正就要反复垫角度块，每次换型都要重新打表校准，批量加工时辅助工时占比能超过三成，这套夹具就是为了把30度的装夹倾角直接固化在工装本体里，省去现场反复调角度的步骤。

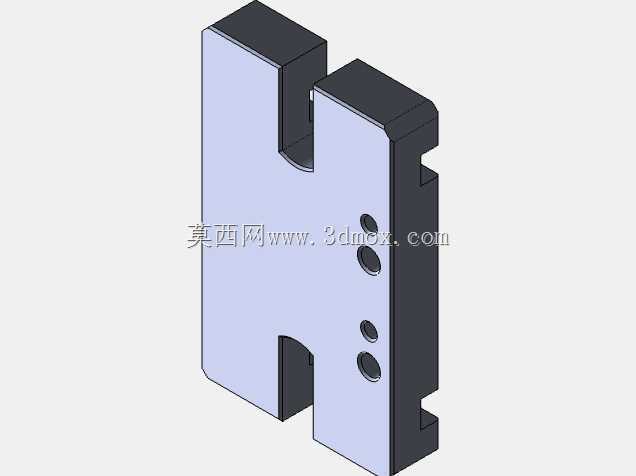

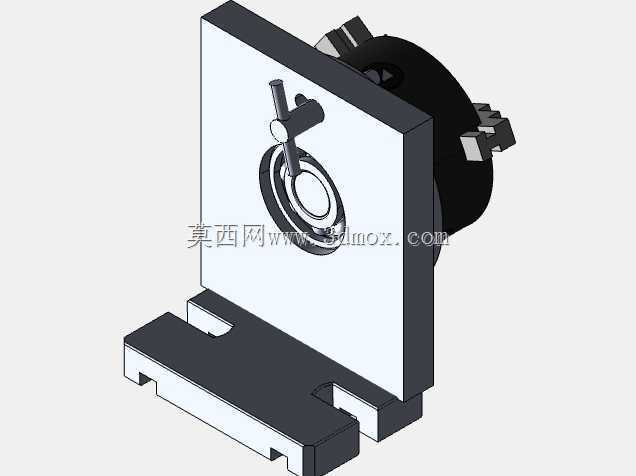

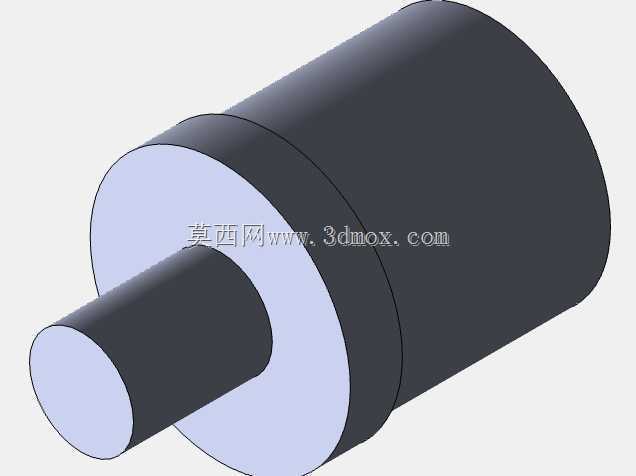

　　从实际使用逻辑来看，夹具本体的基准面直接和机床工作台T型槽适配，底面做了整体淬硬的定位止口，和工作台面的平行度控制在0.02mm以内，不需要额外垫斜铁就能直接获得稳定的30度装夹倾角。工件装入后，内侧的弹性定心结构会自动适配轴承类零件的内孔公差，常规IT7级精度的内孔不需要选配衬套就能实现自动定心，定心重复精度可以控制在0.015mm以内，完全满足后续铣削、钻削工序的位置度要求。和传统角度工装不同的是，这套结构没有采用整体式斜座加压板的松散组合，而是把定位、夹紧、防转三个功能模块集成在和轴承轮廓匹配的环形基体上，工件吊装入位后，周向分布的浮动压块会同步贴合工件外圈端面，不会出现单点夹紧导致的工件变形——尤其是薄壁轴承套圈，单点压紧很容易让内孔圆度超差，多点均布的夹紧力能把装夹变形量控制在微米级。

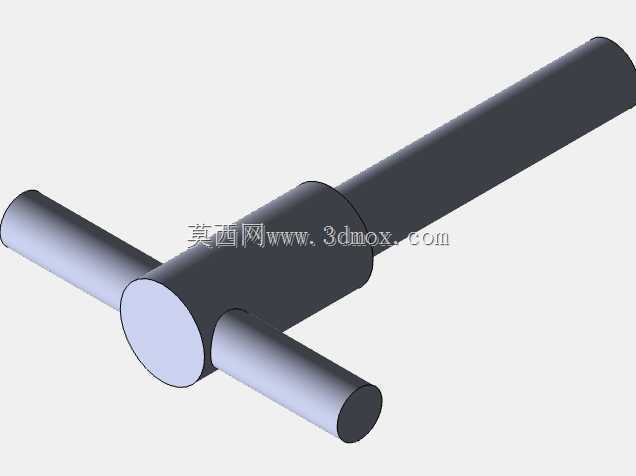

　　设计过程中首先敲定的是倾角基准的冗余校验：30度的斜面基准没有直接做在夹具体的外露工作面上，而是在基体侧面加工了两个对称的工艺校准基准面，每次工装上线前，操作工只需要用百分表打两个基准面的读数差，就能快速确认工装倾角有没有因为切削震动发生偏移，不需要把整个工装拆下来上三坐标检测。夹紧机构的行程也做了适配性优化，浮动压块的伸缩量留足了3mm的公差余量，同系列直径差在10mm以内的盘类零件不需要更换压块，只要调整定心卡爪的伸出长度就能快速换型，小批量多品种的加工场景下换型时间能压缩到两分钟以内。

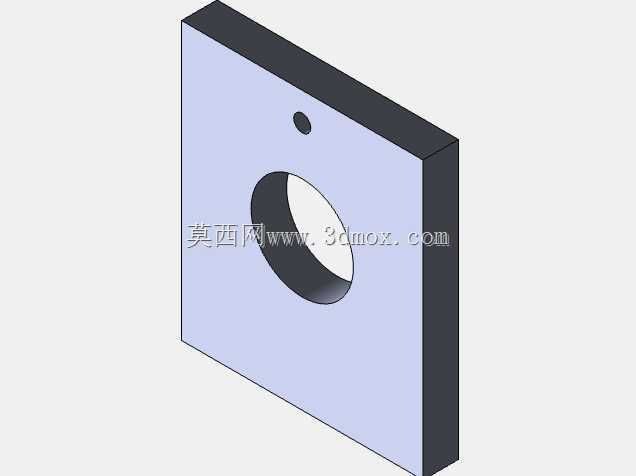

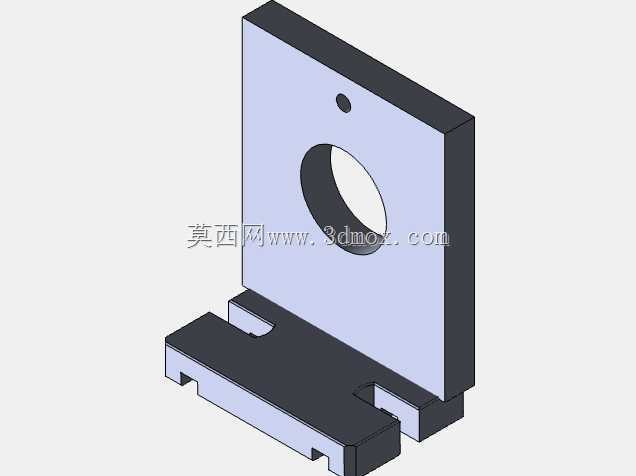

　　安装边界方面，夹具体的外轮廓做了避让设计，最大外圆比被装夹轴承的外径大出40mm，既保证机床刀具走30度斜面加工路径时不会铣到工装本体，也不会因为轮廓过大占用工作台过多安装空间，常规中小型立式加工中心的工作台一次可以装夹两套同款工装，实现双工位交替加工，减少机床待机时间。夹具体的底部安装孔采用长腰孔设计，孔距适配国内主流机床的T型槽间距，不需要额外制作过渡连接板就能直接固定。工装的排屑空间也做了针对性处理，定位面和工件接触的位置开了径向的排屑槽，加工产生的铝屑、铁屑会随着切削液冲刷直接从槽内流出，不会积在定位基准面上导致工件垫屑，以往普通角度夹具最常见的垫屑报废问题，在这套结构里通过槽型的导向设计基本可以避免。

　　从受力角度校核，夹紧力的作用点完全落在工件的支撑刚性区域，对应轴承外圈的壁厚位置，不会压到滚动体对应的薄壁滚道区域，避免装夹应力传导到滚道工作面，后续工件拆下后应力释放也不会出现滚道变形。整套结构没有采用复杂的液压或者气动元件，纯机械锁紧的结构在车间多油污、多切削液的环境里故障率极低，日常维护只需要定期给浮动压块的导向孔加注润滑脂，不需要更换密封件或者液压油，非常适合机加工产线长期连续使用。针对批量生产的抽检需求，夹具体上还预留了在线检测的基准位，工件装夹完成后不需要拆卸，测量探头可以直接通过预留的空位触达工件的加工斜面，直接在机完成尺寸检测，减少二次装夹的累计误差。
