三段式伸缩摄影摄像三脚架支撑结构

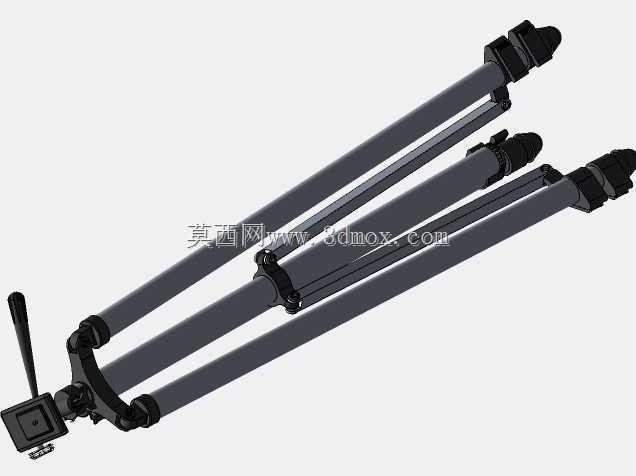

　　这套支撑结构以现场影像采集、设备临时架设和小型仪器稳定放置为核心使用场景，常见于户外测绘记录、产线设备点检拍摄、实验台观测、工程现场取景以及中小型光学仪器的临时支撑。结构主体由三根可逐级伸缩的管状支腿、顶部铰接座、中心支撑盘、侧向操作手柄和快装云台组成，整体在收拢状态下呈细长杆件形态，便于随车携带或放入工具柜，展开后则形成稳定的三角支撑边界。

　　支腿采用多段套管嵌套方式实现高度调节，每一节伸缩段端部都设置环形锁紧套，锁紧后依靠摩擦约束内外管相对滑动，既能在平整地面快速调整工作高度，也能在台阶、坡道或碎石地面上分别设定三条腿的伸出长度，使顶部云台保持水平。支腿与顶部铰接座之间通过转轴连接，张开角度受限位结构约束，避免单腿过度外展造成失稳；三支腿下端收拢后靠近中心区域，展开时下端落点构成近似等边三角形，支撑半径随腿管张开角度增大而增加，抗侧翻能力也随之提升。

　　顶部云台部分采用带操作手柄的回转调节结构，手柄用于控制俯仰和水平转动的锁紧与释放，操作人员松开锁紧后可快速调整拍摄方向，到位后扳动手柄即可固定姿态。云台面板设置快装接口，用于安装相机、摄像设备或轻型检测仪器，快装板与设备底部连接后可整体嵌入云台上，减少现场反复拧装螺纹的时间。云台与支腿铰接中心之间保留紧凑的连接高度，使载荷能够尽量靠近三支腿的几何中心，降低偏载带来的晃动。

　　从建模思路上看，腿管部分以同轴圆柱特征为主，逐级表达内外管的配合关系；锁紧套采用带锥面或抱紧槽的回转件，通过旋转产生径向压紧力。支腿中段的铰接卡扣用于控制腿管张开角度，建模时需要保证卡扣转轴与腿管轴线、顶部铰点之间的运动关系一致，避免展开过程中出现干涉。顶部连接座承担三个方向的铰接载荷，圆角过渡和加强筋位置都按照受力路径布置，使腿管传来的侧向力能够分散到座体周围。

　　外形边界方面，收拢状态下三支腿近似平行，整体占用空间主要取决于最长腿管长度和云台头部尺寸；展开状态下的占地范围由支腿最大张角决定，腿端脚垫形成三个支撑点。脚垫采用略宽于腿管的接触件，在光滑地面上增加摩擦，在软质地面上也能降低局部压强。中心区域没有设置复杂下垂机构，而是通过腿管自身长度和铰接角度完成高度变化，这种方案结构简单、维护点少，适合频繁搬运和快速部署。

　　在实际选型时，需要重点核对云台安装面尺寸、快装板固定孔位、腿管展开后的最高工作高度、收拢长度以及三支腿最大张开半径。若用于搭载较重的光学设备，应关注顶部载荷偏心位置；当设备重心偏离云台中心较远时，腿管锁紧套和铰接点会承受更大弯矩，此时不宜将腿管伸至最长状态。模型中各杆件、锁紧套、转轴、手柄和云台面板之间的装配关系清晰，可用于支撑机构原理演示、便携支架改型设计以及类似三脚架产品的结构参考。
