双铰耳分体式夹钳基座机械构件

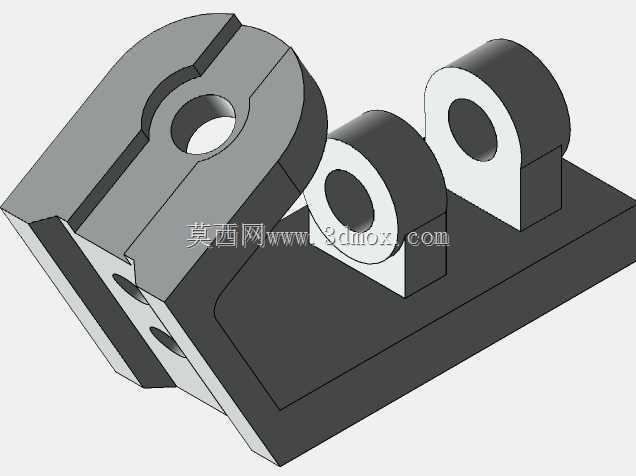

　　这套夹钳基座构件的三维结构，在工装夹具、小型台钳、手动压紧机构以及非标自动化工位的定位单元中十分常见，整体由底部承托底板、左侧带开口槽的夹紧块、右侧两组同轴铰耳支座三个功能区域整合为一体，没有多余的分体装配缝隙，属于典型的一体式铸造或整块铣削成型的承载件。

　　从实际工位的使用逻辑来看，底板承担整个构件与工作台面的连接固定职责，底板底面为完整平直加工面，铺设在工装台、设备机架台面或者夹具基板上时可以获得均匀的接触支撑，避免局部悬空带来的受力翘曲。底板上预留的两组沉头安装孔位于靠近左侧夹紧块的下部区域，孔位轴线垂直于底板底面，穿入内六角紧固螺钉后即可将整个基座锁附在工作台的T型槽或者预设螺纹孔位上，安装边界以底板外轮廓为限，长宽方向均留出足够的螺钉操作空间，装配时扳手不会和上部铰耳结构发生干涉。

　　左侧夹紧块的开口槽是整个构件实现夹紧功能的核心结构，块体上部加工出同轴贯通的圆形销轴孔，开口槽从块体顶端向下切通至销轴孔下方，当销轴或者待夹紧的圆杆工件穿入这个孔位后，开口槽两侧的块体在锁紧螺钉的预紧力作用下会产生微量弹性变形，把孔内的轴件牢牢抱紧，这种开口抱夹结构在手动夹具、钻床定位座、传感器安装支架上应用极广，既可以快速穿装工件，又能通过槽口的收缩实现无间隙锁紧，夹紧块侧面和底板衔接的位置做了加厚过渡，避免抱紧力集中在根部产生断裂风险。

　　右侧并排布置的两组铰耳支座，耳板顶端为半圆弧轮廓，两块耳板上的通孔保持严格同轴，孔的轴线和左侧夹紧块上销轴孔的轴线处于平行方向，这个同轴孔系用来穿装铰接转轴，杠杆式压臂、转动压板或者联动连杆就可以套在这根转轴上，围绕铰耳实现摆动动作。两块铰耳之间留出了均匀的间隙，这个间隙宽度刚好容纳压臂的连接端，连杆装入后两侧和耳板内壁保留微小活动间隙，既不会在摆动时出现卡滞，也不会因间隙过大产生横向窜动。铰耳的厚度从底板表面向上逐步延伸，耳板和底板交接的位置做了圆角过渡，分散转轴传递过来的杠杆载荷，避免应力集中在直角接缝处。

　　结构建模过程中首先拉伸出底板的基础实体，再分别叠加左侧夹紧块和两组铰耳的凸台，所有外露的棱边都根据机加工工艺要求做了倒角或者圆角处理，底板的边角采用大圆弧过渡，既减少了热处理或者铸造过程中的应力集中，也避免装配调试时锋利边角划伤操作人员。各个孔位的加工基准统一以底板底面为Z向原点，以左侧夹紧块的外侧端面为X向定位基准，保证三个平行孔系的中心高、孔间距公差在装夹后一次对刀即可完成加工，减少二次装夹带来的位置度误差。

　　在工位布局时，这个基座可以作为小型快速夹钳的固定本体，左侧抱孔安装调节螺杆，右侧铰耳连接压动手柄和压紧压板，扳动手柄时通过连杆的死点结构把压板牢牢压在工件表面，在焊接工装、木工操作台、3C产品装配工位里都能直接作为定位夹紧单元使用。构件的整体高度控制在较低范围，重心落在底板的覆盖区域之内，承受夹紧反力时不会出现倾覆趋势，底板的长度方向向前延伸出足够的支撑距离，即便压臂在前端施加较大的压紧力，基座也能保持稳定，不需要额外增加辅助支撑。
