适配两升瓶体的小型火箭整流端头结构

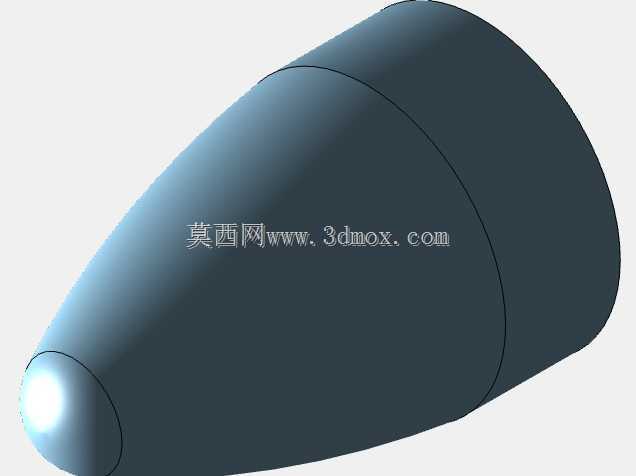

　　这个端头零件的建模出发点，是给自制小推力水火箭或者固体模型火箭做前端整流段，整体轮廓完全按照2升PET饮料瓶的瓶口外径做匹配，不需要额外车制转接衬套就能直接套合固定。从曲面形态看，端头不是简单的半球封头，前端小半径圆弧先做钝头过渡，避免尖锥在落地磕碰时直接扎入泥土或者弯折变形，中段采用长缓变的抛物线母线，靠连续曲率把迎面气流顺着柱段瓶身引导过去，尾部留出一段等直径圆柱配合面，和瓶身外壁贴合后，用环氧胶或者热缩膜密封都不会出现阶差。

　　做这类航模结构时，很多新手会直接拉一个尖锥，实际飞测里尖锥的法向载荷在跨音速前就容易出现薄壁颤振，而且尖顶点接触地面时冲击应力全部集中在最薄的顶端，一次硬着陆就会开裂。这个方案把前端做成小圆钝头，一方面3D打印时顶端不需要支撑，熔融堆积的层纹沿着环向分布，轴向抗冲击能力比尖锥高很多；另一方面钝头的气动阻力在低亚音速航模速度区间并没有明显增加，反而能降低头部气流分离的概率。

　　尺寸边界上，尾部配合圆柱的内径严格对齐2升汽水瓶的瓶口外径，配合段长度预留了足够的粘接面积，端头总长度控制在瓶身总长度的三分之一以内，保证全箭的压心位置在重心之后，满足静稳定裕度要求。外曲面的分模线沿着环向布置，没有侧向凸起，打印或者吸塑成型时都可以沿轴向脱模，不需要拆分侧抽芯结构。壁厚设计采用等强度思路，前端受冲击区域壁厚略厚，向后逐步过渡到薄壁段，既控制整体重量，又不会在降落伞弹射时把端头冲脱。

　　实际应用场景里，这类端头既可以作为水火箭的头部整流，内置降落伞舱时，端头和瓶身之间用弱连接卡扣固定，弹射点火后卡扣脱开，端头带出伞衣完成开伞；也可以作为小型探空模型火箭的载荷舱前罩，内部空腔能够容纳微型气压传感器或者飞控板，曲面内壁预留的安装凸台可以直接固定电路板，不需要额外设计支架。建模过程中母线全部采用样条曲线约束曲率连续，相邻曲面之间做G2连续检查，导出STEP格式后导入流体仿真软件做外流场计算时，不会因为曲面折点出现局部网格畸变。

　　安装配合层面，尾部圆柱段和瓶身的配合间隙取热熔粘接的合理公差，既不会因为间隙过大导致胶层厚薄不均产生偏心，也不会过盈量太大撑裂PET瓶口。端头后端端面和瓶身轴肩保持垂直，装配后全箭的同轴度误差可以控制在很小范围内，发射时不会因为头部偏心产生弹道偏斜。针对回收重复使用的需求，钝头顶端的加厚区域可以承受多次草地着陆冲击，曲面没有应力集中的尖角，长期使用也不容易出现疲劳裂纹。如果后续需要调整配重，只需要在前端空腔内加入配重块，不用修改外部气动外形，就能把全箭重心调整到设计区间，适配不同推力等级的发动机或者水火箭气压工况。
