太空货运舱内部承载货架结构

　　这套三维结构围绕航天运输场景中的舱内货物承载需求展开，主体采用两端圆弧收口的长筒形承压舱体，内部沿轴向布置多组对称式弧形支撑货架，用于在有限的舱内空间中分隔、固定和承载物资。舱体外形延续载人或货运航天器常见的圆筒加椭球端框构型，筒壁作为主承力外壳，内部货架通过侧向连接点与舱壁骨架相连，使货物载荷能够传递到舱体纵梁和环框上。从实际用途看，该结构面向空间货物运输、在轨物资存放以及地面原理验证等场景，重点表达舱内装载分区、支撑件排布和货物与舱壁之间的安装关系。

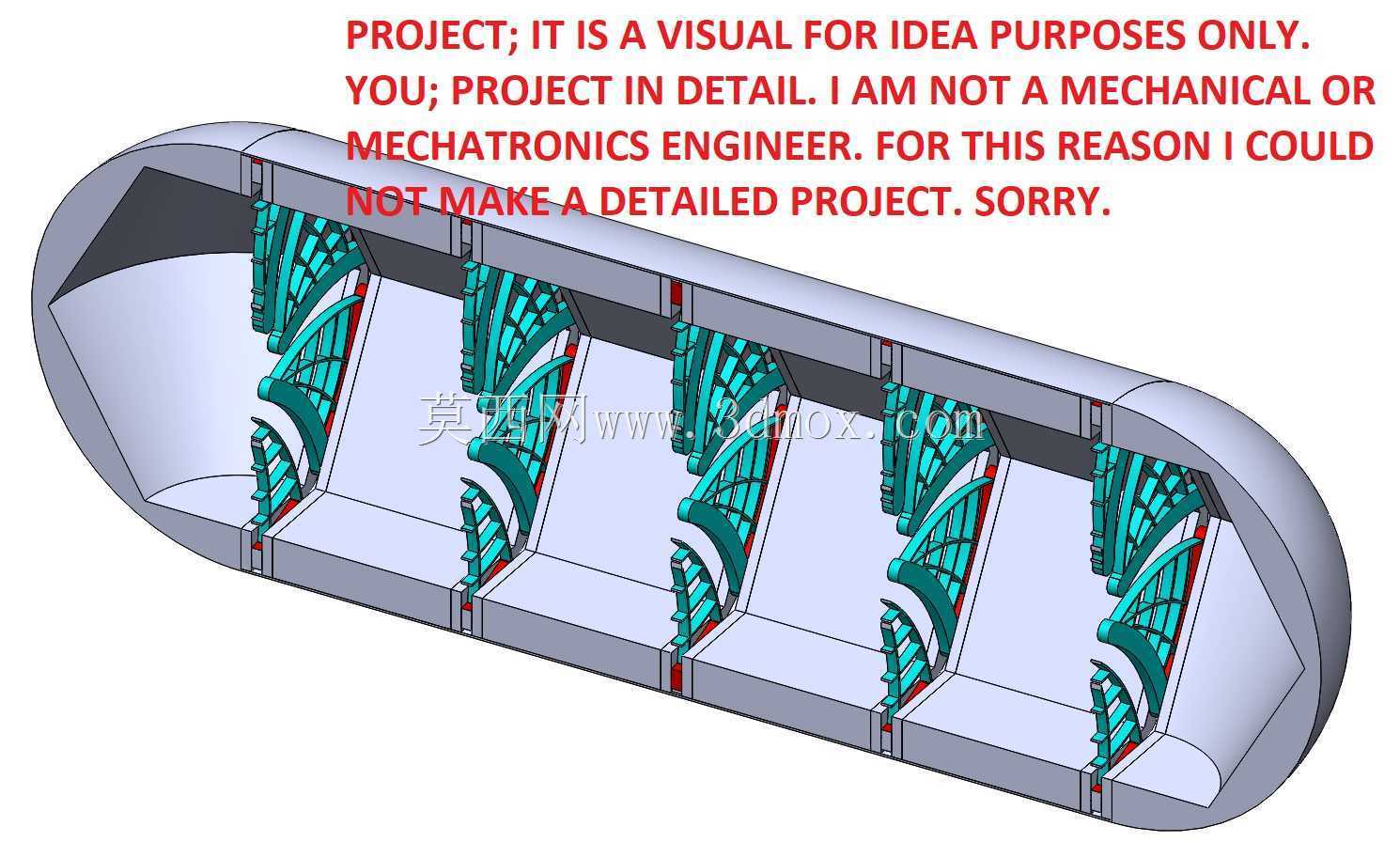

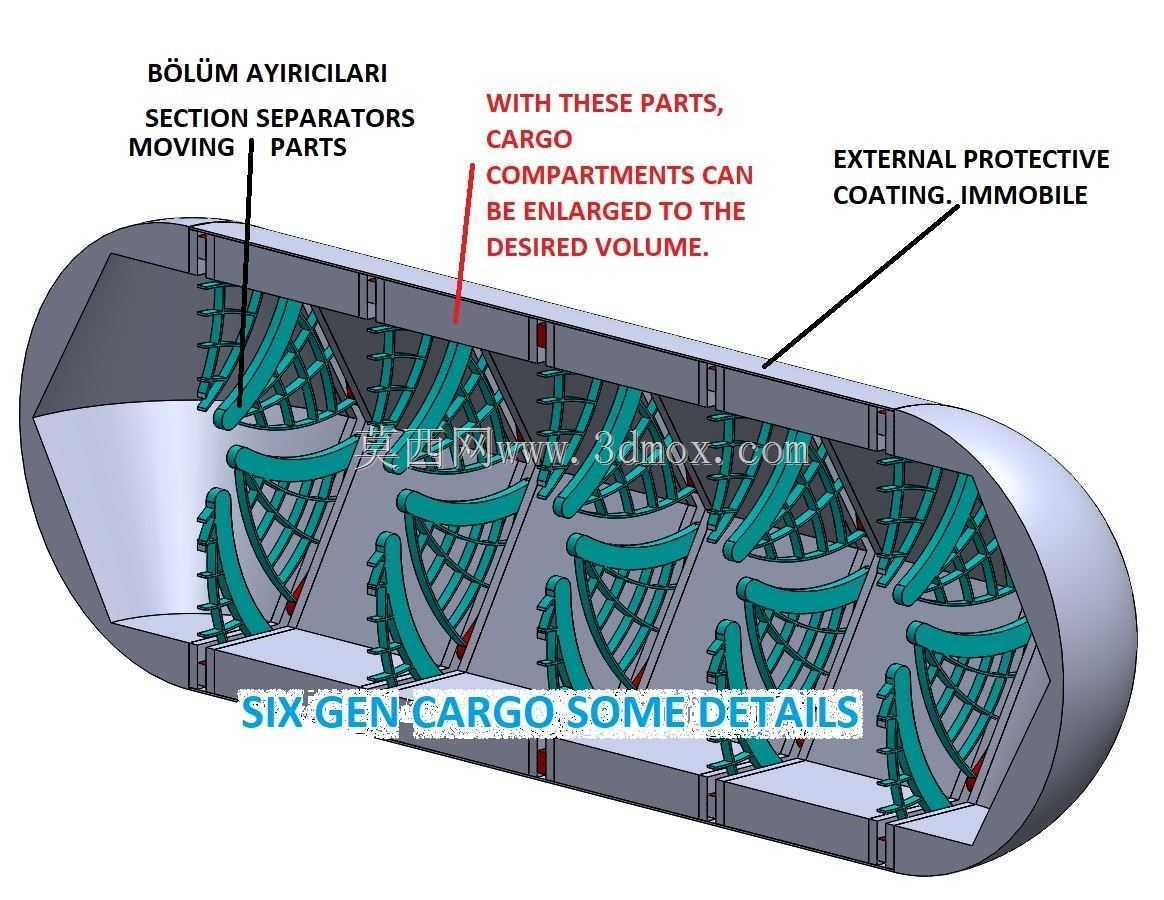

　　内部承载件没有采用普通平直隔板，而是使用多组青绿色弧形桁架式支架。支架沿舱体两侧成对布置，形态贴合圆筒内壁曲率，底部形成水平承载面，侧面通过斜向肋条提高抗弯能力。这样的设计思路来源于圆筒舱室的空间特征：越靠近舱壁，可用高度越小，弧形支架能够顺应内壁轮廓，把中部较高区域留给货物主体，同时在边缘利用斜撑完成限位。每组支架都包含竖向主支撑、弧形外沿和若干分叉式加强肋，既像货架立柱，也起到货物侧向挡板的作用。

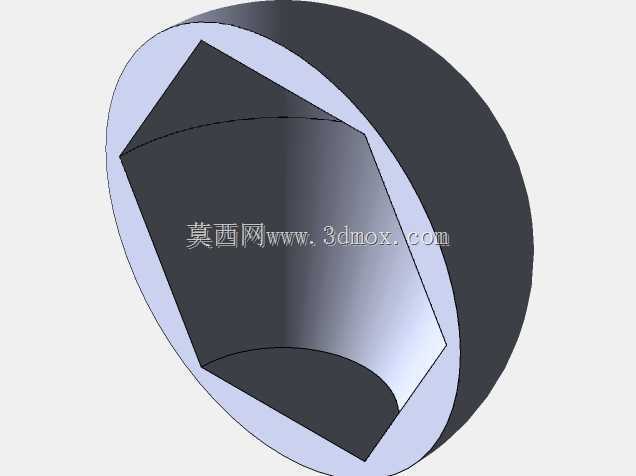

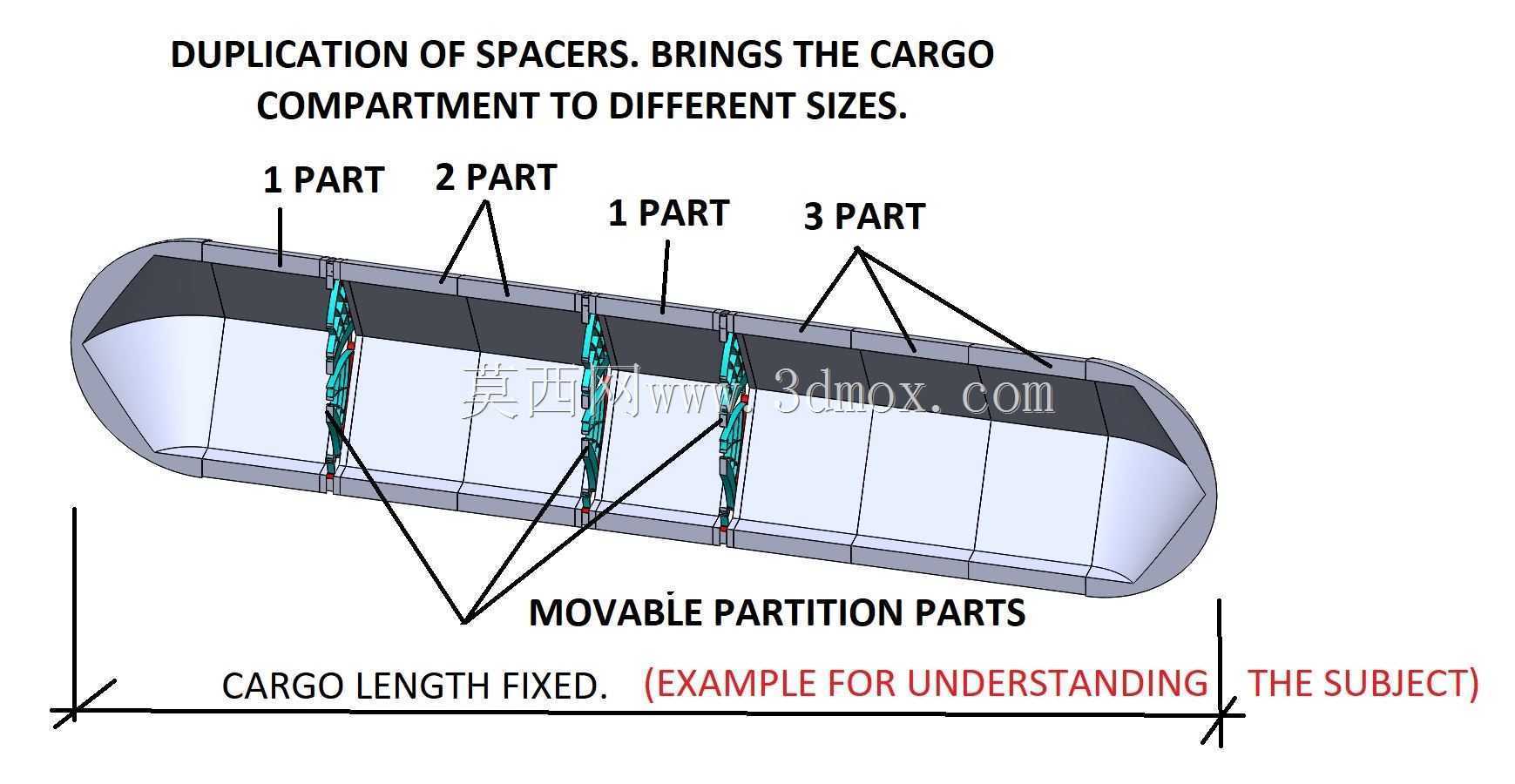

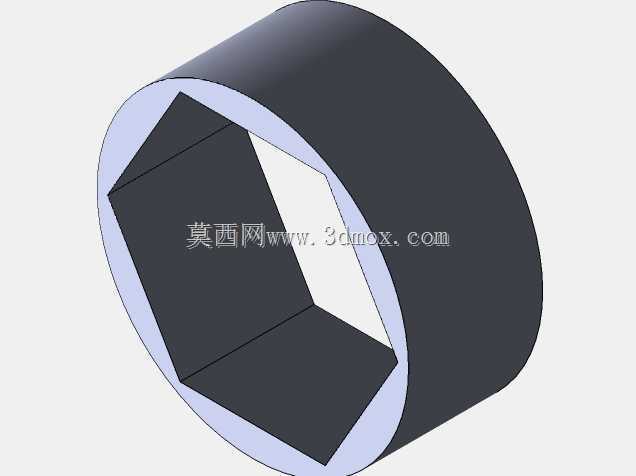

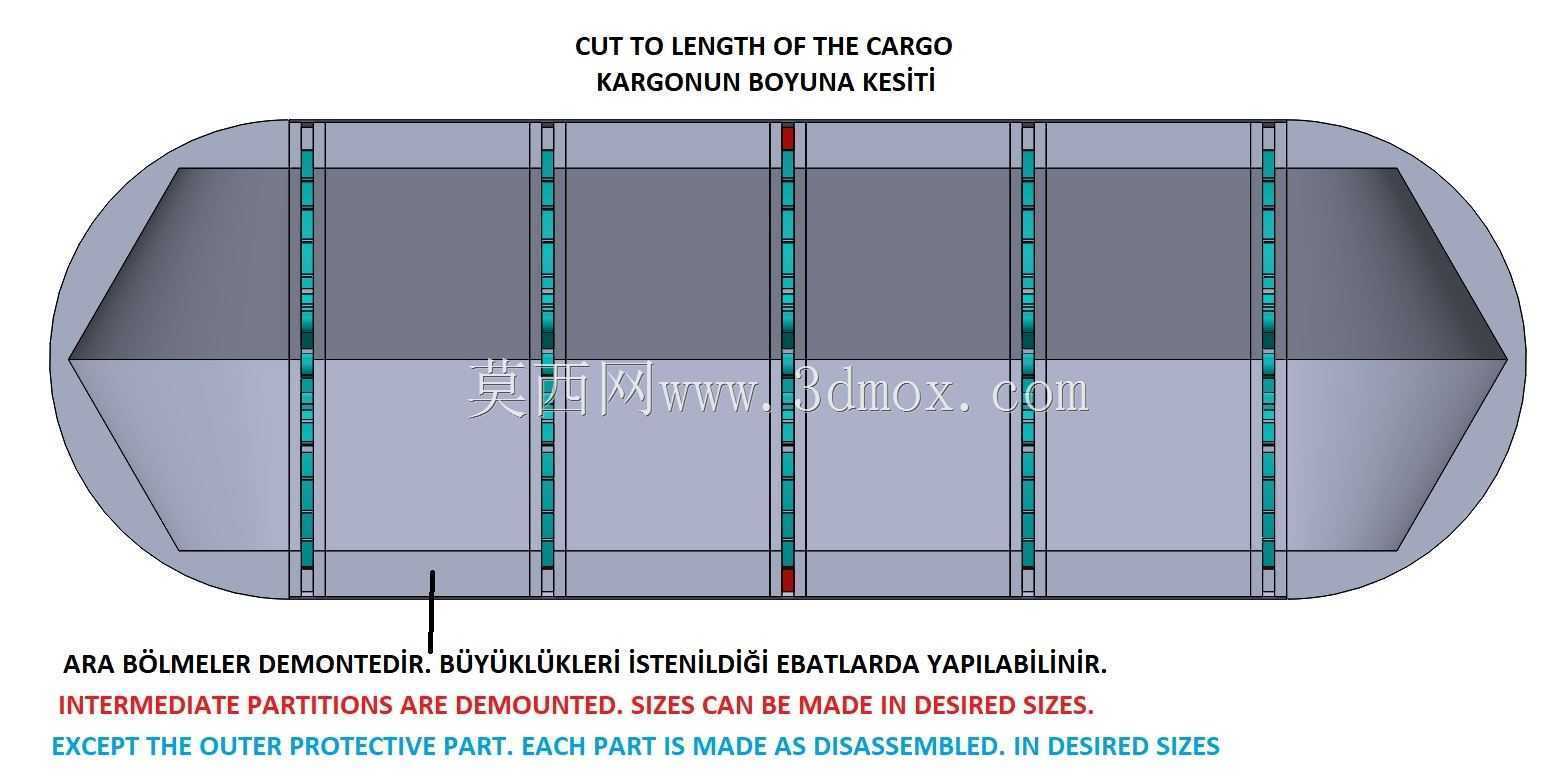

　　从建模逻辑上看，舱体外壳可拆分为上部筒壁、下部承载地板和两端圆滑封头等区域。下部地板为连续平面，提供货物摆放基准；两侧支架按固定节距重复排列，形成多个独立货位。货位之间保留明显间隙，便于布置绑缚点、滑轨或缓冲填充件。支架与地板、舱壁的交接位置设置了小块红色连接特征，可理解为紧固件、限位块或缓冲垫的位置表达。虽然模型偏概念展示，但这些交接点对工程设计很关键，因为发射段振动、过载和冲击载荷都会通过这些界面传递。

　　外形尺寸与安装边界方面，整体长度由筒身段和两端封头共同决定，最大宽度受圆筒外径约束，内部有效装载宽度则由两侧支架内缘确定。货架高度不能侵占中央通道和货物上方安全间隙，支架外弧必须与舱壁保持一致间距，避免装配时与环框、管路、电缆桥架发生干涉。底部承载面需要与舱内地板平齐或通过垫块调平，若后续进入详细设计，还要在地板上预留系留槽、滑轨安装孔和货物约束接口。

　　在功能特性上，这种多货位布局适合放置标准化货包、实验设备箱或生活物资。弧形支撑肋不仅增加侧向约束，也能在货物发生位移时提供二次阻挡；对称布置则有利于控制舱体质心，避免载荷偏置引起姿态控制负担。对于航天货运而言，质心位置、连接刚度和维修拆装路径与单纯的承载能力同样重要，因此货架间距不能只按最大装箱量设计，还要考虑地面装填、航天员操作以及在轨取放时的可达性。

　　结构细化时，筒壁可采用蒙皮加环框的承载思路，货架支架则宜使用轻量化桁架或薄壁钣金构型。斜肋的分叉形态能够在减少材料占用的同时提高局部稳定性，但若进入真实产品阶段，需要进一步校核支架根部的应力集中、连接块的剪切强度以及货物在纵向过载下的滑移趋势。舱内地板下方也可预留设备安装层，使通风管路、电缆通道和承重结构分层布置。

　　从三维建模角度看，该作品适合用于舱内装载方案评审、空间布置演示和结构原理沟通。模型清楚呈现了外壳、地板、弧形支架、货位分区和连接块之间的关系，能够帮助设计者快速判断货物排列密度、通道宽度以及支架与筒壁的贴合程度。后续若深化，可在现有几何基础上补充标准货箱模型、绑缚机构、滑轨锁止件和舱壁环框，使方案从概念可视化进一步接近可装配的航天货运舱内部结构。
