锥盘式跳汰分选给料装置结构

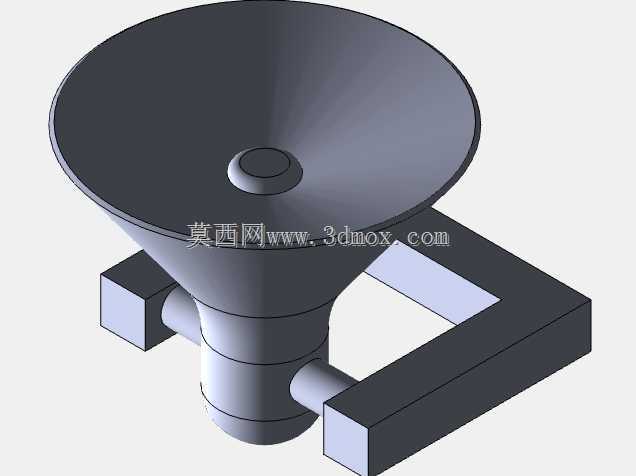

　　该结构围绕散状物料在分选、给料与导流环节的实际布置需求展开，上部采用大口径锥盘承接面，盘面由外缘向中心平缓收拢，能够在物料进入设备时形成较宽的受料范围。锥盘顶部中心设置圆形凸台，既可以作为物料汇聚区域的限位结构，也能避免中心位置出现无约束的直冲现象，使物料沿锥面逐步向下方颈部流动。锥盘下部通过阶梯式圆柱段与侧向接管相连，接管分别嵌入两侧矩形支撑框架，形成物料横向引出或介质循环接入的通道。

　　从现场使用角度看，这类锥盘承接结构常见于分选机组的进料端、重介质分选槽的上部布料区或散料预处理工位。物料由上方落入锥盘后，不会直接堆积在狭窄管口，而是先在较大盘面上摊开，依靠锥面坡度实现自然导流；两侧管路可用于接入冲水、气流或分选介质，使物料在进入下部处理段前完成预分散。对于粒度差异较大、来料瞬时波动明显的工况，宽盘面能够缓冲短时料流冲击，降低堵料和偏料概率。

　　支撑部分采用矩形框式布局，框架梁体截面方正，围绕锥盘下部形成开放的安装空间。两根横向接管从锥颈位置伸出并搭接到框架内侧，使主要载荷通过管路与框架共同传递。框架并非封闭箱体，而是保留了中部镂空区域，便于现场观察锥颈与管路连接状态，也为检修时拆卸法兰、清理积存物料留出操作空间。矩形支脚位于框架两端，可落在设备基础钢梁或平台预埋件上，安装时需要保证框架上平面与锥盘轴线保持垂直，否则锥面布料会出现一侧料层增厚、另一侧流速过快的问题。

　　结构建模时，锥盘曲面是控制重点。盘面采用回转成型思路，先确定外缘直径、中心凸台直径和锥面收口角度，再通过旋转特征生成连续薄壁曲面；锥面与下部圆柱段之间设置过渡圆弧，减少物料在折角处挂料。中心凸台不宜过高，其作用是引导物料绕凸台向四周均匀下滑，若凸台尺寸过大，反而会在顶部形成死区。下部阶梯圆柱段兼顾强度与连接需求，不同直径段可对应密封位、轴承支撑位或管路转接位，具体结构可随整机方案调整。

　　侧向接管与框架的连接需要重点校核。接管既承担介质输送功能，又参与支撑锥盘，因此在交接位置应保持连续壁厚，并可根据载荷情况增加局部加强肋或焊接过渡段。框架梁的宽度和高度决定了整机跨距，建模时应明确接管中心线到框架底面的高度，以及两端支脚的外轮廓边界，避免现场与平台梁、护栏或相邻输送设备发生干涉。锥盘外缘至框架外侧的水平距离也需要标注清楚，该尺寸关系到检修通道和进料溜槽的对接。

　　在功能细节上，锥盘内表面应保持平顺，不建议布置突出的螺栓头或突兀台阶；若需要安装耐磨衬板，可在锥面外侧预留压条或衬板固定位，使紧固件不直接接触物料。侧向管口端面应保留标准连接边界，便于与外部管道、阀门或软连接装配。框架下方悬空区域可容纳分选槽体、振动机构或收集斗，因此模型在装配时应把锥盘出料中心线与下游设备入口对齐，保证物料经过锥颈后能够稳定进入下一工序。

　　设计思路上，该装置没有采用复杂传动外形，而是通过回转锥面、框式支撑和侧向管路的组合实现稳定布料。宽锥盘负责承接与缓冲，锥颈负责收拢与导流，框架负责定位和承载，侧向接口负责介质或物料的横向连通。各部分几何关系清晰，适合在方案阶段进行尺寸快速调整：当处理量增大时，可优先扩大锥盘外径并放缓锥面角度；当安装空间受限时，则应压缩框架跨距，但需同步复核接管悬臂长度和支撑刚度。整体结构强调物料流动连续性、安装边界可控性以及检修维护可达性，能够为散料分选与给料设备的三维布局提供直接参考。
