带中心圆孔方形安装垫板结构设计

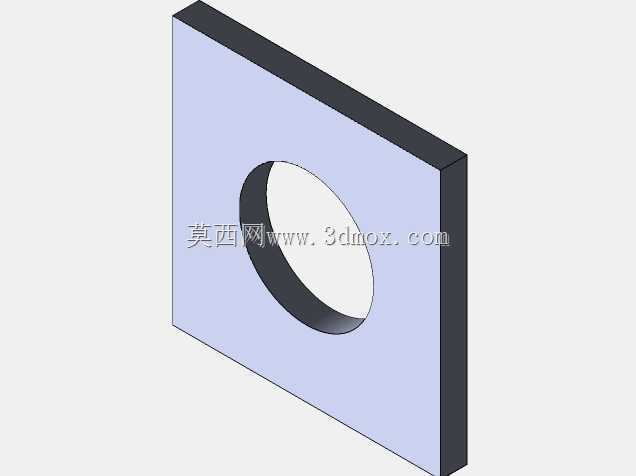

　　在各类机械装配、工装夹具搭建以及自动化产线的工位布局中，这类带中心贯通圆孔的方形厚板构件是十分常见的基础支撑零件，它既可以作为轴类部件的穿装定位基准板，也能充当管路走线、套筒类零件的端面安装承托件，在实验室教学演示、小型设备机架拼接、机电产品预装工位里都能见到这类结构的实际应用。从结构形态来看，零件整体为等厚度的方形实心板块，四个侧边平直规整，板面中心加工出一个大直径的贯通圆孔，圆孔内壁光滑连续，板体的棱边做了常规的锐边钝化处理，没有额外的凸台、沉孔或者异形开槽，整体构型简洁，没有多余的复杂特征，非常适合作为基础结构设计的教学演示案例，也能直接适配多数需要中心过孔的安装场景。

　　从实际使用的功能逻辑出发，这块方形板的核心作用分为两个层面：外围的方形实体区域提供充足的螺栓锁附空间，现场安装时可以在板体四角或者四边的空余位置按需加工安装孔，将板体固定在机架立面、工作台端面或者设备舱的分隔板上，方形的外轮廓相比圆形法兰拥有更好的防转特性，锁附完成后板体不会出现周向转动偏移，定位稳定性更强；中心的大直径贯通孔则承担穿装、避让或者定位的功能，当需要穿过传动轴、气缸杆、走线护管时，圆孔可以提供无干涉的通行空间，若需要嵌入安装轴承座、导向套、密封衬套这类圆形标准件，圆孔的内壁可以直接作为配合基准面，根据配合公差要求选择间隙配合或者过渡配合，就能完成圆形嵌件的轴向定位，不需要额外设计复杂的卡位结构。

　　设计这类构件时，首先要明确的是安装边界的尺寸约束：方形板的外轮廓边长需要大于中心圆孔的直径，同时要在圆孔边缘到板体侧边之间预留足够的实体宽度，这个宽度一方面要保证锁附螺栓的安装空间，避免螺栓孔和圆孔出现贯通干涉，另一方面也要保证板体自身的结构强度，当板体承受轴向的压装力或者径向的侧向载荷时，孔边的实体区域不会出现应力集中导致的变形开裂。厚度方向的尺寸选取需要结合实际受力工况判断，如果仅作为轻质的防护挡板、走线隔板，选用较薄的板材即可满足使用需求；如果需要作为承力安装板，承载轴类部件的重量或者承受压装作业的轴向力，就要适当增加板体厚度，避免板体在受力后出现板面翘曲，影响安装面的平面度要求。中心圆孔的尺寸设计需要匹配对应的穿装零件外径，若用于安装衬套类零件，圆孔的尺寸公差、表面粗糙度都要按照配合要求设定，若仅作为避让过孔，圆孔直径比被穿过零件的最大外径大2到5毫米即可，预留出合理的安装调整间隙，避免装配过程中出现刮擦干涉。

　　在三维建模的实现逻辑上，这个零件的特征构建流程十分清晰，首先绘制方形的外轮廓草图，通过拉伸命令生成指定厚度的基础板体，之后在板体的中心位置绘制圆形草图，使用拉伸切除命令生成贯通整个板厚的圆孔，最后对所有锐边添加小尺寸的倒角或者圆角特征，消除加工后的锋利棱边，同时降低孔口位置的应力集中系数。建模过程中可以将板体的边长、厚度、圆孔直径设置为可调参数，后续面对不同规格的安装需求时，只需要修改对应参数就能快速生成适配的新版本零件，不需要重新绘制草图，能大幅提升同系列构件的设计效率。在实际工程应用里，这类板件常被布置在设备机架的立面分隔位置，一侧用来固定驱动电机或者导向套筒，传动轴从中心圆孔穿过连接另一侧的执行部件，板体既承担轴向的定位支撑作用，也能隔开两侧的作业空间，避免杂物卷入传动部位；在工装夹具的设计场景中，这块板可以作为基准靠板，中心孔穿过定位芯轴，工件套在芯轴上完成周向定位，板体的端面作为工件的轴向贴合基准，配合压装机构就能完成零件的压装装配作业。板体的六个端面中，两个大平面是核心安装基准面，加工过程中需要保证两个平面的平行度，以及平面自身的平面度要求，这样当板体贴紧机架安装面时，才能保证整个构件的安装垂直度，让穿过中心孔的轴类零件和安装面保持垂直，避免出现轴系偏载、衬套异常磨损的问题。方形的外轮廓在物料搬运、存储摆放时也比异形零件更方便，多个板件可以平整叠放，占用存储空间小，加工时无论是采用铣削成型、板材切割还是铸造成型，简单的构型都能降低加工难度，减少生产过程中的废品率，即使是教学场景下的CAM制造实训，这个零件也非常适合作为刀路编程的入门案例，学生可以基于这个简单构件练习平面铣削、轮廓铣削、圆孔钻镗加工的工艺规划，理解从三维模型到实际机加工件的完整制造流程。
