电力变压器绝缘防护外壳结构件

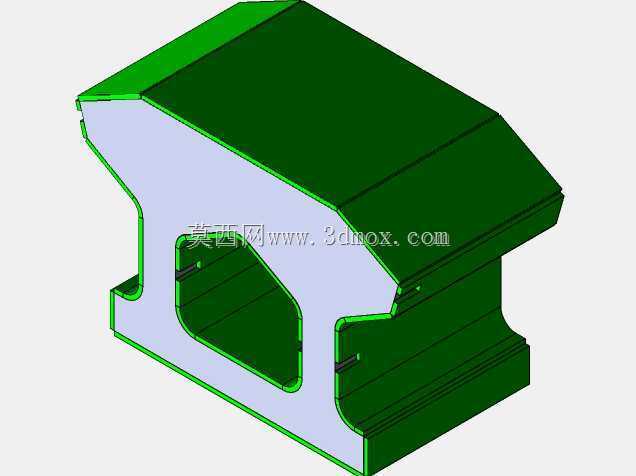

　　该结构件属于油浸式或干式配电变压器外围的绝缘防护壳体部件，在现场装配中承担绕组端部遮挡、相间绝缘隔离、外部异物防触碰以及运行气流导向的作用，常见于户外柱上变台、小区预装式箱变内部、厂区配电室成套设备以及工业临时供电站点。壳体采用不对称折边造型，顶部为带斜度的覆盖段，可在凝露或少量淋水场景下引导液滴向外侧滑落，避免积水长期附着在绝缘件表面形成沿面爬电通道；侧面预留的异形开窗对应变压器引线、接线端子或散热风道的穿越位置，窗口周边做了翻边加厚处理，既提升薄壁件整体刚性，也让穿线部位不存在尖锐裁切棱边，防止划伤引线外绝缘层。

　　从结构设计思路来看，这类绝缘罩并非单纯按外轮廓包覆，建模时需要先核对变压器铁芯夹件、高低压套管、出线铜排的相对位置：顶部斜面要避让高压侧带电体的安全净距，下部折边要卡在油箱或框架的定位台阶上，侧向开口则要保证接线完成后端子到罩体内壁仍保留足够的空气间隙。壳体侧壁的阶梯造型对应变压器本体的轮廓落差，让装配后罩体与设备之间不会出现大范围旷量，减少运行振动带来的摩擦异响；边缘多处小凸台和卡扣位用于和相邻绝缘件、金属支架配合，现场无需大面积打孔，依靠卡接加少量紧固件即可完成固定，提升成套装配效率。

　　外形尺寸方面，该罩体属于半包式端罩，长度方向覆盖绕组端部至接线侧的过渡区域，宽度方向随变压器相间距布置，高度方向从下部框架定位面延伸至顶部防尘斜面。建模时需重点控制安装边界：下部开口不能与油箱焊缝、加强筋干涉，侧向窗口要和引线弯曲半径匹配，顶部斜面与上方母排、柜门内表面预留检修操作空间；壁厚按绝缘件成型工艺保持均匀，转角处采用圆角过渡，避免应力集中导致装配开裂。罩体内侧的浅腔结构可在绕组与外壳之间形成稳定空气层，对降低表面温升、减少灰尘直接堆积有实际作用。

　　在工程应用中，这类部件还要兼顾检修可达性：拆开紧固件后罩体可沿接线侧向移出，不必大规模拆卸母排；外表面连续的折面同时提升了薄壁壳体抗翘曲能力，长期受温度循环影响后仍能维持定位尺寸。三维建模过程中需把开窗轮廓、翻边高度、卡扣位置与变压器总装模型做干涉检查，尤其要核对带电体到绝缘罩不同部位的最短距离，确保防护、绝缘和散热三者之间取得平衡。
