电力变压器旋转特征轴类机械构件

项目分类:变压器/电感器 发布时间:2024-08-22 ID:767783
  • 电力变压器旋转特征轴类机械构件

  该回转类机械构件面向电力变压器内部机械传动与定位支撑场景开发,属于典型的旋转特征成型轴系零件,在变压器整机装配中承担轴端定位、部件衔接、限位导向的作用,适配变压器内部需要同轴回转配合的组件安装需求,可用于变压器调压机构、传动联动组件的配套安装工位,也可作为同类回转支撑结构的设计参考样件。零件整体采用同轴回转体布局,所有主体轮廓均可通过绕中心轴线旋转切削生成,建模逻辑完全遵循旋转特征的构建思路:先在过轴线的草绘平面内绘制完整半剖面轮廓,标注全部径向与轴向尺寸后,绕中心轴360度回转生成实体,仅局部细小倒角、退刀槽可在旋转主体完成后补充切除,建模流程简洁且特征树清晰,便于后续参数修改与系列化衍生。从图纸标注的尺寸边界来看,

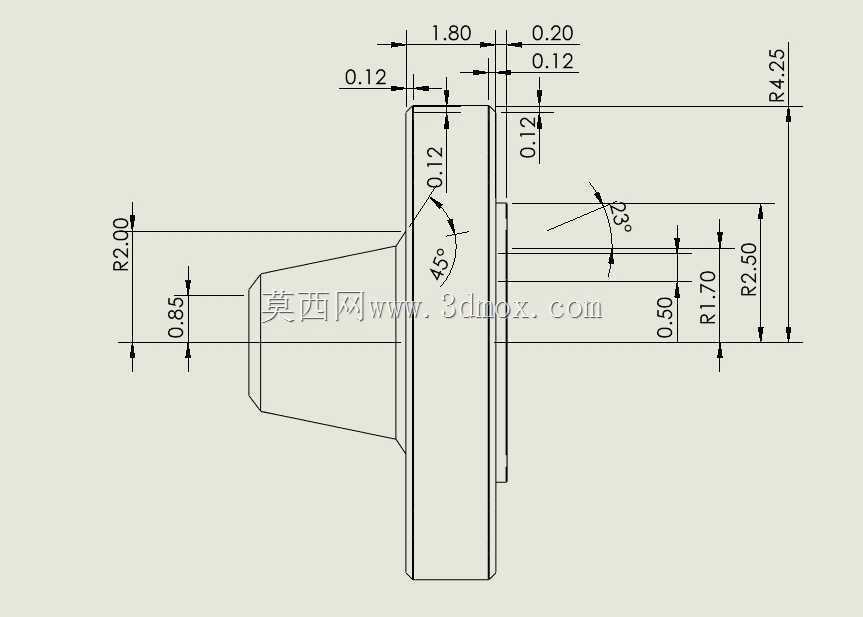

  零件轴向总长度方向的各段尺寸依次排布:左端锥形衔接段轴向长度0.85,根部过渡圆角R2.00;中间法兰盘段轴向厚度1.80,法兰左右两侧均设置0.12宽度的倒角避让边,法兰与右侧轴段衔接处加工45度、深度0.12的导向倒角,方便装配时对位插入;右侧轴段依次设置0.20宽度的窄环槽、0.12宽度的退刀台阶,轴段末端外圆圆角R4.25,轴身不同配合位置分别标注R1.70、R2.50的圆弧过渡,轴段上还加工有23度的斜向切面与0.50深度的限位平面,用于装配时的周向防转。所有径向尺寸均以中心轴线为基准标注,同轴度基准统一,加工时可一次装夹完成外圆车削,减少二次装夹带来的形位公差误差。零件的结构设计完全服务于变压器内部的装配工况:

  左端锥形段用于插入对应配合件的锥孔,实现无间隙同轴定位,锥面的接触特性可以自动补偿少量安装偏差,降低装配对位难度;中间的法兰盘作为轴向限位面,装配时法兰端面贴合相邻组件的安装面,承担轴向压紧与定位的作用,法兰两侧的小倒角可以避免装配时刮伤配合件表面,也能去除机加工产生的锐边毛刺;右侧的多级轴段分别对应不同的配合公差段,窄环槽可用于安装卡簧实现轴向锁止,退刀槽为车削螺纹或磨削外圆时提供刀具退刀空间,末端的大圆角可以降低轴端应力集中,避免变压器运行过程中受振动载荷出现轴端裂纹。轴身上的斜切面与限位平面用于配合平键或紧定螺钉,锁定配套安装零件的周向角度,防止传动过程中出现相对转动。在实际工程应用中,

  这类回转构件需要随变压器本体长期承受低频振动、温度循环变化的工况,因此所有截面突变位置都设置了圆弧过渡,避免尖角处产生应力集中;各段轴径的尺寸差控制在合理范围内,既满足不同配合件的安装孔径要求,也避免轴肩位置壁厚突变带来的热处理变形风险。建模过程中需要重点关注草绘剖面的封闭性:旋转剖面的所有线段必须首尾相连,轮廓不能出现开口、重叠或自相交,轴线位置需单独设置为几何中心线,确保旋转生成的实体同轴度无偏差;标注尺寸时需区分自由尺寸与配合尺寸,配合轴段的尺寸公差可根据变压器组件的配合要求选用IT7至IT9级,非配合的外轮廓面可采用自由公差,在满足使用要求的前提下降低加工成本。该零件的结构方案兼顾了加工工艺性与装配便利性,没有复杂的侧向抽芯或异形加工特征,普通数控车床即可完成全部主体加工,后续仅需少量铣削工序加工防转平面,生产制造成本低,适配电力变压器批量装配的使用需求,也可作为旋转特征建模教学的典型案例,帮助结构设计人员掌握回转类零件的草绘标注、特征生成与工艺校核思路。
