内燃机用活塞结构三维建模设计

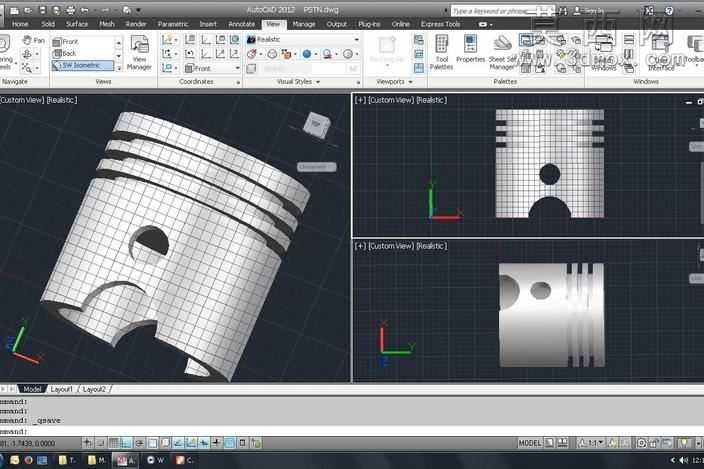

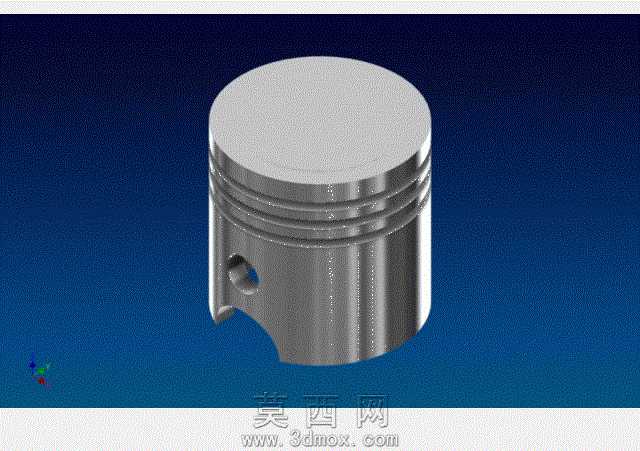

本次活塞三维建模围绕内燃机核心往复运动部件的功能需求展开，建模过程中优先还原活塞的实际工作结构特征，首先构建活塞顶部的平整燃烧室基准面，保证顶部平面的平面度公差符合实际加工要求，后续依次延伸出活塞头部的环带区域，精准绘制多道活塞环槽的结构，每道环槽的宽度、深度以及槽间的筋带厚度都参考通用内燃机活塞的标准尺寸设定，确保环槽能够适配对应规格的活塞环，满足工作过程中的密封、控油需求。建模时重点处理活塞销座的结构，在活塞裙部上方对称布置销座凸台，精准开设活塞销安装孔，同时对销座与裙部的衔接位置做平滑过渡处理，还原实际零件的应力分散结构，避免应力集中导致的部件失效问题。活塞裙部的型线处理参考实际工作中的热膨胀变形特性，设置合理的裙部轮廓，保证活塞在气缸内往复运动时能够保持稳定的导向，不会出现卡滞问题。材质渲染阶段采用铝合金金属材质，还原活塞轻量化、导热性好的材质特性，表面做细腻的金属磨砂质感处理，环槽、销孔等位置做轻微的边缘倒角渲染，还原机加工零件的工艺特征，整体模型严格遵循活塞的实际装配逻辑，各部分结构比例协调，能够直观展示活塞的完整构造，可用于动力系统结构演示、零部件装配模拟以及相关机械设计的参考使用，建模过程中对各特征的参数化设置也便于后续根据不同排量、不同工况的内燃机需求调整活塞尺寸，快速生成适配不同应用场景的活塞模型。
