蒸发器分布板清洗结构三维设计方案

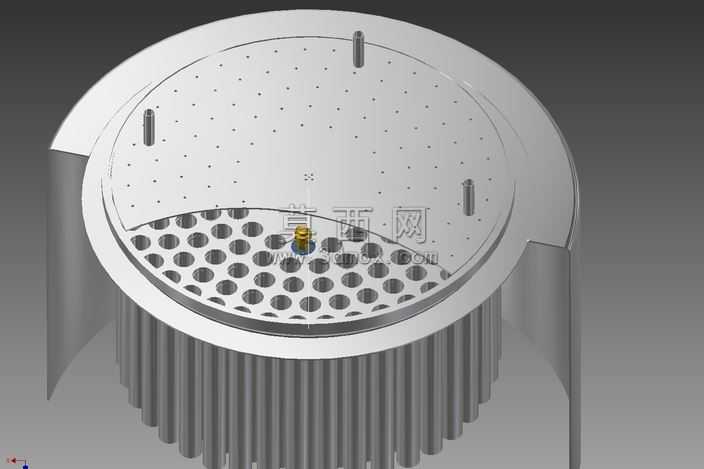

本作品为蒸发器清洗配套的分布板结构三维设计，建模阶段采用Autodesk Inventor完成全参数化建模，首先依据蒸发器筒体的内径尺寸确定分布板的圆形基体轮廓，在基体上完成两类孔位的阵列排布：上部区域为密集的小直径布水孔，采用环形阵列结合线性阵列的方式完成排布，保证流体经过时能够均匀分散，避免偏流影响蒸发效率；下部区域为大直径的换热管安装孔，孔位间距严格匹配换热管的排布节距，确保装配时换热管能够顺利穿入，同时保证分布板与换热管的同轴度公差要求。分布板上设置的四个柱状定位结构，分别对应筒体内壁的定位卡槽，装配时可快速完成周向定位，避免运行过程中分布板出现移位。模型渲染阶段采用金属哑光材质模拟不锈钢板材的真实质感，对布水孔和换热管孔的边缘做了倒角处理的细节呈现，还原实际机加工后的工艺特征，筒体部分采用半剖的展示方式，既能够清晰呈现内部分布板的装配位置，也能展示下方换热管束的排布结构。设计思路围绕旧蒸发器的改造清洗需求展开，针对原有分布板拆卸清洗难度大、清洗后复位精度差的问题，在分布板底部预留了安装基座结构，无需对原有蒸发器筒体做大规模改造，即可直接将该分布板替换原有老旧部件，清洗时可通过预留的吊装结构将分布板整体吊出，完成孔位疏通、表面结垢清理后快速复位，大幅缩短蒸发器的停机清洗时长，同时均匀的孔位排布能够优化蒸发过程中的气液分布效果，提升蒸发器的运行效率。模型中所有结构的尺寸均参考常规列管蒸发器的通用规格设定，可根据实际设备的尺寸参数做参数化调整，适配不同规格的蒸发器改造需求，结构设计兼顾了安装便捷性、清洗维护便利性与运行稳定性，没有冗余的复杂结构，降低加工制造的难度与成本。
