双发喷气式歼击机整机结构数模

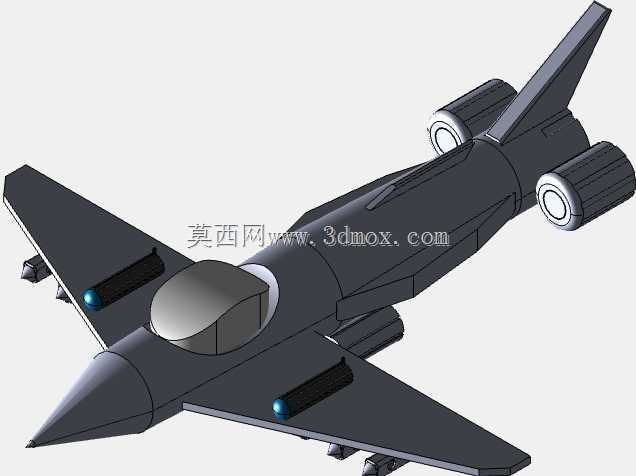

　　这套整机结构数模围绕双发喷气式歼击机的气动布局与机载安装边界展开，建模过程中先梳理机身、机翼、尾翼、动力短舱与起落架的空间干涉关系，再逐步细化座舱盖、导弹挂架、尾喷口等外露部件的轮廓，整体造型贴合高速歼击机的常规作战构型。从实际使用场景来看，该类机型主要承担制空作战、要地防空、高速截击与近距空中支援任务，机身两侧下置的发动机短舱可在大迎角机动时保障进气效率，后掠式主翼配合单垂尾与平尾布局，能够在跨音速飞行阶段维持足够的航向稳定性与俯仰操纵权限。建模时优先约束整机总长、翼展与机身最大直径的外包络尺寸，机头尖锥采用细长旋成体构型，用来降低超音速飞行时的波阻，锥段内部预留雷达舱的安装空间，锥面与机身前段平滑过渡，

　　避免截面突变带来的附加阻力。座舱段采用水泡式透明舱盖造型，舱盖轮廓向后延伸与机身背鳍顺滑衔接，既给飞行员提供全向视野，也保证座舱区域的结构刚度，舱盖下方的机身侧部预留航空电子设备舱的检修口边界，方便后续拆解维护。主翼采用大后掠角三角翼布局，翼根与机身中段大面积融合，翼身融合段可以增加内部燃油储存空间，同时降低翼身交界处的干扰阻力；机翼下表面设置两处外挂点，挂架上搭载近距空空导弹模型，挂架轴线与机翼梁架方向对齐，投放时的安全间隙已经在数模中完成校核，避免导弹离轨后与机身、副翼发生碰撞。两台喷气发动机分别吊挂在机身尾部两侧，短舱进气口与机身侧壁保持合理间距，防止机身附面层气流直接进入进气道造成喘振，尾喷口收敛段采用圆形截面造型，

　　喷口端面超出垂尾后缘，高温喷流不会直接冲刷尾翼结构。垂尾布置在机身尾部上方，后掠角与主翼匹配，垂尾根部与发动机短舱、机身尾段形成三角支撑结构，方向舵的偏转行程在数模中预留了足够空间，平尾安装在垂尾下方的机身两侧，全动平尾的转轴位置靠近机身结构框，操纵力矩传递路径更短。前三点式起落架的收放舱轮廓也在整机数模中做了简化表达，前起落架布置在座舱后方的机身轴线处，主起落架收纳在机翼根部与发动机短舱之间的舱段内，起降时机轮的轮距与轴距经过匹配，地面滑行转向时不会出现侧翻风险。机身表面的蓝色航行灯分别布置在左右翼尖附近，夜航时可标示整机的翼展宽度，机头空速管、机身天线等细小凸起也按照实际装机位置做了还原，保证数模的外观完整度。在结构设计思路上，

　　所有部件均采用实体与曲面结合的建模方式，机身蒙皮按纵向长桁的分布趋势做分块，机翼内部预留翼梁、翼肋的安装空间，后续细化设计时可直接在现有曲面基础上拆分钣金件与机加框。整机的安装边界重点核对了发动机短舱与机翼后缘的间隙、尾喷口与尾翼的热影响距离、外挂导弹与地面的停放净距，当起落架完全放下时，导弹下端与地面保留足够安全高度，地面装弹作业无需额外顶起整机。该数模可用于航空装备结构教学、气动布局演示、作战挂载方案推演以及机械专业的曲面建模实训，从业者可以在此基础上进一步细化襟翼舵面、进气道调节机构与起落架收放连杆的细节，也可将整机外包络数据导入仿真环境，开展气动阻力估算与雷达反射面积的初步分析。
