六轮越野底盘搭载倾斜发射架的机动雷达车

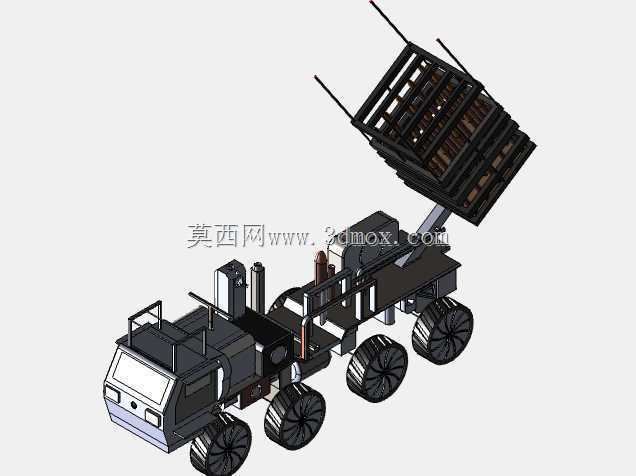

　　这套三维结构围绕野外机动作业需求展开，主体由六轮越野承载底盘、驾驶室、车载设备舱、液压支撑构件、倾斜发射架以及顶部框格状承载平台组成。整车不是单纯的运输车辆，而是把行驶、承载、姿态调整和任务设备安装集成在同一底盘上，适合在临时阵地、开阔试验场、边境巡检区域或复杂地形条件下快速展开。底盘部分采用大直径越野轮胎，轮距与轴距布置偏向稳定性优先，六个车轮分担整车重量，在松软地面、碎石路面和非铺装道路上能够降低单轮接地压力。车桥、悬架和车架之间保留了较明确的装配关系，建模时可以看到轮胎、轮毂、转向区域、底盘纵梁和上部设备支架的层级划分，便于后续做运动校核和改装设计。

　　上部任务机构是该装备的核心。车尾位置设置了一套可俯仰的倾斜架体，架体由多层矩形管材和横向支撑组成，表面呈现框格结构，既用于减轻自重，也为任务模块提供安装点位。架体通过后部铰点与底盘连接，侧面配有斜向支撑和执行构件，能够在运输状态下收束在车体上方，在工作状态下抬升至指定角度。架体末端伸出两根细长杆件，可作为天线、定位杆或辅助标定构件使用。设计这类结构时，不能只关注静态外观，还要考虑俯仰过程中重心随角度变化带来的轴荷转移，尤其是架体升起后，整车后部载荷增大，需要通过底盘布置、支撑腿或稳定机构控制侧倾和后倾风险。

　　驾驶室位于车体前部，造型采用简洁的平头式轮廓，前挡风玻璃、侧窗、车门和前脸灯具均有体现。驾驶室后方布置设备舱、管路、阀组和筒状构件，部分元件沿车架两侧排列，方便检修时从车身外侧接近。车架上方设置了平台、护栏和踩踏区域，说明人员需要在车辆停稳后登车完成线缆连接、设备检查或架体操作。实际使用中，车载任务设备往往涉及供电、控制、信号传输和冷却等辅助系统，因此模型中保留的箱体、管线和支架并非装饰件，而是进行总布置时必须协调的空间对象。

　　从安装边界看，整车宽度主要由六只轮胎和上部架体的横向尺寸决定，长度方向覆盖前部驾驶室、中部设备区和后部俯仰机构。运输状态下，发射架向后上方倾斜但仍处于车体轮廓附近，可满足道路行驶时对高度和长度的限制；工作状态下，架体抬升后会形成较大的上部轮廓，周围需要预留回转、俯仰和人员操作空间。若用于阵地布置，车辆尾部应留出足够的安全距离，架体后方不宜布置固定障碍物；若用于仿真分析，则应进一步建立铰点阻尼、支撑缸行程、轮胎接地刚度和车架柔性参数，以评估不同仰角下的稳定性。

　　结构设计思路上，该车型强调机动到位后快速完成任务准备。底盘负责通过性和承载，上部架体负责任务角度，中部设备区负责动力与控制接口，三者通过车架形成统一整体。框格状架体适合安装多组模块化设备，管材之间的节点可作为螺栓连接或焊接位置，在详细设计时需要对铰点支座、举升构件安装座和车架尾部加强梁进行重点校核。越野工况下，车辆会承受制动、转向、颠簸和扭转载荷，任务架体还会受到风载和自身惯性载荷，因此上部结构与底盘连接区域应避免单薄平面支架，宜采用贯通式加强梁、双侧支承板和分散螺栓布局。

　　在三维建模工作中，该模型可用于专用车辆总布置验证、任务架运动轨迹检查、维修空间评估和方案展示。通过装配体层级可以清楚区分行走系统、驾驶室、车架、设备舱、举升机构和发射架，便于设计人员替换轮胎规格、调整架体长度、增加液压支腿或扩展车载箱体。对于需要野外自行进入、快速架设并完成探测或发射类任务的装备而言，这种六轮越野底盘与倾斜架体结合的方案，兼顾了道路机动性、场地适应性和任务设备安装灵活性。
