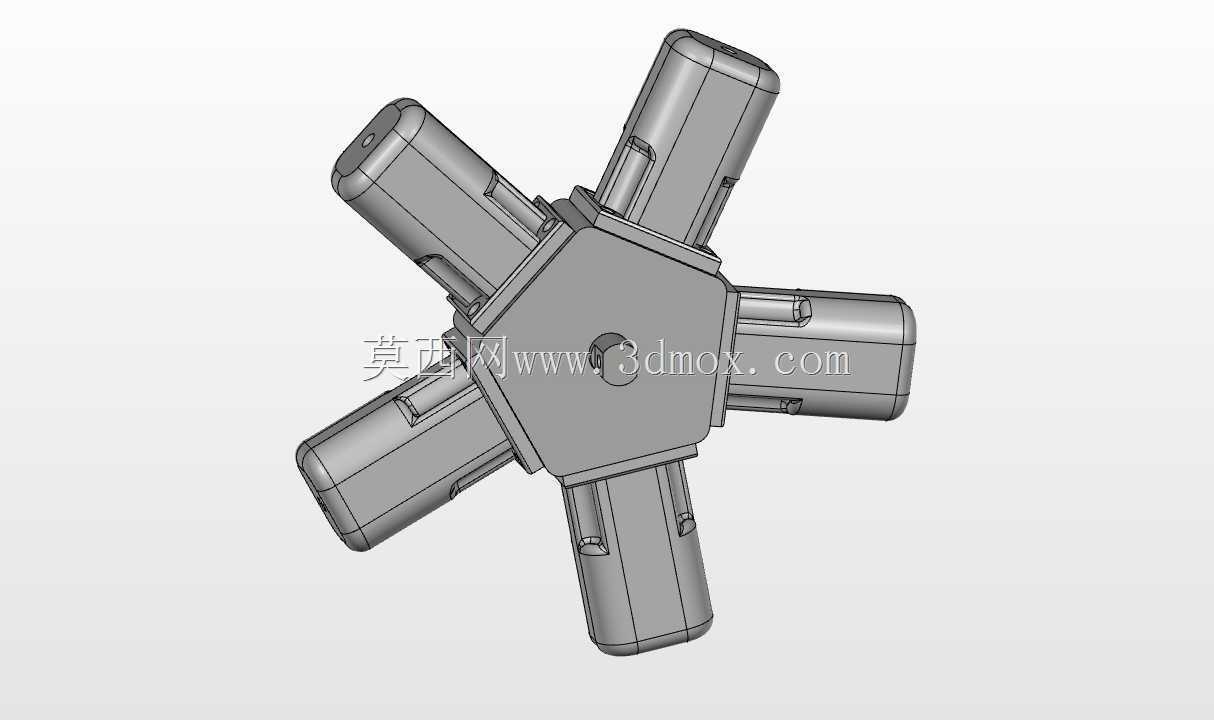

星型六缸径向发动机缸体总成结构

　　这套径向发动机三维结构采用六缸环绕中心曲轴箱的星型布置方案，六个气缸沿周向均匀分布，相邻缸体轴线夹角保持六十度，整体呈现对称放射形态。这类布局最早大量应用于轻型航空动力场景，在小型通航飞机、试验飞行器、航空教学样机以及复古动力改装设备中较为常见，其核心优势在于能够在较短的轴向尺寸内集成多缸工作容积，相比直列多缸结构大幅压缩动力单元的轴向长度，同时迎风面的圆形轮廓与飞机机头整流罩天然契合，缸体环绕曲轴箱排布后每一个气缸都能直接暴露在迎面气流中，风冷散热条件远优于紧凑排列的直列或V型机组。

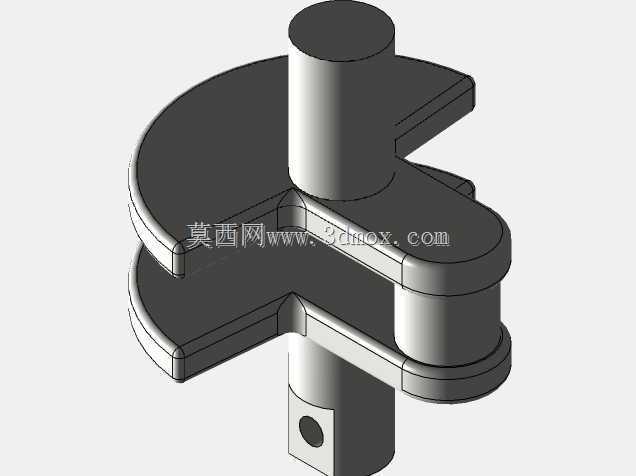

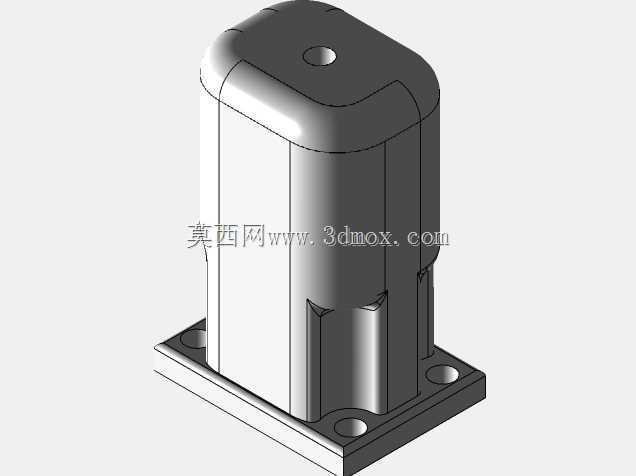

　　从结构功能层面拆解，中心区域为多边形曲轴箱本体，箱体中心预留曲轴贯穿安装孔，六个径向延伸的缸体分别通过根部连接法兰与箱体侧壁对接，缸体内部预留活塞往复运动的圆柱腔道，外侧缸筒端部设置气门与火花塞安装位，侧面预留散热鳍片加工余量与进排气管路接口。周向均布的六个气缸按照设定点火顺序交替做功，活塞通过连杆组件将往复直线运动汇聚到中心曲轴的曲柄销上，多缸交替输出的扭矩波动被显著抵消，曲轴运转平顺性优于同缸数直列机型，且曲轴本身跨度极短，主轴支撑跨距小，高速旋转时轴系挠曲变形量更低，对支撑轴承的载荷分布也更友好。

　　设计过程中首先要锁定的边界是中心曲轴箱的外径与整机径向包络尺寸，六个缸体向外延伸后整机最大直径远大于轴向厚度，在装机匹配时需要优先核对机头整流罩的内部容纳空间，确认缸体端部与整流罩内壁之间预留足够的散热气流通道，同时要校核缸体与周边发动机架、排气管、滑油管路的安装间隙，避免周向排布的管路出现干涉。曲轴箱作为整个动力单元的承载基体，六个缸体连接面的位置度公差需要严格控制，每个缸筒轴线必须准确交汇于曲轴中心回转平面，若缸体轴线出现径向偏角，会直接导致活塞在缸筒内出现偏磨，连杆运动轨迹错位，严重时会出现卡滞甚至部件断裂。建模阶段需要先完成中心曲轴的运动空间包络，再反向推导曲轴箱内腔的避让轮廓，保证曲柄旋转、连杆摆动的全过程中所有运动部件与箱体内壁保留安全间隙，之后再依次叠加缸体、连接螺栓、密封垫片的装配结构，分层校验静态装配与动态运动两种状态下的干涉情况。

　　安装接口方面，曲轴箱中心孔对应曲轴主轴颈的装配位，箱体后侧预留与发动机机架连接的安装法兰面，法兰上的螺栓孔位需要匹配机架的定位销布局，保证动力输出轴与从动端（螺旋桨或传动机构）的同轴度。六个缸体与箱体的连接面均布置密封结构，防止燃烧腔漏气与曲轴箱内滑油外泄，缸体外侧的安装位要兼顾进气管、排气管、点火线缆的排布空间，周向交错布置管路避免相邻缸的附件互相挤压。风冷散热设计上，缸筒外壁的散热结构沿轴向延伸，迎面气流吹过缸体表面时可直接带走燃烧产生的热量，不需要额外布置复杂的水冷套与循环管路，整机结构更简单，重量更轻，维护时可单独对某一个缸体进行拆装检修，不需要完全拆解整个动力单元。

　　在实际工况中，径向发动机的迎风布局还能让维修人员快速触及每一个缸的火花塞、气门调整位，野外场景下的故障排查效率更高。建模时需要重点关注周向阵列特征的参数化控制，将缸体数量、缸筒直径、中心箱体半径、径向延伸长度设置为可调参数，后续衍生五缸、七缸、九缸等不同星型构型时，可直接通过阵列参数调整完成布局迭代，不需要重复搭建单缸基础结构。同时要同步考虑运动件的质量分布，六个缸的活塞、连杆质量差需要控制在极小范围内，避免周向质量不均引发旋转振动，平衡块的配重设计也要结合星型布局的离心力特性完成匹配，保证整机在额定转速区间运行时振动水平控制在设计允许范围内。
