多级轴流式喷气航空涡扇发动机结构

　　这套轴流式喷气推进装置的三维结构，面向航空动力教学演示、转子系统方案论证以及复杂装配关系校核等场景展开。整机沿水平轴线串联布置，前端为大直径进气风扇，中段依次排布多级低压压气机、高压压气机与燃烧室机匣，后端衔接高压涡轮、低压涡轮及收敛喷口，完整呈现燃气涡轮发动机从进气、压缩、燃烧到膨胀排气的能量转换链路。

　　从实际用途看，该类装置主要用于高速飞行器动力输出：空气经前端风扇分流，一部分进入外涵道产生直接推力，另一部分经多级压气机逐级增压后送入燃烧室，与燃油混合燃烧形成高温高压燃气；燃气先后冲击高压涡轮和低压涡轮，涡轮通过同心轴反向驱动压气机与风扇，做功后的燃气从尾喷管高速排出，依靠动量差形成持续推力。模型将叶片、轮盘、轴系、机匣和喷口锥等关键部件独立表达，便于观察气流通道与功质传递路径。

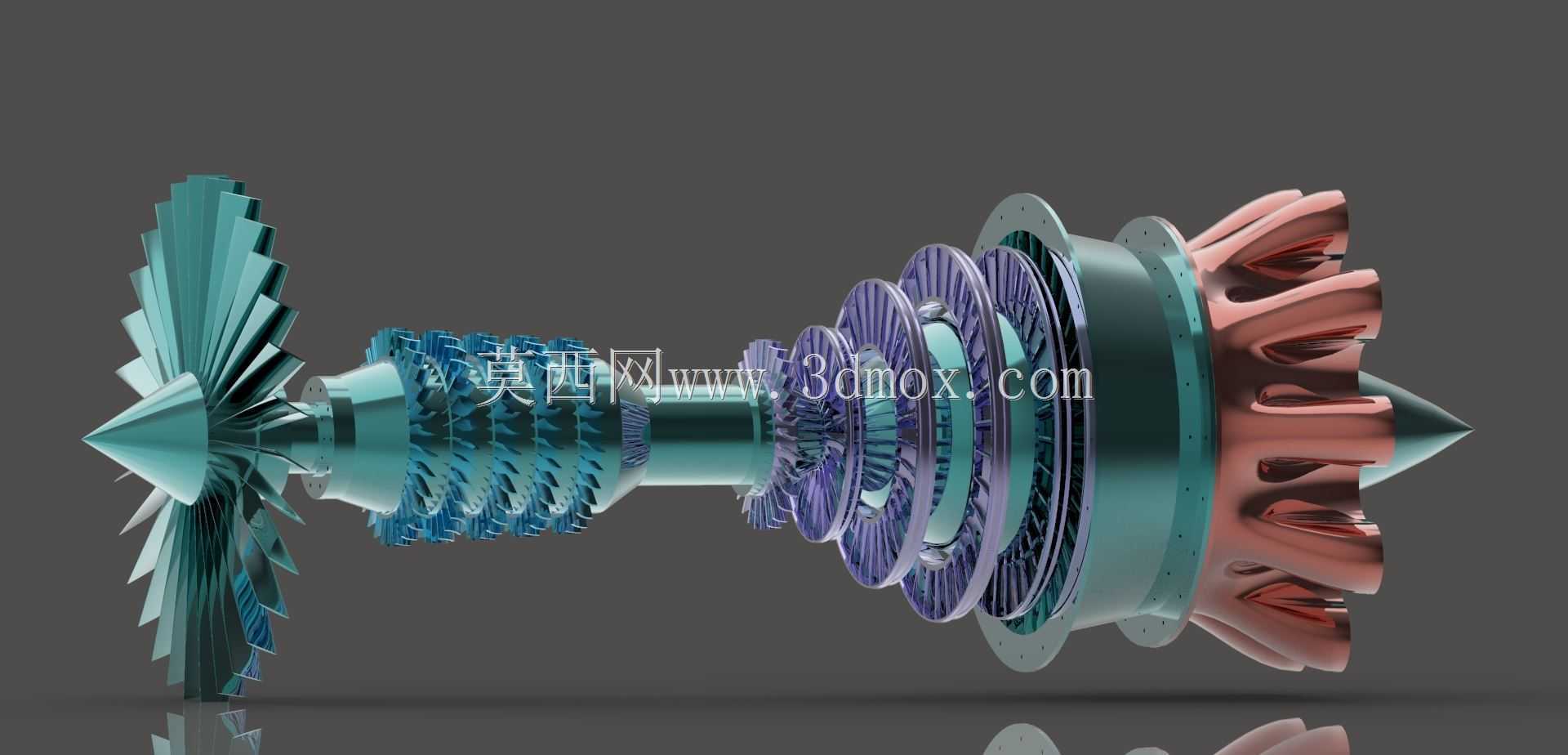

　　结构设计上，转子部分采用多级盘鼓组合思路。前端风扇叶片展弦比较大，叶尖速度高，承担大流量进气和外涵推力；压气机级叶片由前向后逐渐变短、叶型弯角和安装角随级压比变化，以适应不断升高的空气压力和减小的流道面积；涡轮端叶片承受高温燃气，叶冠和榫头连接区域需要重点体现装配约束。静子叶片与转子叶片交错排列，用于整流和控制气流角。同心双轴布局使低压转子与高压转子能够以不同转速工作，这也是涡扇发动机提升效率和稳定性的常见方案。

　　外形与安装边界方面，整机呈细长回转体，最大径向尺寸集中在前端风扇机匣和后端涡轮机匣附近，轴向长度远大于直径，适合在短舱或吊架支撑环境中进行布置校核。模型中机匣分段对接，法兰边、安装环和止口位置决定了部件装配顺序；转子两端由支承结构约束，轴承座与机匣之间需保留同心度和热膨胀补偿空间。尾喷口采用收敛形内壁，喷口中心锥与外壁形成环形排气通道，其径向间隙直接影响排气损失。

　　在三维建模处理时，叶片是工作量最大的部分。单个叶片需要兼顾叶根榫接、叶身型面扭转变形和叶顶间隙，阵列后还要保证各级轮盘相位、轴向间距和旋转方向一致。压气机叶片与涡轮叶片的曲率规律不同：前者更强调增压效率和附面层控制，后者则需体现高温燃气膨胀导向。机匣内壁应随流道收缩或扩张，不能简单做成等径圆筒，否则会削弱结构表达的工程真实性。

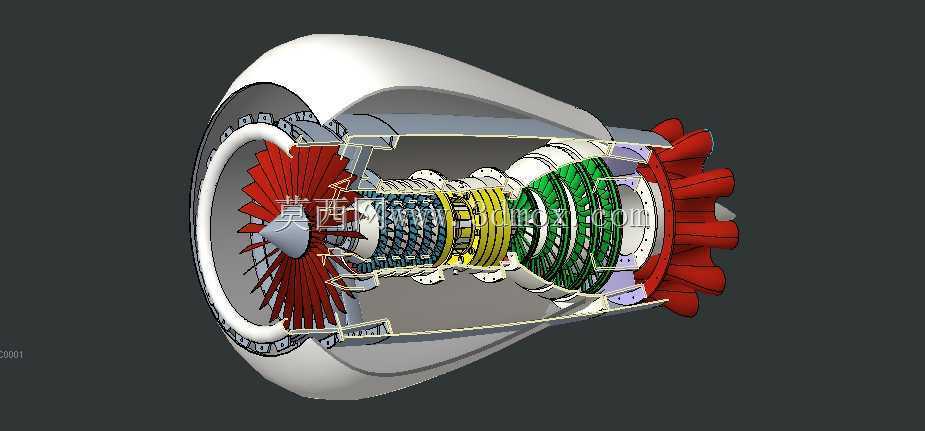

　　装配校核时需重点关注三条边界：一是转子与静子之间的叶尖间隙，过小会在热态运行时碰磨，过大则增加漏气损失；二是前后支承的同轴度，轴系弯曲会引发振动和叶片疲劳；三是模块分段面的可达性，压气机、燃烧室和涡轮在维护中通常需要按轴向单元拆换，机匣连接边和管路附件不能遮挡主要拆装路径。对于教学或方案展示用途，剖切或透明化机匣可以更清楚地展示多级叶片堆叠关系；对于结构设计用途，则应继续补充轴承、封严、火焰筒、燃油喷嘴和冷却通道等细节，使模型从外观演示进一步接近工程设计评审所需的深度。
