六角铜制锁紧螺母三维结构设计

　　在电力变压器装配、液压管路连接以及各类需要频繁拆装检修的机电设备场景里，这类六角锁紧螺母是非常基础但用量极大的紧固元件。不同于普通碳钢发黑螺母，这款采用黄铜材质加工的螺母，更多被用在有防腐蚀、导电导通或者防磁要求的安装工位上，比如变压器油箱的接地端子连接、低压侧出线排的辅助锁紧、冷却管路铜接头的配套紧固，黄铜本身的抗大气腐蚀特性可以避免长期户外运行后螺纹锈死，后期运维拆解时不需要额外切割破坏螺栓，大幅降低现场检修的工作量。

　　从结构设计逻辑来看，这款螺母没有采用标准薄螺母或者厚螺母的通用比例，整体轴向厚度做了适度加大，六方对边尺寸也匹配常用扳手的开口规格。做这个设计取舍的时候，首先考虑的是黄铜的屈服强度比中碳钢低，如果完全照搬钢制螺母的壁厚，在达到规定拧紧力矩的时候，六方棱角容易出现塌边变形，内螺纹的牙型也可能因为径向胀紧出现滑牙。加厚的本体一方面增加了内螺纹的有效啮合圈数，让螺纹副的载荷分布更均匀，避免前几牙螺纹应力集中发生剪切失效；另一方面六方端面的承压面积也随之增大，拧紧时和被连接件表面的接触压强更低，不会在铜排或者软质密封垫片表面压出凹痕，保证接触面的导电性能或者密封平整度。

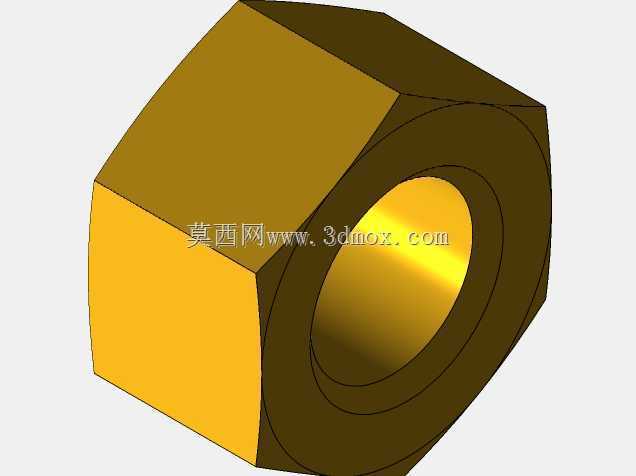

　　外形上最直观的特征就是端部的环形沉台结构，这个台阶不是装饰特征，而是专门的安装定位结构。实际装配时，这个凸台可以嵌入被连接件的对应沉孔里，起到径向限位的作用，拧紧过程中螺母不会沿螺栓径向偏移，在振动较大的变压器运行工况下，也能避免螺母因为横向窜动出现自松退。很多变压器现场运行时会伴随铁芯电磁振动、冷却风机的持续振动，普通平端面螺母仅靠螺纹摩擦力防松，长期运行后松动概率不低，带定位沉台的结构相当于额外增加了一圈径向约束，配合弹垫或者螺纹紧固胶使用时，防松冗余度会明显提升。内螺纹的通孔设计没有做盲孔，既可以适配贯穿整个连接厚度的长螺栓，也能在拧紧过程中让多余的螺纹润滑脂或者氧化碎屑从另一端排出，避免碎屑卡在螺纹牙底造成拧紧力矩虚高，实际装配时很多工人会忽略这个细节，盲孔螺母如果内部积存杂物，很容易出现螺栓还没达到规定预紧力，螺母就已经拧不动的假紧固情况，通孔结构从根源上规避了这个问题。

　　建模过程中首先要锁定的几个安装边界尺寸，第一是六方的对边宽度，这个尺寸直接决定现场使用的扳手规格，不能出现螺母对边比现有扳手开口小太多导致打滑，也不能过大造成相邻安装位置的干涉，尤其是变压器接线盒内部空间紧凑，两个接线端子间距往往只有十几毫米，螺母六方的外接圆直径必须小于端子之间的安全间隙，否则装配时扳手根本没有摆动空间。第二是螺母的轴向总厚度，这个尺寸要和配套螺栓的露出长度匹配，螺栓拧紧后露出螺母的螺纹牙数需要控制在2到3牙，露出过长可能触碰相邻带电部位造成安全隐患，露出过短则螺纹啮合长度不足，预紧力达不到设计要求。第三是端部沉台的外径和高度，沉台外径要和被连接件的定位孔采用小间隙配合，间隙控制在0.1到0.2毫米之间，间隙太大起不到定位防窜的作用，间隙太小则装配时对中困难，现场工人手工安装很难快速对准。沉台的高度不宜过高，一般1.5到2毫米即可，过高会导致螺母的主承压端面无法贴紧被连接件表面，反而让预紧力全部作用在细小的沉台端面上，造成接触面压溃。

　　螺纹部分的建模需要严格遵循普通公制螺纹的牙型参数，牙型角60度，牙顶和牙底的圆弧过渡不能省略，很多初学者做三维模型时会把螺纹牙尖做成尖锐直角，实际加工中铜件切削时尖锐牙尖很容易产生毛刺，后期螺纹旋合时毛刺脱落还会造成螺纹卡滞，建模时保留合理的牙底圆角，既符合实际切削加工的工艺特征，也能在后续做有限元受力分析时，避免尖角位置出现应力集中失真，算出的螺纹承载能力更贴近实际测试结果。黄铜材质的选材取向也决定了这个零件的适用边界，它不适合用在大载荷的结构承重连接位置，但是在导电连接、腐蚀环境、需要经常拆解调整的工位上，它的综合使用寿命和维护便利性远优于普通钢制螺母，比如变压器的接地连接位置，要求接地回路长期保持低接触电阻，钢制螺母生锈后接触电阻会急剧升高，故障时大电流无法顺利导入接地网，会带来安全隐患，铜螺母和铜接地排的材质电位一致，不会产生电化学腐蚀，接触面的导电性能可以长期保持稳定。

　　在整机装配的尺寸链校核里，这个螺母的所有外轮廓都要纳入干涉检查范围，尤其是六方的六个棱角，在接线盒这类封闭狭小空间内，棱角和盒壁之间要保留至少3毫米的电气安全间隙，同时也要给套筒扳手或者开口扳手留下足够的操作空间，不能出现螺母位置被周边结构挡住、工具无法套入的情况。很多新手设计时只核对螺母本身的理论尺寸，忽略扳手的活动空间，到了实际装配工序才发现根本无法拧紧，只能临时修改周边零件，造成不必要的返工。把这些装配约束、工艺特性、受力需求都融入三维建模的过程，最终输出的模型不只是一个可视化的几何外形，更是可以直接指导后续加工、装配、运维的完整数字化设计载体，结构工程师在选型时可以直接调用这个模型完成整机的装配校验，不需要二次重新绘制紧固件，大幅提升整台变压器设备的设计效率。
