减震器用锥形螺旋压缩弹簧结构

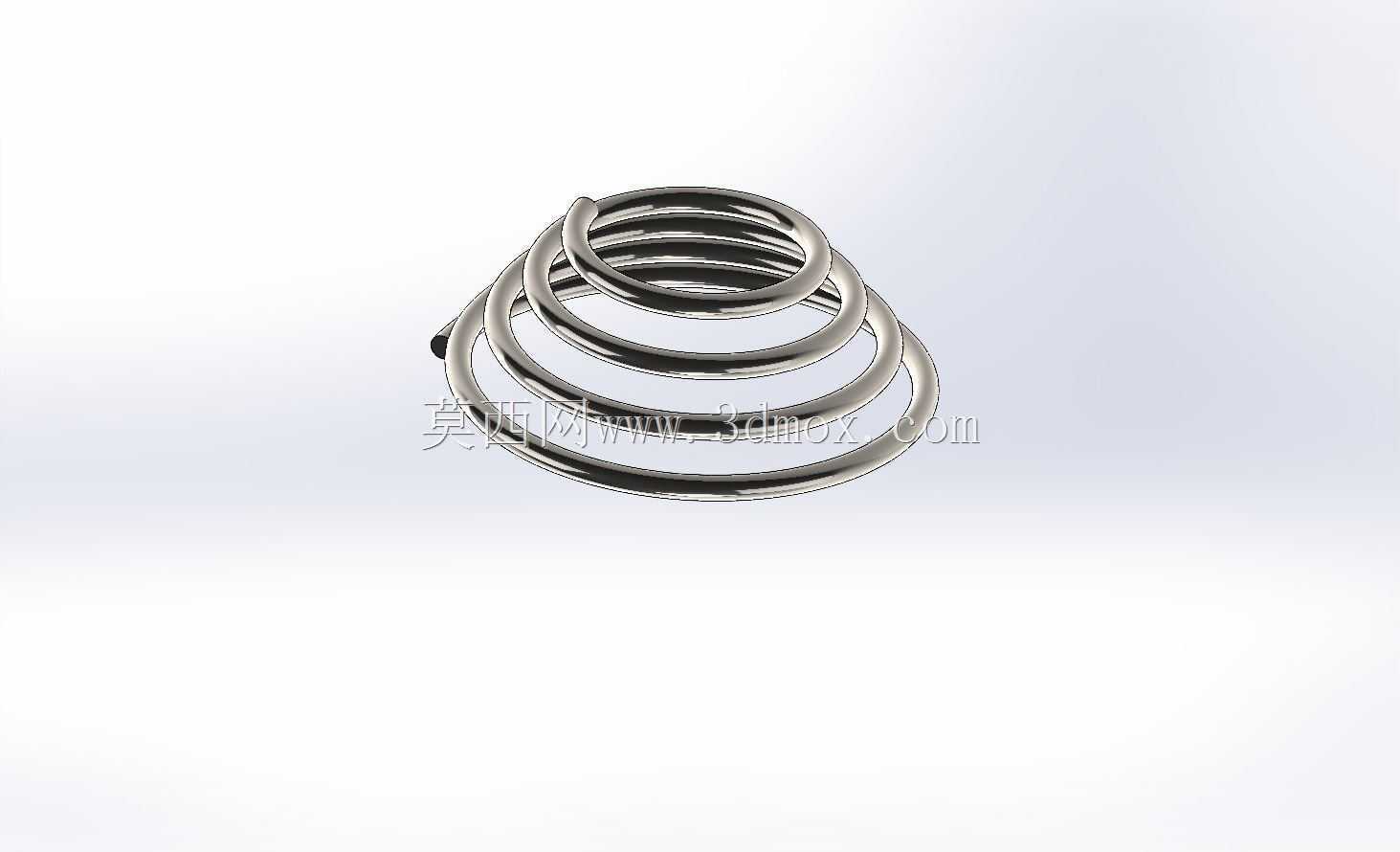

　　锥形螺旋压缩弹簧在减震与缓冲场合的使用频率很高，尤其在轴向安装空间受限、又要求弹簧具备较大变形量和较好稳定性的结构里，它比等直径圆柱弹簧更有优势。从外形上看，弹簧圈径沿轴向由小到大连续变化，整体呈塔状或喇叭状，受压时小端圈可以逐步嵌入大端圈之间，从而在相同自由高度下获得更大的有效行程，这也是减震器内部常用这类结构的直接原因。

　　在实际设备中，这类弹簧主要承担吸收冲击、储存和释放弹性势能、限制部件相对位移的作用。车辆悬架、工程机械驾驶室减震、机电设备隔振支座、小型缓冲机构以及变压器周边的减振安装结构中，都能看到类似锥形压缩弹簧的身影。它的工作过程并不复杂：外力沿弹簧轴线作用后，各圈依次发生弹性弯曲与扭转变形，载荷随压缩量增加而上升；由于圈径变化，刚度并非简单恒定，而是随着有效圈数逐渐减少呈现渐增特性，越接近压并阶段，承载能力提升越明显。这种变刚度特性对减震很有价值，小幅振动时弹簧较软，可保证隔振舒适性；遇到大冲击时刚度迅速增大，能够限制极限位移，避免相邻金属部件发生刚性碰撞。

　　建模时需要先明确弹簧的几个关键边界：丝径决定单圈强度和整体刚度基数，大端外径影响安装孔或导向套尺寸，小端外径关系到上端定位方式，自由高度则决定未受载状态下的装配间隙。锥形弹簧的中心线通常为一条空间螺旋线，底面半径和顶面半径不同，螺距沿轴向可按等节距设计，也可根据压并顺序进行微调。扫掠截面采用圆形金属丝截面，沿螺旋路径连续生成实体；端部支撑圈需要结合工艺习惯处理，常见做法是将端部磨平或收紧，使端面尽量垂直于轴线，保证受压时不偏载。

　　从结构设计思路看，锥形弹簧不能只关注外形是否连续光滑，更要核对压缩过程中的圈间干涉。因为小端圈在受压后会进入大端圈内部，若相邻圈的径向间隙不足，弹簧尚未达到设计行程就会发生圈与圈接触摩擦，轻则改变刚度曲线，重则造成局部磨损和异响。合理的做法是在三维环境中模拟不同压缩高度下的位置关系，检查各圈在径向和轴向上的间隙，同时确认压并高度是否满足机构最小空间要求。

　　安装边界方面，弹簧两端通常需要导向或定位。大端可放置在沉孔、弹簧座或导向套内，小端可与压盖、活塞杆定位台或顶块配合。若设备侧向力较大，仅靠端面摩擦并不可靠，应增加中心导杆或外导向筒，防止弹簧受压时屈曲失稳。锥形结构本身具有较好的自稳趋势，但导向面与弹簧外径之间仍需保留合理间隙：间隙过小，热膨胀、制造偏差或表面涂层会导致卡滞；间隙过大，则横向摆动无法有效约束。

　　选材与受力校核也应围绕使用场景展开。普通机械减震可采用碳素弹簧钢丝，承受交变载荷或腐蚀环境时则倾向合金弹簧钢，并配合热处理、喷丸或表面防护处理。设计中需关注最大载荷下的切应力、压并应力以及端部支撑圈接触状态，避免因端部过渡剧烈造成应力集中。对于需要长期往复工作的减震器，还应考虑弹簧疲劳寿命、预压量和工作行程之间的平衡：预压量过小，轻载时可能产生敲击；预压量过大，则剩余行程不足，缓冲能力下降。

　　三维模型在装配阶段的价值，在于把弹簧的自由状态、安装状态和极限压缩状态统一表达清楚。外形上它是连续螺旋实体，工程上却牵涉刚度、行程、导向、干涉和疲劳等多个约束。把圈径变化、端部支撑、安装座配合以及压并空间一并考虑，才能让这只锥形螺旋压缩弹簧既满足视觉结构表达，也能直接服务于后续的机构校核与选型设计。
