未来概念旋翼飞行器结构造型设计

项目分类:飞机 发布时间:2024-08-27 ID:767899
  • 未来概念旋翼飞行器结构造型设计
  • 未来概念旋翼飞行器结构造型设计
  • 未来概念旋翼飞行器结构造型设计
  • 未来概念旋翼飞行器结构造型设计
  • 未来概念旋翼飞行器结构造型设计
  • 未来概念旋翼飞行器结构造型设计
  • 未来概念旋翼飞行器结构造型设计

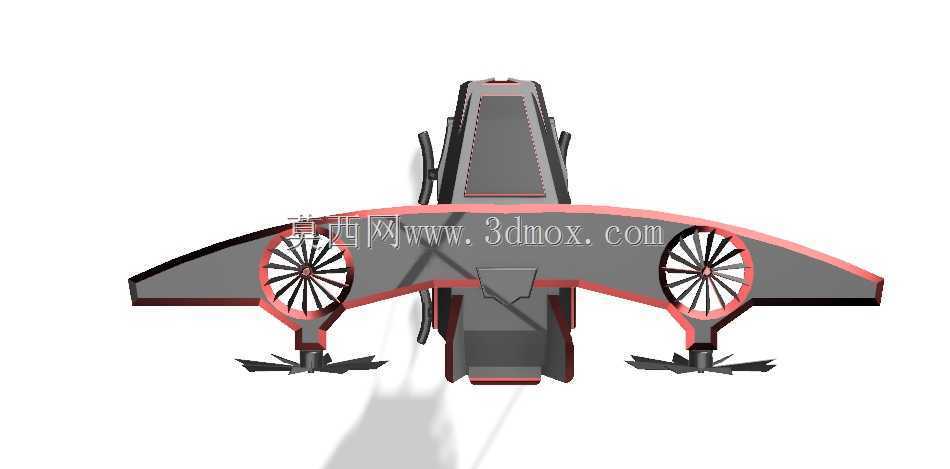

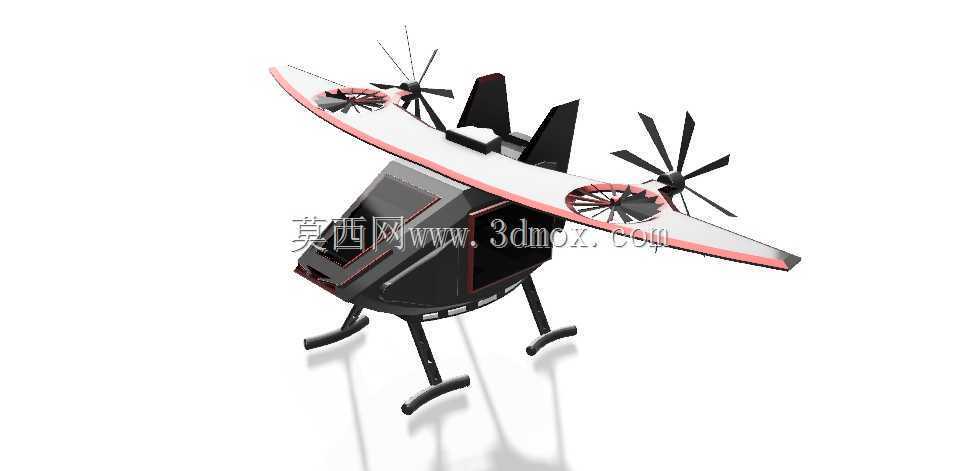

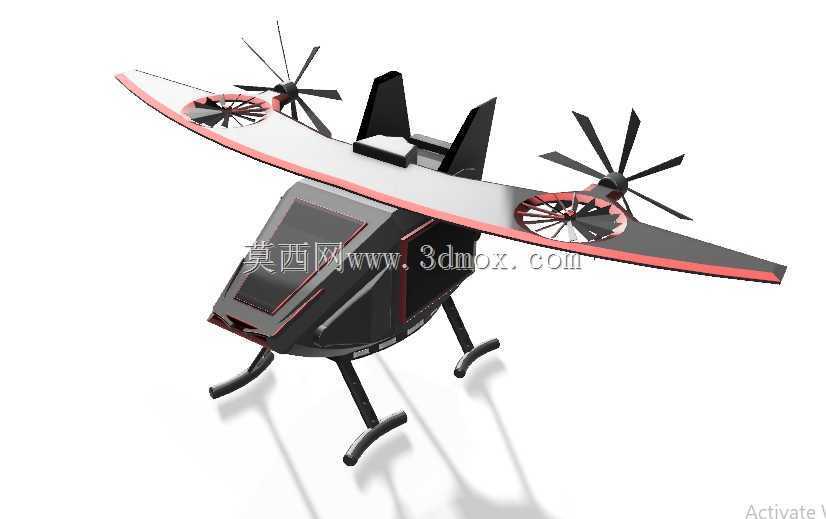

  该作品呈现的是一款面向未来城市低空交通场景的概念旋翼飞行器,整体构型跳出了传统单旋翼带尾桨直升机的布局逻辑,采用宽体短舱加横向延展机翼的组合形式,将多组涵道式旋翼单元沿翼展方向分散布置。这种布局首先在升力分配上具备明显优势:多旋翼分布式排布可以让总升力由多个升力面共同承担,单点升力载荷大幅降低,即便单个旋翼单元出现动力异常,剩余旋翼仍可提供部分升力维持姿态,提升低空飞行的冗余度。横向延伸的机翼同时承担了旋翼安装基座与气动升力面的双重作用,在前飞状态下,固定翼部分可产生部分气动升力,降低旋翼系统的持续负载,兼顾垂直起降与高速巡航两类工况的需求。

  从实际用途维度看,这类飞行器可适配城市内短途通勤、景区低空观光、应急物资快速转运、复杂地形巡检等场景。相较于传统直升机,分布式涵道旋翼的桨叶被环形护圈包裹,在贴近建筑物、人群或林间作业时,外露桨叶碰撞障碍物的风险显著降低,更适合城市低空环境下的高频次起降作业。机身采用封闭式流线短舱设计,前部设置大面积倾斜风挡,可为驾乘人员提供开阔的前向视野,短舱内部预留了乘员舱与机载设备的安装空间,舱体轮廓从机头向机尾逐步收窄,既降低前飞气动阻力,也为后部垂尾结构留出安装位置。

  结构设计层面,整机可划分为机身主承力舱段、左右翼臂、旋翼驱动单元、起落架、尾部安定面五个核心模块。机身主舱作为核心承力基体,采用类似装甲壳体的多面体折面造型,折面结构相较于光滑曲面壳体具备更高的结构刚度,在同等壁厚条件下可更好地分散起降冲击与飞行气动载荷,舱体侧面预留的检修口轮廓可在后续详细设计中对接机载航电、动力系统的维护需求。左右翼臂从机身中部向两侧水平伸展,翼臂前缘做了圆滑过渡处理,后缘线条平直,翼臂内部可铺设动力传输线路与燃油或供电管路,翼臂上的三个旋翼安装座沿展向均匀分布,相邻旋翼的桨盘平面在投影方向上完全错开,避免桨叶旋转时出现气动干涉,涵道护圈与翼臂采用一体化过渡造型,既减少连接处的气动涡流,也能提升翼臂根部的连接强度。

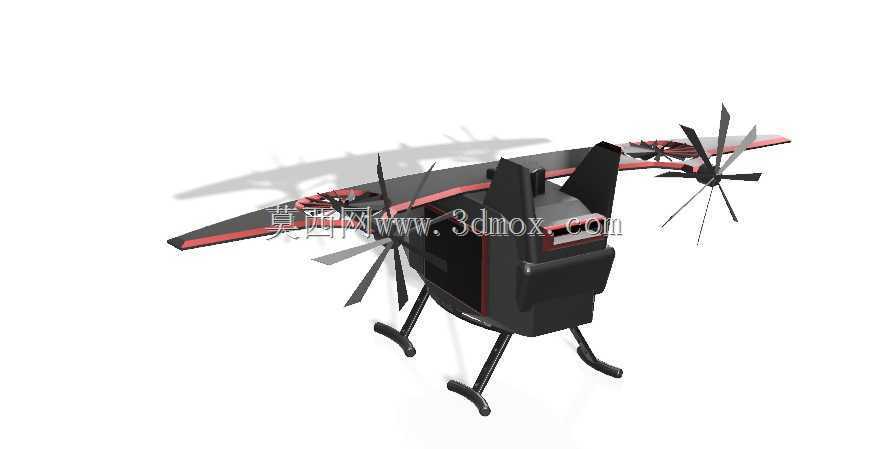

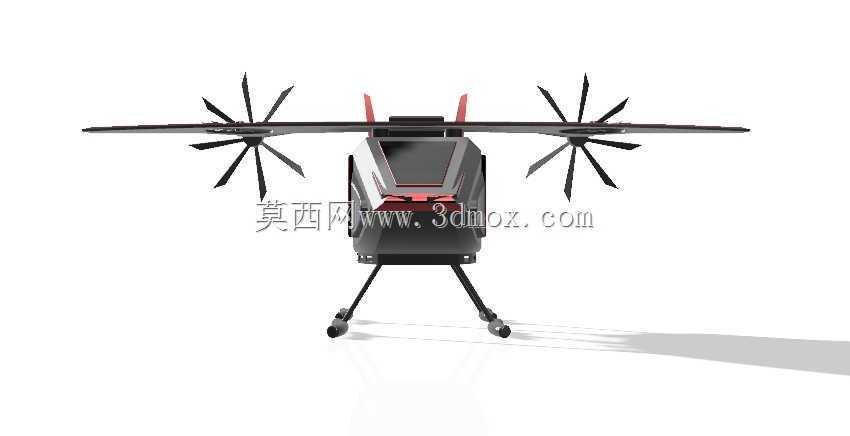

  旋翼单元采用多叶桨设计,每组旋翼配置六片桨叶,相较于常规两叶或三叶桨,多叶桨在相同总拉力下可降低单片桨叶的载荷,减小桨叶直径,进而压缩整机横向尺寸,同时多叶桨的气动噪声更低,更契合城市低空飞行的降噪要求。涵道护圈的环形结构一方面可以约束桨尖涡流,提升旋翼的升力效率,另一方面可作为桨叶的防护结构,抵御低空飞行时的飞鸟、杂物撞击。尾部设置两片向外倾斜的垂直安定面,垂尾后掠的造型可在前飞时提供航向稳定力矩,抵消分布式旋翼可能产生的扭矩差,替代传统直升机尾桨的航向控制功能,省去尾桨传动链路,简化尾部结构。

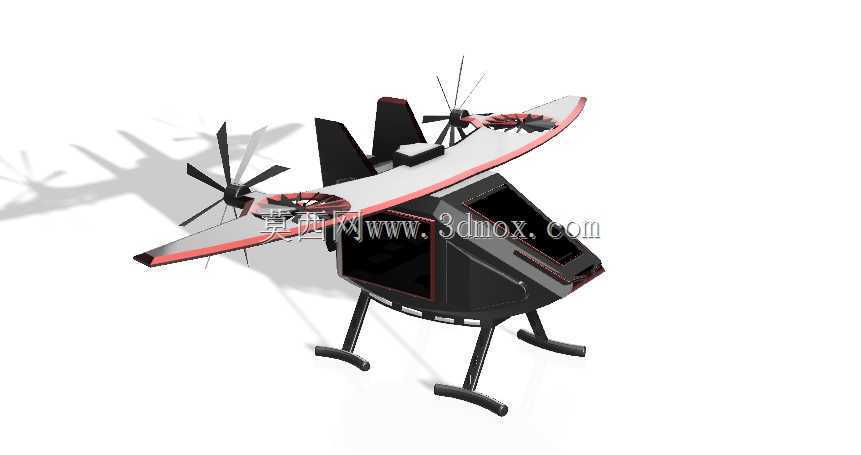

  起落架采用滑橇式构型,两根弧形滑橇通过四根支撑立柱与机身底部连接,支撑立柱呈外倾角度布置,形成稳定的四点支撑结构。滑橇底面为平直接触段,可在平整屋顶、停机坪甚至硬质野外地面直接起降,无需专用起降场地,支撑立柱内部可预留缓冲阻尼结构的安装空间,吸收着陆时的冲击载荷,滑橇的弧形上翘端头可在地面滑行时避免剐蹭障碍物。从安装边界来看,整机横向总宽度由两侧旋翼涵道的外边缘决定,建模时需保证左右旋翼的旋转包络面完全处于涵道护圈内部,旋翼桨尖与涵道内壁预留合理的装配间隙,避免飞行振动导致桨叶剐蹭涵道;机身底部滑橇的最低位置为整机高度方向的下边界,旋翼桨盘的最高位置为上边界,垂尾顶端高度低于旋翼旋转平面,避免在整机收纳、入库时出现局部超高。翼臂与机身的连接区域做了加厚过渡处理,该区域作为翼面升力与旋翼拉力的集中传力路径,需要在详细结构设计中布置加强筋或承力隔框,将气动载荷均匀传递到机身主承力框架上。机身前部的风挡采用大倾角安装,风挡轮廓与机身蒙皮的衔接处做了顺滑过渡,减少高速前飞时的风阻与风噪。整体造型在兼顾未来视觉辨识度的同时,每一处外形特征都对应明确的工程功能逻辑,可作为低空载人飞行器概念方案的结构验证与气动布局参考原型。
