金星探测轨道飞行器星载结构设计

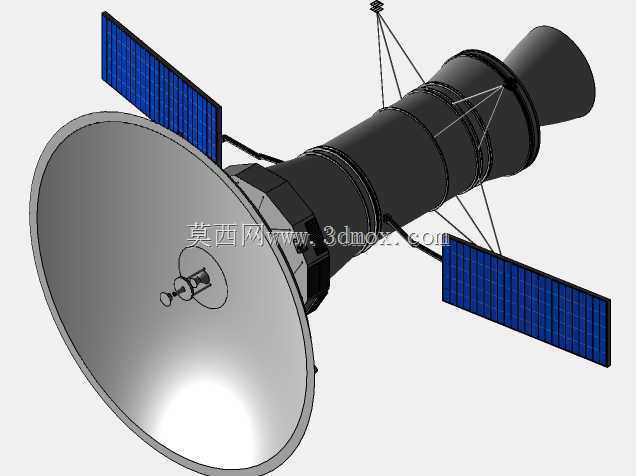

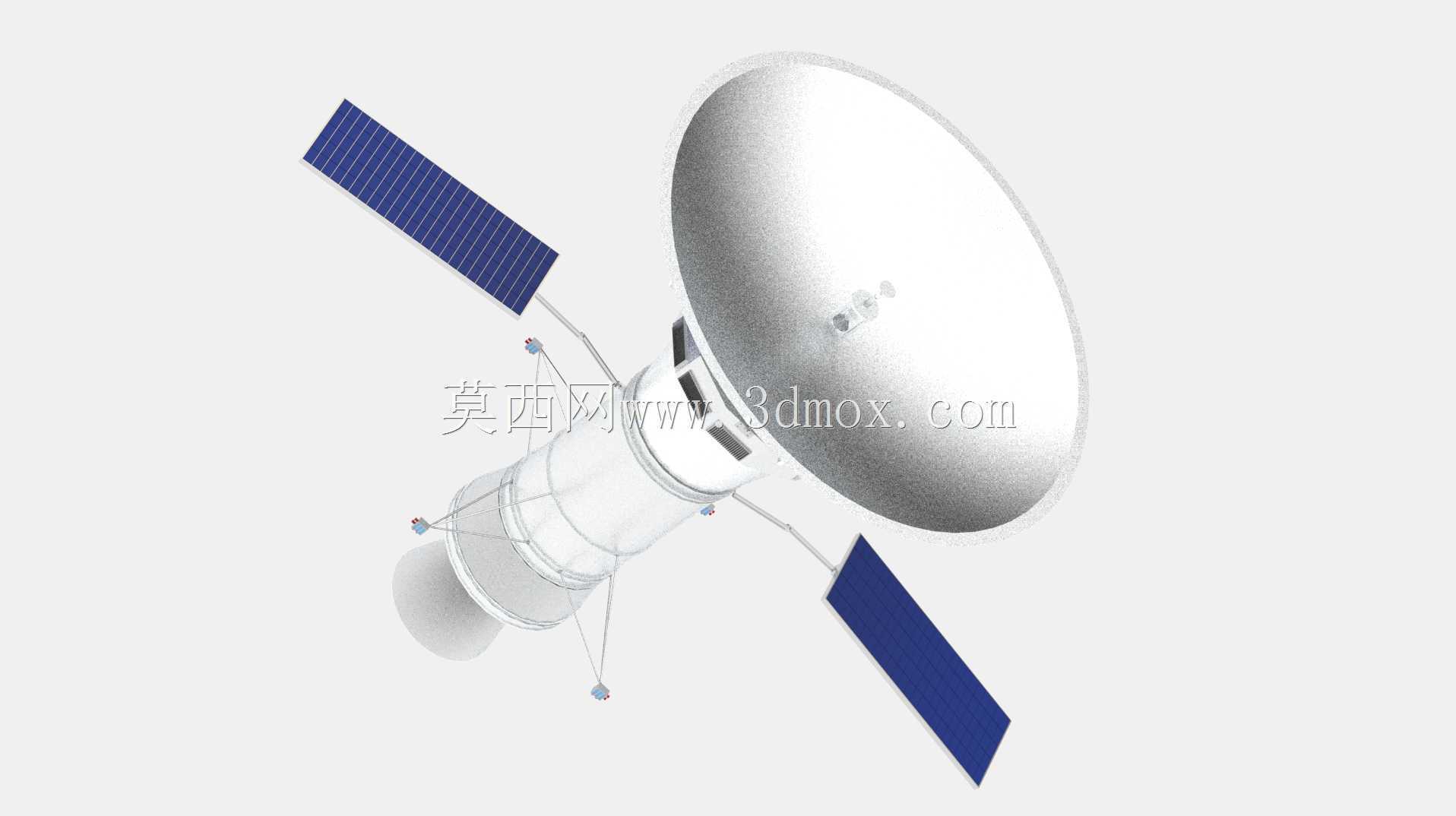

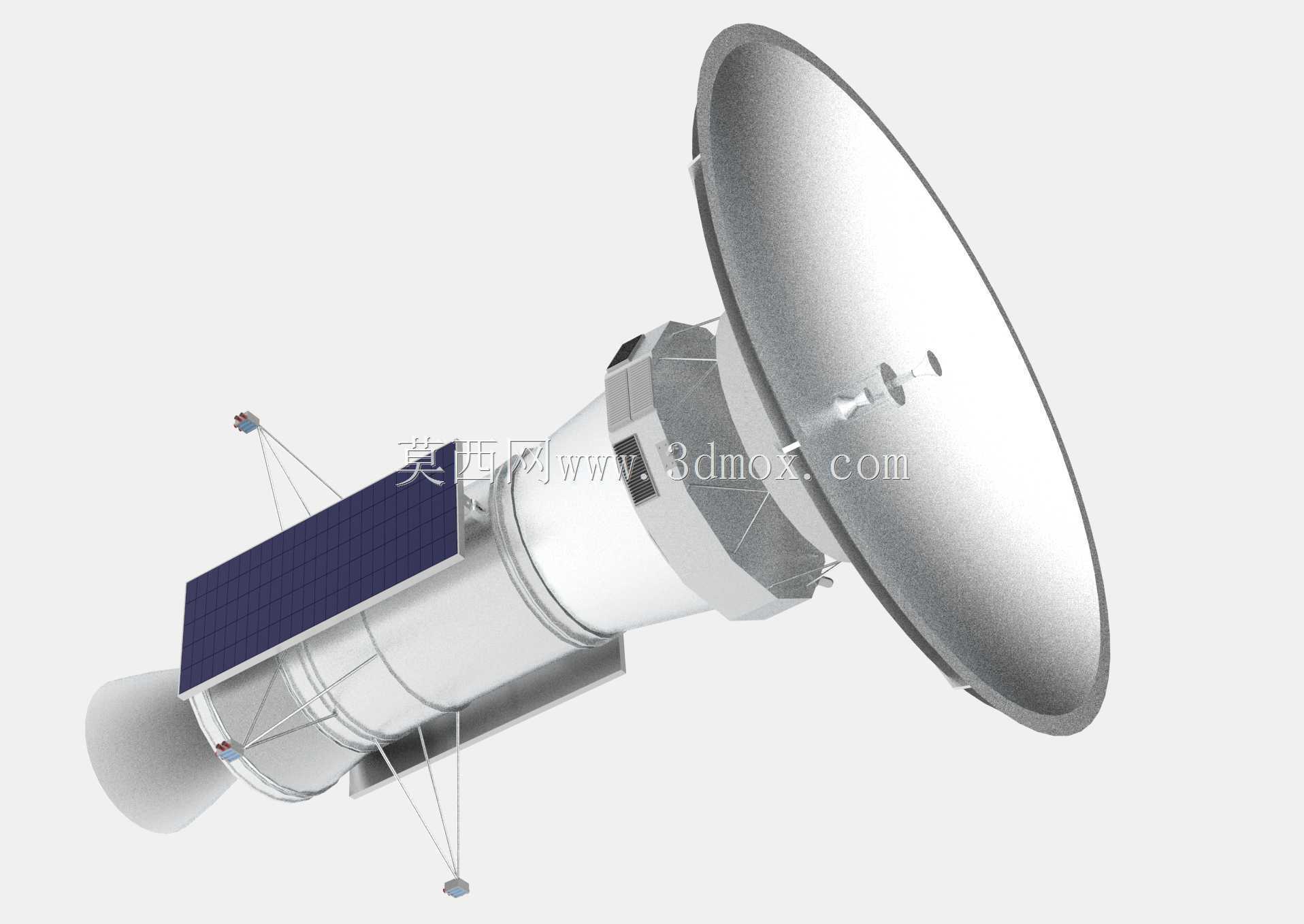

　　这套三维结构围绕金星环绕探测任务的轨道器平台展开，主体构型采用中心承力筒加两侧展开帆板、单侧大口径抛物面通信天线的经典深空探测器布局。中心筒段作为整星主承力骨架，内部串联推进剂贮箱、姿控推力器安装支座、航电设备舱板与热控包覆层，筒体外壁预留多组设备安装法兰与走线槽，所有外接载荷、敏感器、管路均通过标准化支架固定在承力筒外壁的预埋接口上，保证发射段过载载荷能够均匀传递到主承力结构，避免局部应力集中。

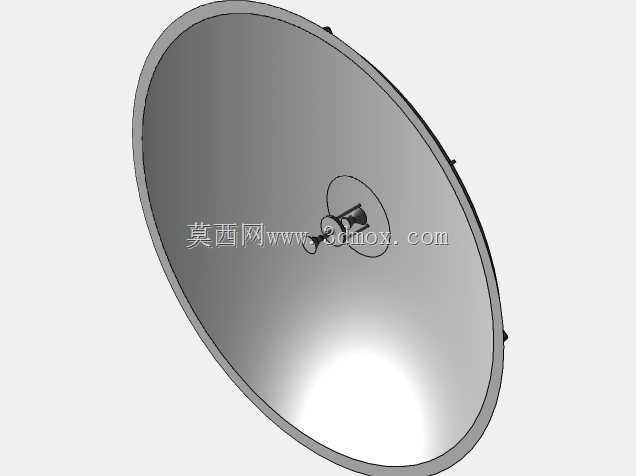

　　大口径抛物面天线布置在星体前端，通过双轴指向机构与星体对接，天线背面敷设轻量化加强筋，反射面采用薄壁曲面成型，在保证面形精度的前提下尽可能压缩结构重量；天线指向机构预留俯仰与方位转动行程，可在轨道巡航阶段与中继通信阶段调整波束指向，对准地球地面站或金星表面的着陆器、气球探测节点，承担高速测控数据回传与指令上行的链路功能。天线与星体之间的连接支架采用桁架式镂空结构，既避开帆板转动的运动包络，也为馈源组件留出安装空间。

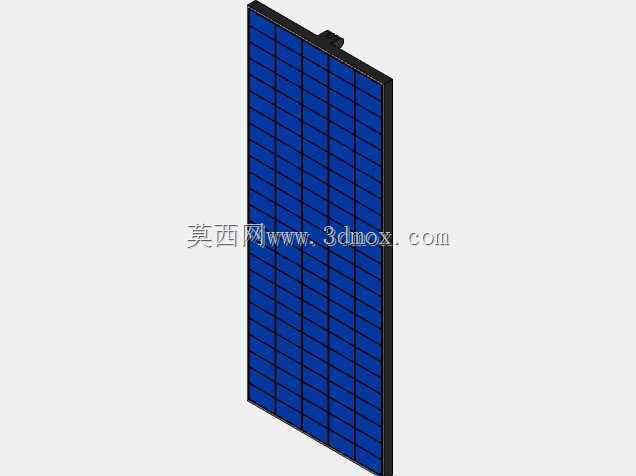

　　两侧太阳能电池阵采用单板展开式构型，每侧帆板通过展开铰链与星体侧墙连接，入轨后铰链锁定形成固定展开角度。帆板基板为蜂窝夹层结构，表面贴装电池片，背面布置温度传感器与加热回路引线；帆板展开后的外缘与星体轴线保持对称间距，整星收拢状态下帆板可折叠贴靠星体侧壁，适配运载火箭整流罩的内部包络。建模时帆板与铰链单独拆分为可动子装配，能够模拟发射段收拢锁定、入轨后展开到位的两种工位状态，方便核对展开过程中帆板与天线、姿控喷管之间是否存在运动干涉。

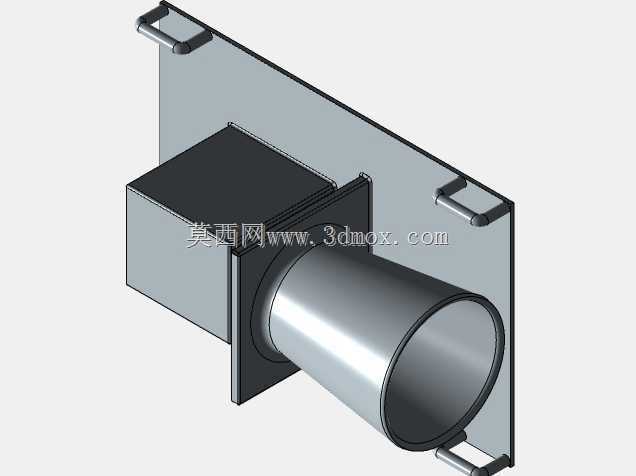

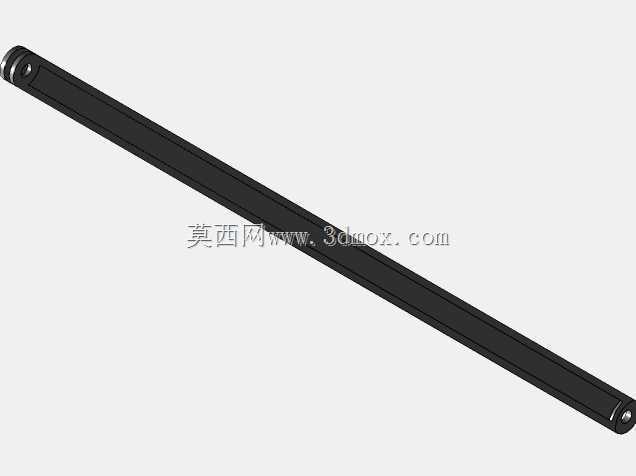

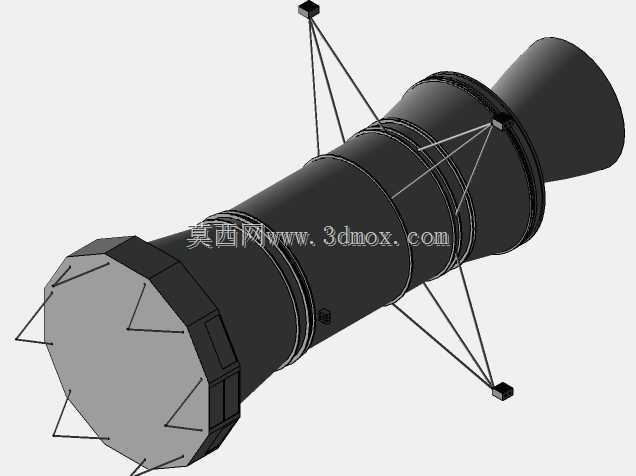

　　星体下部布置推进舱段，外周均匀分布多台小推力姿控发动机，喷口朝向沿径向与轴向错开，用于轨道中途修正、金星捕获制动与环轨维持；推进管路从贮箱引出后沿筒壁走线至各推力器，管夹位置避开热控多层包覆的安装区域。星体表面多处伸出的细杆为敏感器支架，分别安装星敏感器、太阳敏感器与低增益天线，支架长度经过权衡，既保证视场不被帆板与主天线遮挡，又不会让悬臂固有频率过低而与发射振动耦合。

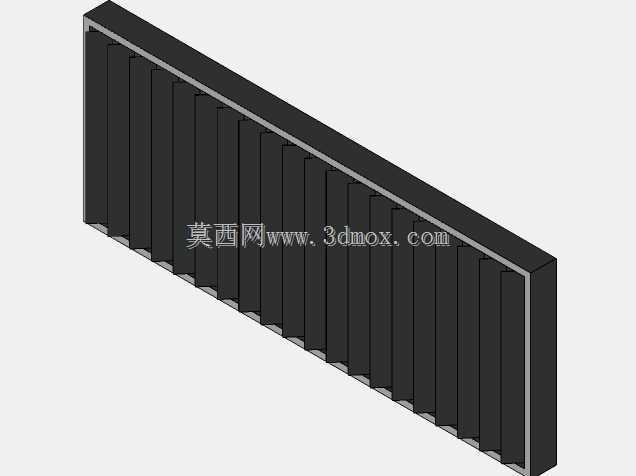

　　从安装边界来看，整星收拢状态的外包络以中心承力筒轴线为基准，帆板折叠后横向尺寸控制在整流罩允许宽度内，天线在发射段可处于收拢锁紧位置，入轨后再释放转动到位；展开状态下两侧帆板对称伸展，主天线旋转至通信指向位置，所有运动部件的极限行程都在装配中做了包络检查。热控层面，星体外部大面积包覆多层隔热组件，针对金星轨道强热流环境，在向阳面与背阴面分别设置不同散热面，设备舱板通过导热路径把内部热量传导至辐射散热器，帆板与天线支架的热膨胀变形量也在结构间隙中预留补偿量。

　　结构建模过程中，承力筒、贮箱、天线反射面、帆板基板、铰链支架、推力器支座均按独立零件拆分，连接关系以同轴配合与面贴合为主，便于后续开展质量特性核算、展开运动仿真与模态分析。整器构型兼顾了深空通信、能源获取、姿态轨道控制与多探测节点中继的任务需求，可作为行星探测轨道器方案论证、结构布置教学与航天器总体设计演示的数字化样机使用。
