德国海福乐推拉式滑轨限位结构组件

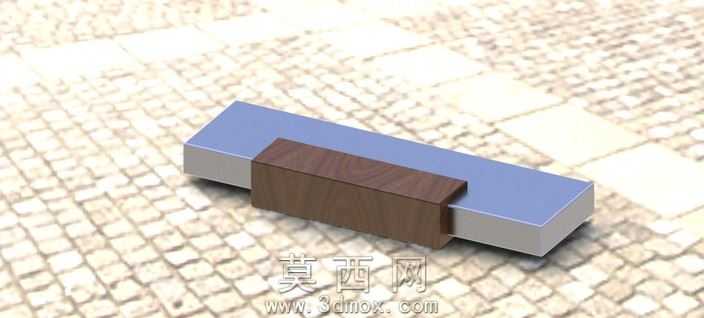

本作品为家具五金领域的推拉式滑轨限位结构组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循五金件的实际装配公差要求，对各部件的配合间隙做了精准设定，确保虚拟装配状态下滑动动作顺畅无卡滞。模型整体由两个长条形基体与一个中部滑动限位块构成，其中两个长条形基体分别为固定轨与活动轨，固定轨采用哑光银灰色金属材质，模拟冷轧钢表面的细腻磨砂质感，活动轨采用淡蓝色哑光硬质涂层材质，模拟滑轨表面的耐磨电泳涂层效果，中部滑动限位块采用深棕色木纹材质，模拟配套家具的木质连接构件，三种材质在渲染阶段做了差异化的光影反射参数调整，金属材质设置了较低的粗糙度与适中的反射强度，涂层材质设置了极低的反射率与均匀的漫反射效果，木质材质则添加了自然的木纹纹理贴图与轻微的凹凸质感，让整体渲染效果贴近真实产品的视觉表现。结构设计上采用了嵌套式滑动配合，固定轨与活动轨的接触面做了等距偏移的配合面设计，中部限位块与活动轨之间采用卡扣式限位结构，可在滑动行程末端实现稳定的位置锁定，避免滑轨脱出。设计思路围绕家具推拉构件的实际使用需求展开，在保证结构强度的前提下尽可能简化部件造型，减少不必要的曲面特征，既降低了建模的复杂度，也适配后续的生产加工工艺要求，模型的所有特征均保留了完整的参数化历史记录，可根据实际使用场景调整滑轨的长度、宽度以及限位块的行程距离，具备较强的通用性与可修改性，可直接用于家具五金方案的展示、结构验证以及相关产品的设计参考。
