垂直起降喷气验证机升力体机身结构

　　这套升力体机身结构面向垂直起降喷气式验证平台的前期方案推演，建模时没有沿用常规圆筒机身加独立机翼的拆分思路，而是把承力、气动、设备容纳三个需求压到同一块融合外形里。从现场使用场景看，这类构型主要服务于短距或垂直起降试验、低空高速过渡飞行验证以及无人喷气平台的总体布置评估；在没有完整跑道的临时起降点，机体需要依靠升力面在低速阶段维持足够配平能力，进入平飞后又要减少外露部件带来的阻力增量。

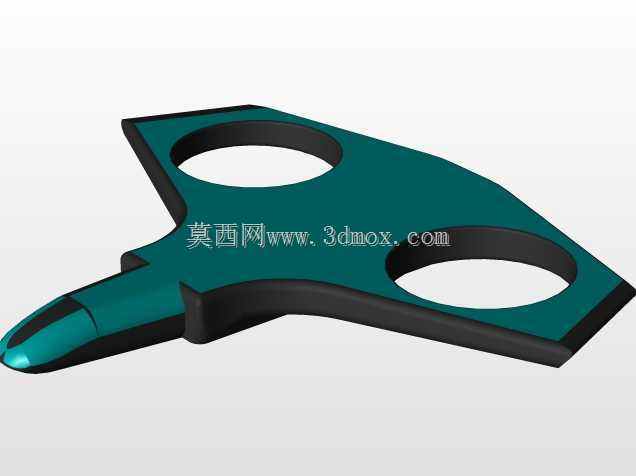

　　外形处理上，模型呈现为一块上表面平缓、下表面向内收束的扁宽融合体。宽扁平面并不是单纯为了视觉效果，而是在悬停和低速过渡时提供较大的气动阻尼，降低姿态微小扰动引起的侧滑；前缘到后缘的连续斜面则让来流能够沿机身下表面平顺加速，避免早期方案中机身与机翼交接处出现突兀折角。侧面的内收棱线把下部宽度逐步压缩，既给喷流或升力装置预留出口边界，也使腹部区域形成相对明确的设备安装腔。实际建模时，棱线位置不能只按外观顺滑度确定，需要同时检查内部油箱、航电盒、进气道或喷管轴线是否与外壁发生干涉。

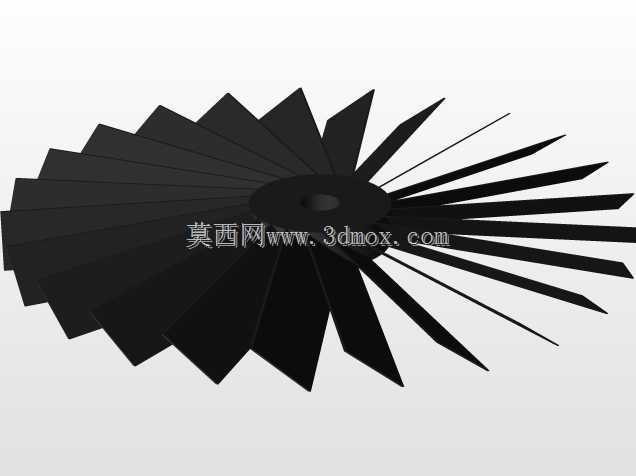

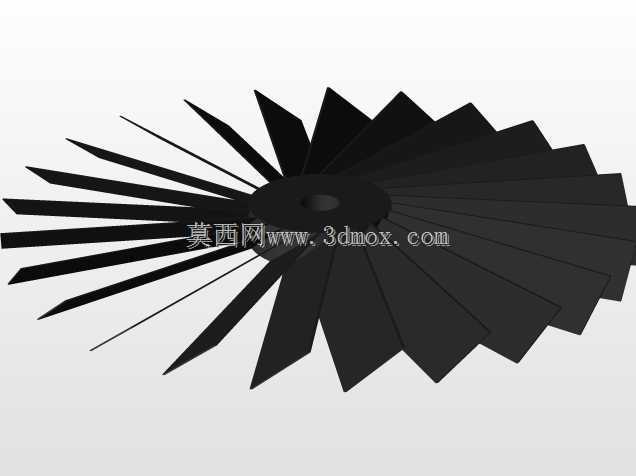

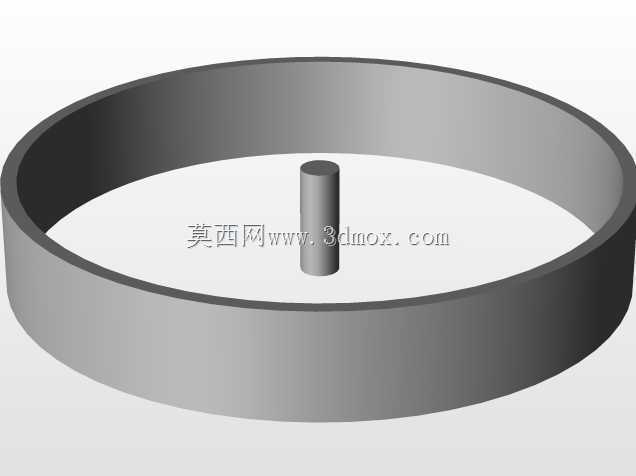

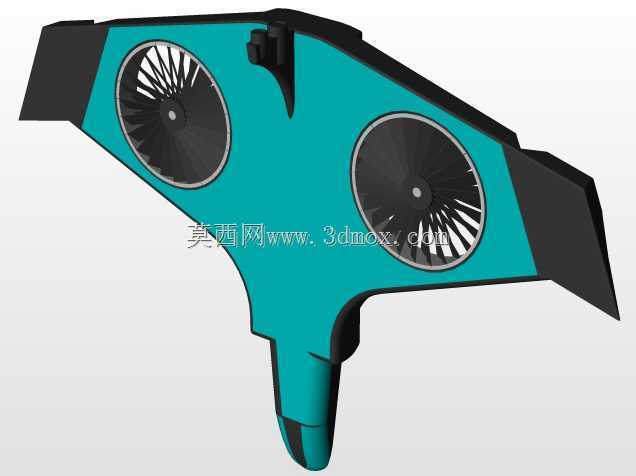

　　安装边界方面，这类升力体的最大宽度决定了地面保障支架的跨距，腹部最低点则决定起降架或缓冲支柱的行程。若后续布置垂直升力喷口，喷口中心应避开主承力隔板，并与机身侧壁保留热防护和维护拆装空间；若采用升力风扇方案，风扇舱上下面需要留出进气与排气通道，模型中的实体区域可作为初步占位，后续再按风扇直径、传动轴位置和舵机拉杆走向切分舱段。机身尾部的楔形收束适合布置主推进喷管，喷管轴线与机体重心的相对高度会直接影响悬停转平飞时的俯仰配平，因此在结构细化前应先把重心包线和推力线标注在装配环境中。

　　设计思路上，该结构强调“外形即骨架”的推演价值。宽体上表面可作为蒙皮与纵向梁的贴合基准，内部沿前后方向设置主承力框，左右两侧利用较厚的翼根过渡区布置管路、线缆和燃油空间；下表面收窄后虽然可用容积减小，但正好适合集中放置发动机、矢量喷口或姿态控制组件。对于试制人员，模型还可用于检查地面拖车、吊装点和维护口盖的位置：吊装点不宜放在曲率变化剧烈的薄边缘，维护口盖则应避开主框和喷流影响区。

　　在气动与结构耦合检查中，前缘厚度、侧壁倾角和底部斜切面需要一起评估。前缘过薄会限制防冰管路或前缘肋的布置，过厚又会增加高速阻力；侧壁倾角影响喷流回吸和横向稳定性，底部斜切角度则关系到离地间隙与喷流扩散。通过三维实体先行，可以把这些约束放在同一模型里剖切验证，再反推框段间距、蒙皮分块和口盖开启方向，使概念构型不只停留在外观展示，而能继续向详细结构设计和验证机总装推进。
