航模双天电机后支柱转接适配座

　　该转接适配座主要面向固定翼遥控模型飞机的动力后支柱安装场景，常见于F3A特技机、像真机及采用尾部或后置电机布局的机型。实际装机时，电机并不直接固定在机身蒙皮或泡沫承力区上，而是通过该类适配件把电机安装法兰、支柱杆和机身局部结构串联起来，使推力线、电机轴线和机身承力路径保持一致。对于后置动力布局，电机工作时会产生持续推力、振动和扭矩反作用，若直接依赖薄板或泡沫局部受力，容易出现安装孔撕裂、支柱偏摆、推力线漂移等问题；该适配座通过上部圆筒与下部扩口锥台形成过渡，把集中载荷扩散到更大的接触区域，再传递给机身或支柱连接结构。

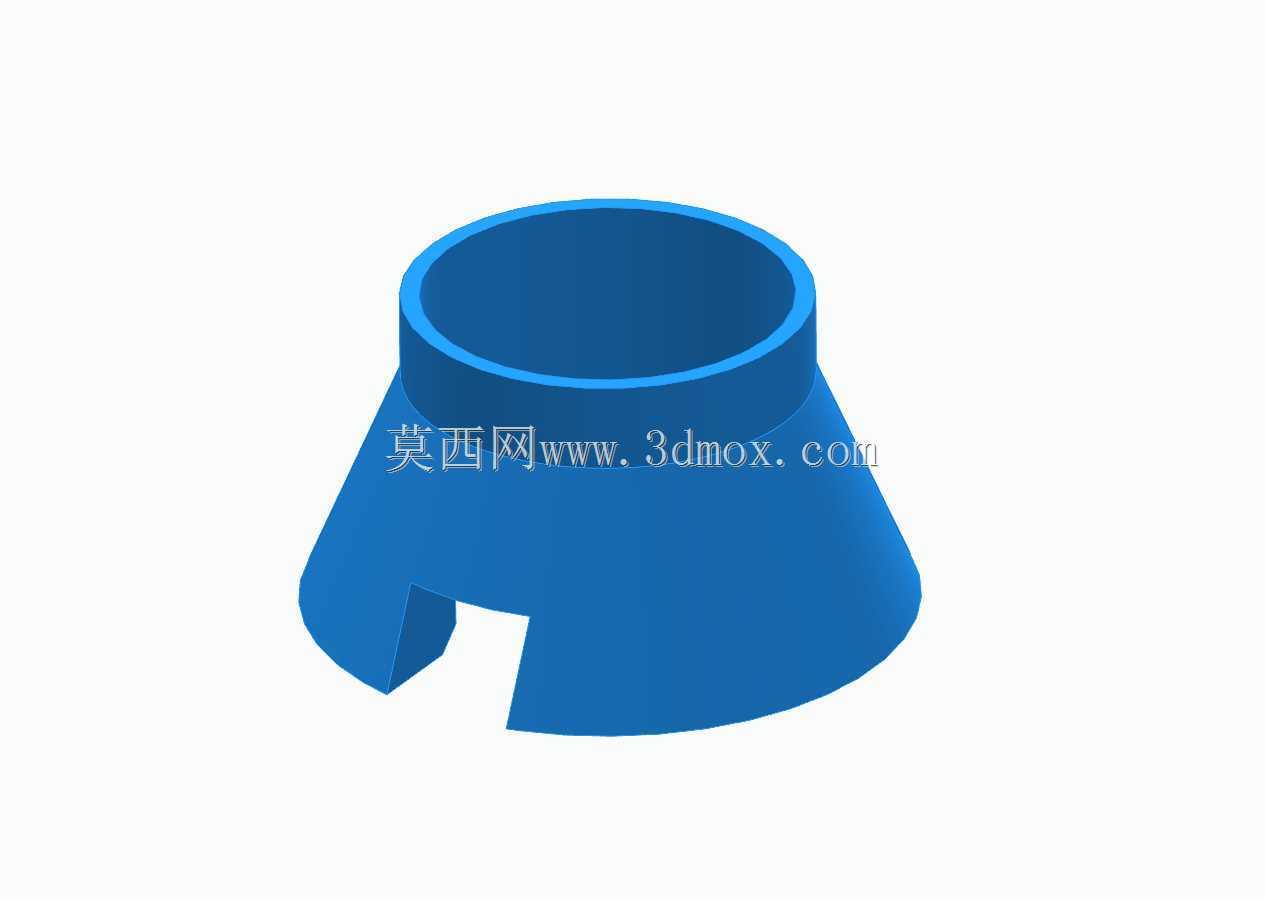

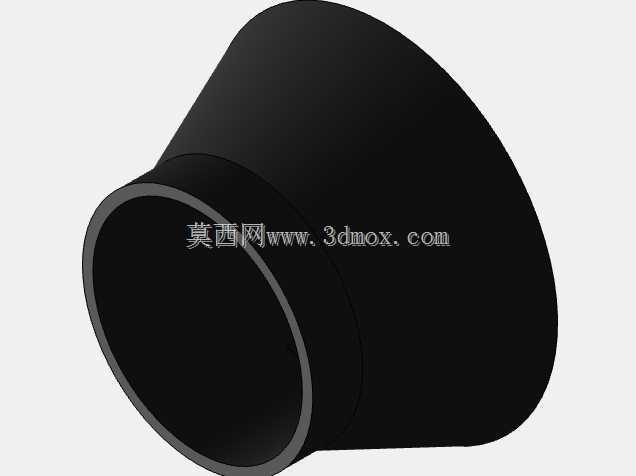

　　从结构形式看，零件上部为带一定壁厚的圆筒段，用于与电机后支柱、圆管或对应安装座形成配合。圆筒内壁承担径向定位作用，外壁保留连续环向刚度，可减少夹紧后出现椭圆变形。圆筒下方过渡为向外扩张的锥台形壳体，轮廓由上至下逐渐放大，这种形态不是单纯的外观处理，而是兼顾避让、减重和载荷扩散：锥面能够把上部圆筒传来的轴向推力沿斜向分散到底部较大边界，同时为电机端部、线束、螺钉头或相邻机身曲面留出空间。底部开设缺口，使适配座在安装时能够跨过筋位、尾梁、机身开口或支柱连接区域，避免与既有结构发生干涉。

　　建模时应优先确认上部圆筒的配合直径、有效配合深度和壁厚。配合段过短会导致支柱夹持不稳定，过长则可能侵占电机尾部空间；壁厚过薄会在螺钉锁紧或振动工况下产生局部凹陷，过厚又会增加机头或尾部重量。对于F3A这类对重心和姿态响应敏感的机型，零件重量虽然不大，但位于动力轴线附近，仍会影响整机平衡，因此锥台区域宜采用均匀薄壁思路，在保证底部边缘和上部环带刚度的前提下减少无效材料。底部轮廓需要结合实际机身曲面或尾撑宽度确定，扩口外缘不能只按视觉比例绘制，应检查装机后是否与蒙皮、尾轮支架、拉杆或舵机摇臂发生空间冲突。

　　安装边界方面，上部圆筒轴线应与电机推力线重合，锥台底面或缺口周边则作为与机身结构贴合、绑定或螺钉固定的边界。若采用胶粘方式，锥面与底部边缘需要提供足够的贴合面积，并让受力方向尽量沿壳体轴向传递；若采用螺钉或卡箍固定，应在圆筒附近设置局部加厚区，避免锁紧力直接作用在薄锥面上。底部缺口的宽度要兼顾装配通道和结构连续性，缺口两侧保留的支脚不能过窄，否则在着陆冲击或发动机急加速时容易形成应力集中。圆角过渡应贯穿圆筒与锥台、锥台与底边、缺口根部等位置，尤其是缺口根部，不能以尖锐直角结束，否则3D打印或注塑成型后容易在振动疲劳下开裂。

　　在三维结构设计中，该件适合按回转体加局部切除的方式建立：先完成圆筒和锥台的主体曲面，保证壁厚一致，再依据装机干涉范围切出底部缺口，最后检查各安装面的同轴度和接触关系。锥台外倾角度需要与机身尾部曲面相协调，角度过小，载荷扩散范围不足；角度过大，则可能造成边缘翘起、贴合不良或外观突兀。对于后置电机方案，还应同步考虑电机散热和线束走向，圆筒内部不能与电机后盖、电容或接线端子发生摩擦，缺口也可作为线束避让和装配操作空间。

　　实际使用中，该适配件承担的是定位、转接和载荷扩散三类功能。定位体现在圆筒与支柱之间的同轴约束，转接种体现在不同直径、不同安装形式之间的界面统一，载荷扩散则通过锥台壳体把电机推力和振动传递到更宽的机身承力区。设计评审时应重点核对轴线高度、圆筒配合长度、底部缺口方向、外缘边界以及与相邻零件的最小间隙，确保装机后推力线不偏移、支柱不松动、长期振动下不出现裂纹。
