电力设备线束布线收缩包覆结构设计

　　在电力成套设备的整机结构开发环节，舱内多回路线束的规整与防护一直是结构工程师需要重点落地的细节，尤其是变压器类产品的内部布线，既要满足强弱电回路的安全间距要求，也要避免线束在设备长期运行、振动、温变环境下出现移位、磨损、外皮剐蹭的问题。这套收缩包覆结构的设计思路，正是针对舱内多股并行线束的集中防护需求展开，没有采用零散扎带逐点固定的常规方案，而是通过参数化驱动的收缩包覆逻辑，让防护结构可以随线束的排布路径、线束束径、分支位置自动适配生成，大幅减少了重复建模的工作量。

　　从实际应用场景来看，这类收缩包覆结构多用于变压器柜体内部、电力设备舱的走线区域，覆盖从主回路动力线束到信号控制线束的集中规整段。设备运行过程中，柜体内部会存在持续的低频振动，同时变压器工作带来的温升会让舱内空气存在温度循环变化，普通的扎带固定方式仅能约束线束的径向位置，扎带与线束外皮接触的位置长期受压容易出现压痕，相邻线束之间如果没有连续的隔离防护，走线经过钣金锐边、安装支架棱角的位置，很容易在长期微动摩擦下出现外皮破损。收缩包覆结构相当于沿整段走线路径形成连续的防护层，把多股分散线束收拢为一个整体走线束，既可以让舱内走线排布更规整，也能在线束经过钣金边界、结构干涉区域时提供连续的耐磨、隔振防护。

　　设计过程中首先要梳理的是舱内的走线边界：变压器柜体内部的安装空间里，侧边排布有接线端子排、功率元件、固定支架，线束从一侧接线区延伸到另一侧元件接口的路径，需要避开元件的安装预留位、柜体的装配紧固空间，同时要和高压带电部件保持足够的安全爬电距离。收缩包覆结构的生成逻辑，是先确定主线束的中心走线路径，再根据该路径下包裹的线束总数量、单根线束外径计算收拢后的束体总直径，包覆结构的内壁尺寸会比线束束体的外径留出合理的装配余量，既不会因为余量过大导致包覆后线束在内部窜动，也不会因为尺寸过紧导致装配时线束难以穿入、甚至压伤线芯外皮。

　　结构的外形随走线路径自然成型，在直线走线段包覆结构保持等截面的规整形态，在走线转弯位置，包覆结构会随路径的折弯半径自动过渡，折弯处的曲率半径会结合线束的最小允许弯曲半径设定，避免转弯位置包覆结构过度挤压线束，导致线芯弯折受损。在线束出现分支的位置，包覆结构会自然分出对应方向的支段包覆口，每个分支口的尺寸单独适配该分支线束的束径，分支位置的过渡段做圆滑收边处理，不存在尖锐的结构棱角，防止装配和后续维护时割伤线束外皮或者操作人员。

　　安装边界的匹配是这类结构落地时必须核对的重点：包覆完成后的整体线束总成，外侧轮廓到周边钣金壁、元件外壳、安装支架的间隙需要预留出至少装配操作空间，尤其是在柜体侧壁的走线槽附近，包覆后的束体尺寸要和走线槽的内部宽度、深度匹配，保证束体可以顺利嵌入槽内，后续加装槽盖时不会出现挤压干涉。在靠近接线端子的位置，包覆结构的终止端会和端子根部保持合适的距离，既让端子前的线束段保持规整，也不会因为包覆结构延伸到端子压接位置，影响端子的紧固安装和后续接线检修。

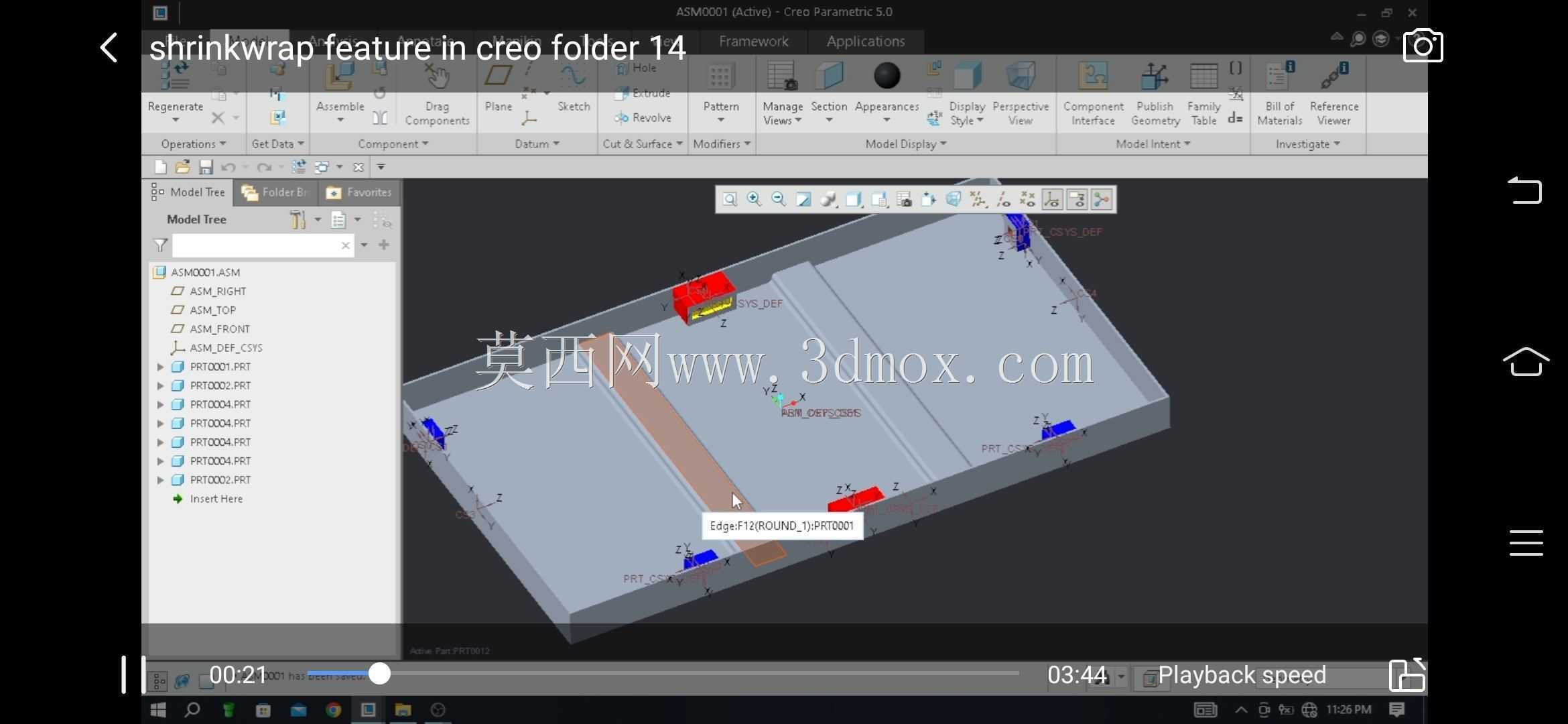

　　从功能特性上，这种参数化收缩包覆的设计方式，在布线方案调整时的适配效率很高。当舱内元件位置出现变动、走线路径需要偏移，或者某段走线的线束数量增减导致束径变化时，只需要更新路径曲线和束径参数，包覆结构就可以自动重新生成，不需要工程师逐段重新扫掠、修剪实体，能有效避免手动建模容易出现的路径错位、壁厚不均、分支位置干涉等问题。结构的壁厚根据防护等级和舱内环境设定，在常规的干燥柜内环境下采用适中的壁厚，兼顾防护能力和结构占用空间，不会因为包覆层过厚额外占用过多柜内走线空间，影响其他部件的安装布局。

　　实际装配时，收拢后的包覆线束整体刚性比零散线束更好，走线时可以直接沿预设的走线槽推送就位，不需要逐根整理线束顺序，装配工序的操作流畅度明显提升。后续设备维护需要排查线路时，连续的包覆段也能让线束的走向一目了然，不同回路的线束在包覆段内保持相对固定的位置，不会因为多次检修拉扯出现线束交叉错乱的情况。在结构校验阶段，还需要模拟柜体最大振动工况下包覆线束的位移量，确认束体的固定卡点位置设置合理，不会在长期振动下出现沿走线方向的窜动，同时核对包覆结构和周边所有运动部件、发热元件的间隙，避开高温区域的热影响范围，保证防护结构在设备全生命周期内都能稳定起到线束收拢、防护、隔磨的作用。
