电力变压器柜内参数化三维布线设计

　　这套三维布线方案围绕电力变压器成套设备的柜内电气连接展开，重点处理变压器本体、端子排、控制元件、监测仪表与进出线接口之间的线束组织关系。在实际工程中，变压器柜体内部空间紧凑，既有一次动力回路的大截面线缆，也有二次控制、信号采集、温度监测和保护联锁等多类弱电线束，若仅依靠二维原理图或现场经验排布，往往在装配阶段才发现走线干涉、弯曲半径不足、检修口被遮挡等问题。参数化三维布线的价值，在于把路径、间距、接头位置和固定点提前纳入统一模型，使结构、电气与装配人员在同一空间关系下校核方案。

　　从应用场景看，该类布线常见于工业配电、箱变配套、变电站辅助控制以及变压器试验台架等环境。动力线缆需要考虑载流、散热和与金属边缘的安全距离，控制线缆则要避免与强电回路长距离并行，减少电磁干扰对采样信号的影响。模型中将主干线束沿柜体骨架和线槽方向组织，分支线束再从主干节点引向具体元件，这样既符合车间装配习惯，也便于后期维护时沿固定路径排查回路。对于变压器顶部、侧壁和接线端子区域，线束不能直接悬空跨越发热部件，也不能遮挡铭牌、分接开关操作位或测温元件，因此在路径规划时需要预留操作手空间和视觉检查通道。

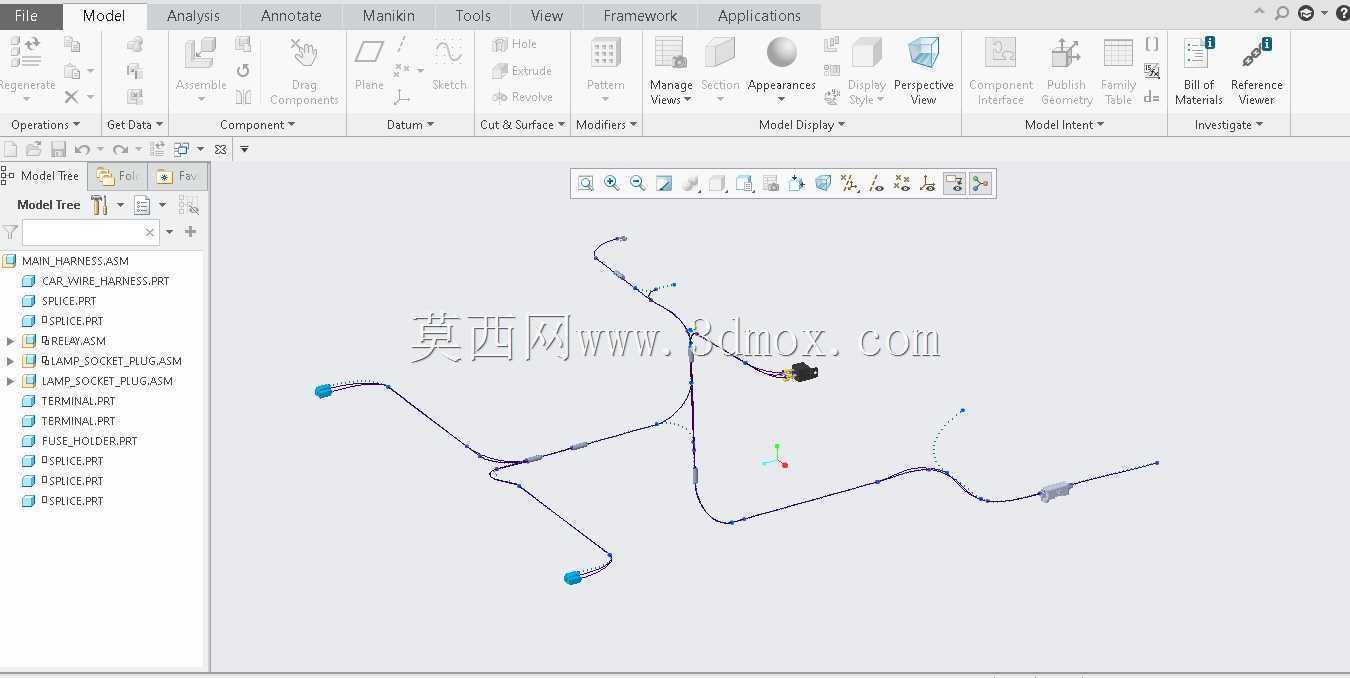

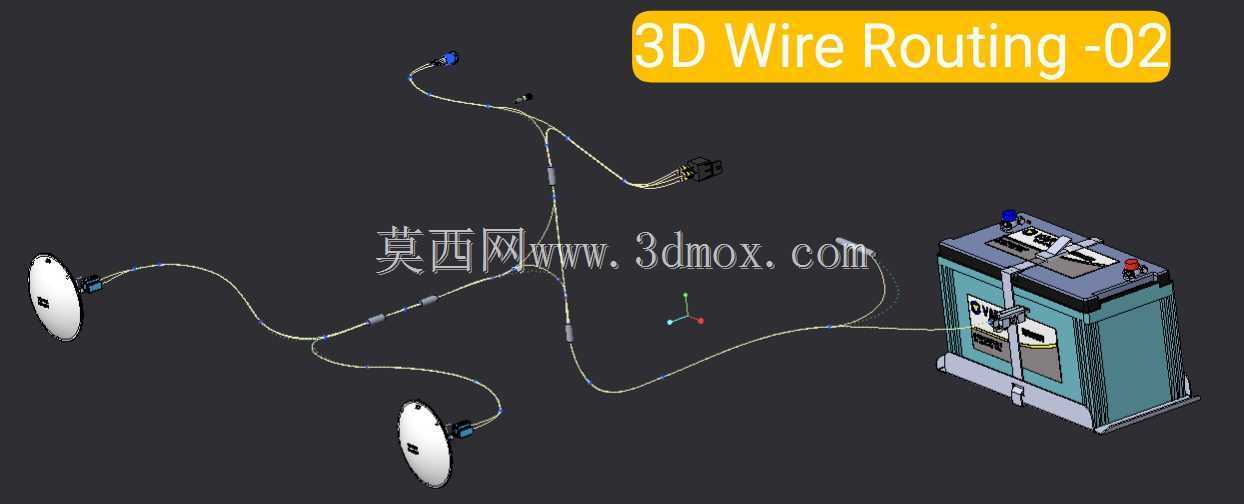

　　功能特性上，参数化布线并不只是把线缆画成三维曲线，而是将工程约束嵌入走线逻辑。主干路径可依据柜体骨架、安装板孔位和线槽中心线进行驱动，当端子位置、元件外形或柜体尺寸调整时，相关线束能够随基准更新，减少重复建模工作量。线束分支处设置过渡段，避免多根线缆在同一拐点形成锐角堆叠；进入端子排前保留平直段，使压接端子和线号标识有足够安装位置。对于需要穿过隔板或门板的部位，模型中应体现护线圈、走线孔和防磨保护边界，线缆通过后仍需保持合理活动余量，防止门板开合或设备振动时拉扯接点。

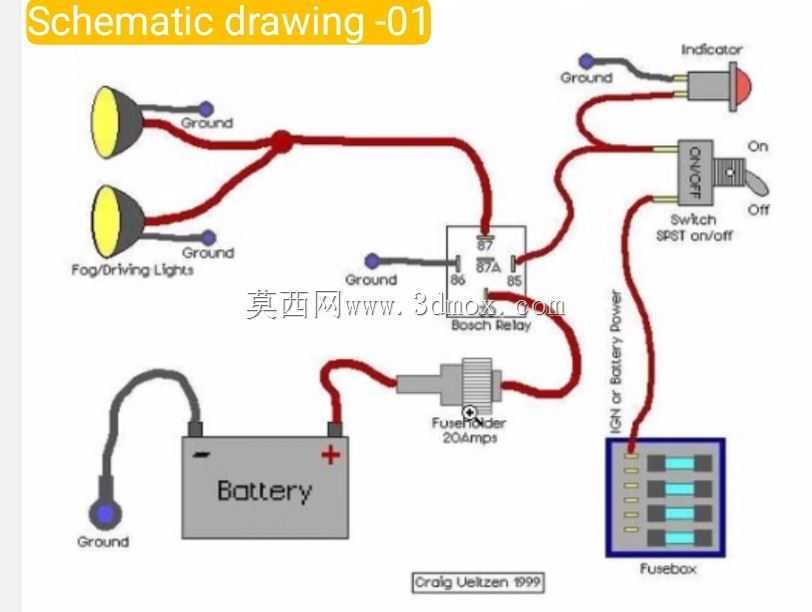

　　设计思路上，先确定电气连接关系和元件空间坐标，再按照电压等级、信号类型和维护频率划分线束层级。一次动力线尽量短而顺，减少不必要的绕行；二次信号线与动力线分槽或分层布置，交叉处采用近似垂直通过的方式，降低耦合影响。温度传感器、瓦斯继电器、风机控制等回路通常线径较细，若与粗电缆混扎，容易被挤压或在检修时误碰，因此模型中将其归入独立支线，并在靠近元件端设置单独固定点。线束绑扎间距并非均匀套用固定数值，而是根据线束直径、走向和振动条件调整：水平段以承托为主，垂直段以防滑移为主，转弯前后分别设置固定点，使线缆重量不集中作用在端子上。

　　外形尺寸与安装边界方面，布线模型需要与柜体框架、门板开启范围、母排绝缘距离和元件维护空间同步校核。线槽填充率不宜过满，模型中应能直观看出线缆堆叠高度与槽盖闭合间隙；柜角、焊缝、螺栓头和锐边位置要保留防护距离，必要时通过增加护边或调整走线孔位置解决。变压器本体附近的线束还要考虑温升影响，贴近壳体或散热区域时应留出热空气流通通道，不能把线缆贴在高温表面上。接线端子处的线束弯曲半径应满足线径和工艺要求，尤其多芯屏蔽线、软电缆和带护套线缆，过小折弯会损伤芯线或改变屏蔽连续性。

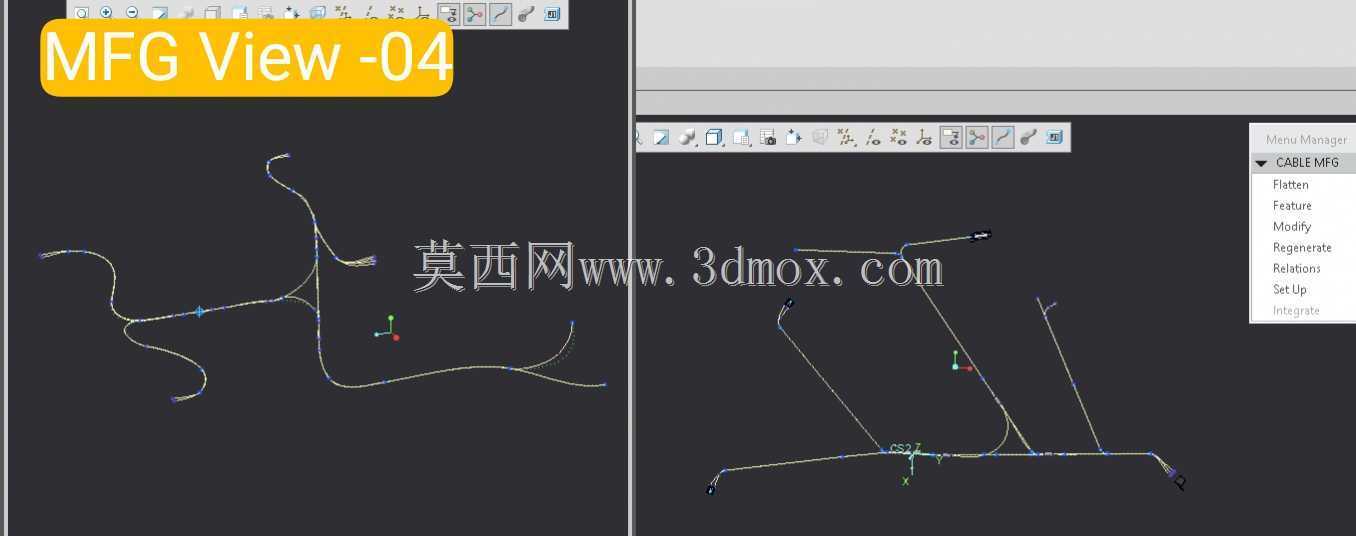

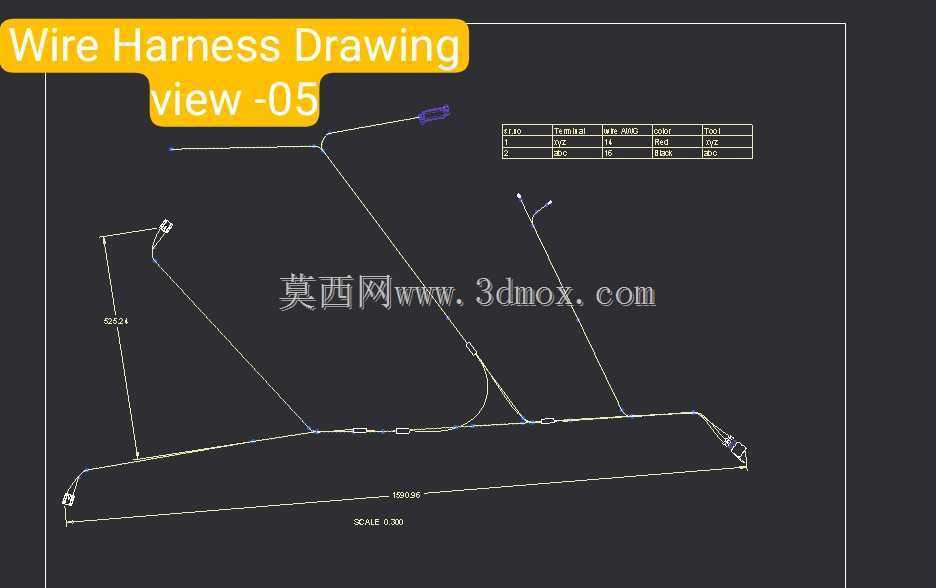

　　在装配实现层面，三维模型可直接用于输出线束长度预估、分支位置、固定点数量和走线顺序。车间预制线束时，可按模型中的主干长度和分支节点进行下料、套号、压接和绑扎，再到柜内完成敷设，这比完全现场配作更有利于一致性控制。对于多台同规格变压器设备，参数化模板还能复用走线路由，仅根据元件选型差异调整局部节点。需要注意的是，模型中的线束直径应按实际电缆外径建立，不能用中心线简单代替，否则线槽容量、绑扎束径和穿孔间隙都会失真。

　　从维护角度看，合理的三维布线应让常用端子、熔断器、继电器和通信模块前方保持可达性，线束不应横在拆装路径上。门板线束采用过渡段长度校核，既能满足开门角度，又不会在关门时形成堆积。设备运输过程中的振动也需要纳入考虑，固定卡子之间的线束不宜过长悬空，跨接运动部件处要设置柔性余量。通过这种方式，变压器柜内的电气连接不再是二维图纸后的补充工作，而是与结构布局、热场、绝缘和装配工艺共同构成完整的设备设计对象。
