DVI视频信号传输连接线结构

　　在台式计算机、工业工控机、早期液晶显示器、投影设备以及嵌入式显示终端的装配场景中，DVI线缆承担着数字视频信号从主机显卡输出端向显示设备输入端稳定传输的任务。与消费级短线不同，工业现场的显示链路往往要跨越控制柜、操作台面和设备机架，线缆既要保证插头可靠锁紧，又要在弯折、拖拽和长期通电环境下维持信号完整性，因此三维结构建模时不能只画一根简单圆管，而需要把两端接头、锁紧机构、护套、磁环和线材本体的空间关系完整表达出来。

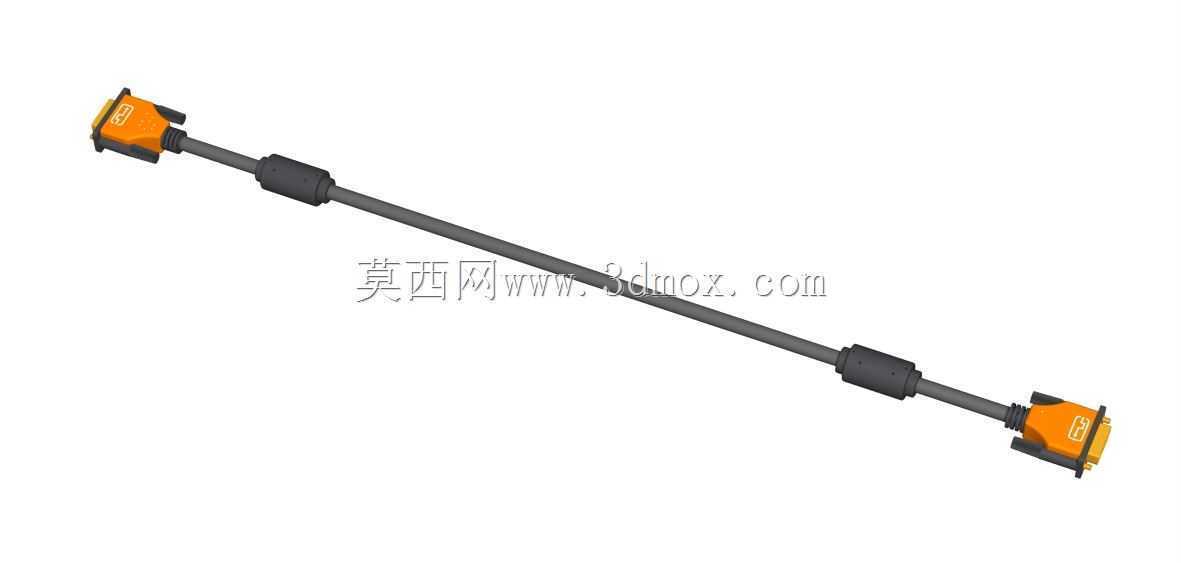

　　该模型呈现的是一根两端均为DVI接口的视频连接线。端部接头采用矩形金属壳体加橙色塑料外壳的组合形式，壳体轮廓对应DVI多针连接器的标准断面，侧面保留螺钉锁紧所需的结构边界。实际使用时，插头插入显卡或显示器的DVI母座后，两侧滚花螺钉与母座螺纹柱配合，可防止振动环境中接头松脱。建模时将接头端部的插接口、外壳台阶、螺钉位置以及尾部应力释放段分别建出，能够在设备布线阶段检查插头与机柜开孔、线槽边缘、相邻接口之间的干涉情况。

　　线缆中段设置了两个加粗的圆柱形滤波磁环，位置靠近两端接头。磁环外部通过黑色塑封结构固定在线身上，其作用是抑制高频电磁干扰，降低视频信号在长距离传输中受到的电源谐波、伺服驱动脉冲和柜内继电器动作影响。从结构角度看，磁环不仅改变了局部外径，也提高了该处的弯曲刚度；在机柜内布置时，不能把磁环强行压入狭窄线槽，也不应让其重量长期悬垂在接头处。模型保留磁环的真实直径和长度，便于工程师评估扎带固定点、走线半径以及维护插拔空间。

　　线材主体为圆形护套，两端接头与线芯过渡区采用逐渐加粗的橡胶护套。该区域是反复弯折时应力最集中的位置，设计上通过较长的锥形过渡减少线芯在插头根部的锐角折弯。三维布置中，可以依据护套长度判断最小弯曲半径：若线缆从显卡接口出来后立即侧向弯折，接头根部会承受较大扭矩，长期使用可能导致针脚虚接或屏蔽层断裂；合理路径应让线材先沿机箱背板方向延伸一段，再进入线槽。

　　从安装边界看，DVI接头的宽度明显大于普通USB插头，尤其两侧螺钉旋拧区域需要预留手指或螺丝刀操作空间。多接口显卡上，DVI口常与VGA、HDMI或DP口相邻，若插头外壳过宽，可能遮挡相邻接口。该模型把接头外壳、螺钉耳部和尾部护套均实体化表达，可在整机数字样机中直接模拟插入姿态，确认侧板开孔尺寸、柜门关闭间隙以及线缆折弯后是否会顶压盖板。

　　在工业自动化产线中，这类线缆常用于工控机到显示器、视觉主机到监控屏、测试台架到显示终端的固定连接。相比频繁拔插的办公场景，设备内布线更强调走线可控、接头锁紧和抗干扰。磁环位置、线径粗细、接头长度都会影响柜内布线密度：粗线在桥架中占用更多空间，接头后方需要保留直线段，螺钉外侧也要留出检修余量。通过三维模型，结构工程师可以在设计阶段把这些约束纳入控制柜布局，而不是等到实物装配时才发现接口干涉、磁环无处安放或线缆弯曲半径不足。

　　整体建模以装配关系为核心：两端DVI插头保持接口方向和外形比例，线身按自然斜向连接，磁环与护套位置体现真实产品的层级差异。用于展示时，可清楚看到视频线缆并非单一标准件，而是由连接器、锁紧螺钉、屏蔽线材、滤波磁环和应力护套共同构成的功能组件；用于工程校核时，则能支持接口间距、机柜走线、维护操作和电磁兼容布置等多方面判断。
