超紧凑型720p运动拍摄相机结构

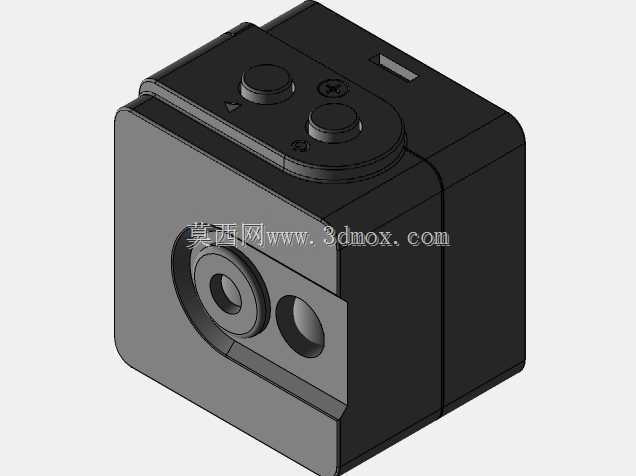

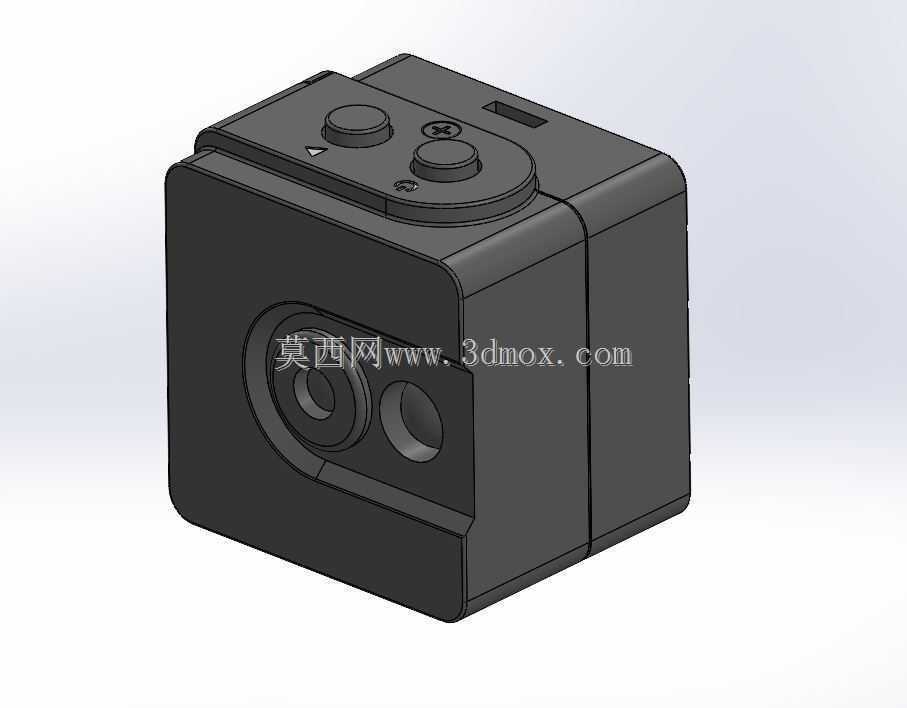

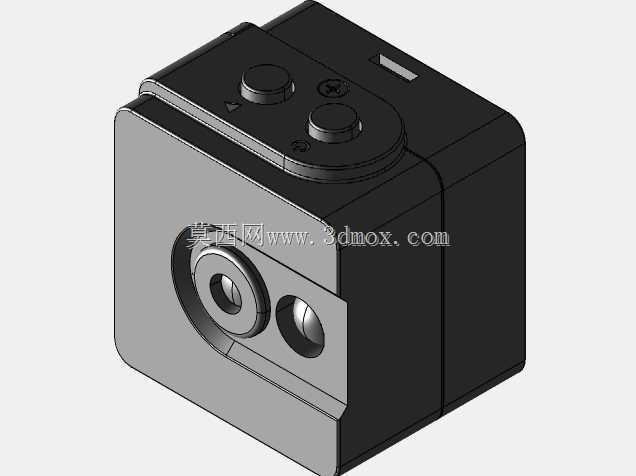

　　这款微型影像设备的结构方案面向空间受限的移动拍摄场景，尤其适合RC模型、小型实验平台、车载近距离记录以及轻量化机械装置的视觉采集需求。整机采用近似立方体的紧凑机身，外壳以平直棱面为主，边角做小半径过渡，在保证内部元件排布空间的同时，减少外凸结构对安装环境的干涉。前端布置镜头窗口和辅助开孔，镜头区域通过环形台阶形成定位与防护边界，周边孔位可对应声学、传感或装配需求；顶面集中设置操作按键与状态区域，两个圆形按键具有明确的触压面积和高度差，便于在狭小空间内识别功能并进行盲操作。机身侧面和底面保持简洁，便于通过支架、绑带、双面固定座或定制夹具进行安装，也适合在模型车架、机械臂末端、小型巡检装置上进行快速集成。

　　从实际用途看，该设备强调低占用、独立录制和便于供电。影像采集部分以720p分辨率、30fps记录为核心，能够满足动作过程回放、机构运动观察、模型行驶视角记录和简易实验留档等需求。视频数据写入microSD卡，使用者不需要在拍摄过程中持续连接上位机，设备本身即可完成存储；供电接口采用microUSB形式，既可以连接常规USB电源，也能够配合移动电源、模型降压模块或小型控制板供电。对于RC项目而言，这种设计减少了线缆拖拽和外接记录单元的重量负担；对于桌面机械调试而言，它可以作为低成本第一视角记录端，用来观察连杆动作、输送位置、夹具开合以及设备运行中的干涉情况。

　　结构建模时，机身被拆分为外壳、前面板区域、顶部按键、镜头窗口、接口槽位和内部容纳空间等多个部分。外壳壁厚围绕小型消费电子设备的常见成型与装配逻辑设置，外观面尽量保持连续，避免复杂曲面带来的不必要加工难度。顶部按键并非简单贴附于外壳表面，而是通过圆形凸台、周边限位和按压行程关系体现装配逻辑，按键周围的小标识与三角符号用于提示操作方向或功能状态。顶面还预留长条形槽位，可对应接口、指示灯或装饰盖板；该特征在整机布局中需要与内部电路板位置保持一致，避免外观开槽与内部元件错位。前端镜头孔采用同轴圆环结构，外圈既承担视觉识别作用，也为镜头保护片或镜座提供安装基准。

　　安装边界方面，立方体机身最大的优势是姿态适配灵活。底面可作为主要承载面，配合胶粘、卡座或螺钉压板固定；侧面也可作为夹持面，适合使用RC模型常见的尼龙支架、橡胶垫或3D打印座进行包覆。由于镜头位于前端、按键位于顶面，安装时需要保证镜头轴线与拍摄方向一致，并在顶面保留手指或工具触压按键的空间。若设备安装在振动较大的模型车辆上，固定点应尽量靠近机身重心，避免悬臂固定造成画面抖动；若用于机械机构观察，则可将镜头轴线对准运动副或工件输送路径，使机身与被测运动方向保持稳定的相对位置。USB接口方向需要兼顾插拔和走线，microSD卡插拔区域也应在维护时留有操作间隙。

　　在内部布局思路上，紧凑机身要求镜头模组、电路板、存储卡槽、USB接口和电池空间之间形成清晰的层级关系。镜头光轴通常垂直于前端面板，电路板沿机身长度或宽度方向布置，按键开关对应顶面按钮位置，接口槽位则靠近外壳边缘以缩短插拔路径。外观上的每个开孔都不是孤立特征，而是内部元件位置的外部反映：前端圆孔对应镜头与辅助元件，顶面槽位对应接口或状态显示，按键凸台对应微动开关。结构工程师在复用此类模型时，可依据所选镜头模组、电池厚度和接口型号调整内腔筋位、柱位与卡扣位置，同时保持外部安装尺寸稳定。

　　该结构还体现了小型影像设备在造型与工程约束之间的平衡。整机没有采用大面积流线曲面，而是以硬朗块面建立小型设备的可靠感，这样的外形更便于支架贴合与空间校核。机身分模线沿侧面转折处布置，能够降低外壳件成型和装配复杂度；前端镜头区域的局部凸起使光学部件获得保护，避免设备平放时镜面直接接触安装面。对于需要把视觉记录功能嵌入小型装备的设计人员来说，该方案可作为外观比例、按键布局、接口位置、镜头防护和安装方式校核的参考，也可在后续设计中进一步扩展防水密封、减震固定、遮光罩或快拆底座等结构。
