弯颈式气保MIG焊枪手持作业结构

　　这套手持弯颈气保焊枪结构面向车间常规熔化极气体保护焊作业，整体围绕人工施焊时的握持姿态、焊枪可达性与焊位可视性展开。枪体前端采用弯颈导向布局，导电嘴与保护气罩沿弯曲轴线指向焊缝，作业时操作者手部不必正对熔池，可在角接、搭接、窄腔边缘等视线受限位置获得更开阔的观察角度；弯段角度兼顾喷嘴指向与手腕自然偏转，长时间连续走枪时腕部负担更小。

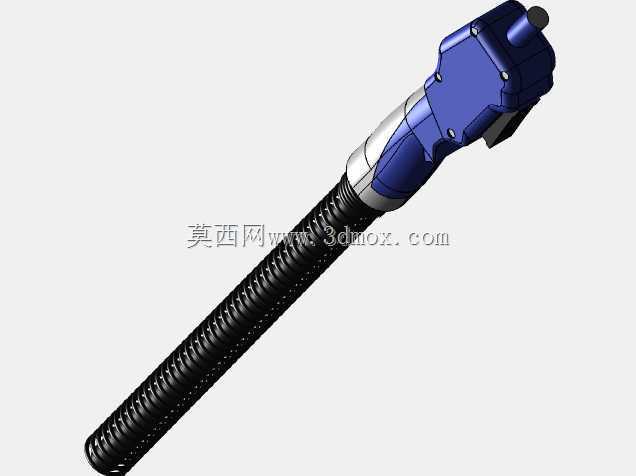

　　从实际工位看，该类焊枪多用于钢结构小件组焊、钣金箱体拼焊、机架支座补焊以及工装夹具上的定点焊接。前端保护气罩形成稳定气幕，减少空气侵入熔池；导电嘴负责向焊丝传导焊接电流，内部送丝通道将焊丝从软管组件持续送至枪头。枪身后部连接波纹防护软管，软管内部容纳送丝、导气与导电相关通路，外部波纹结构可随手臂移动反复弯折，在拖枪、抬枪、转向过程中保护内部管线，避免小半径死折造成送丝阻力突增。

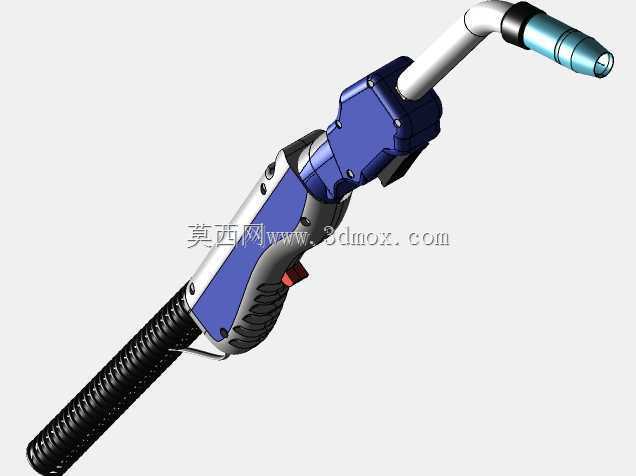

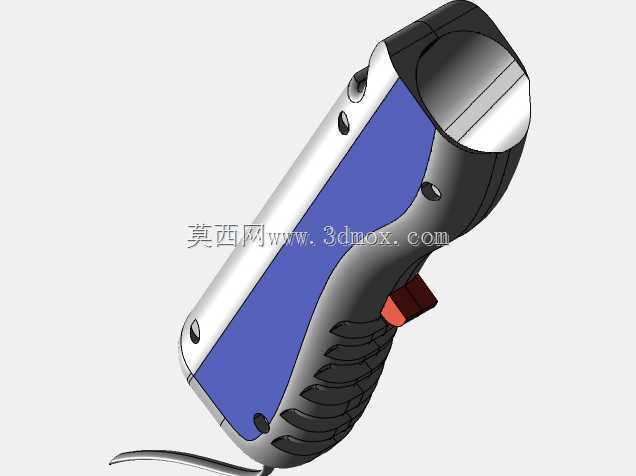

　　握持区域采用贴合手掌的长柄造型，壳体侧面设置触发开关，操作者握持后可用手指自然控制焊接启停。手柄外形并非简单圆柱，而是在掌托、指位与枪颈衔接处做了分区造型：靠近枪颈的位置承受焊枪姿态调整力矩，壳体加厚并形成过渡支撑；中段贴合掌心，便于稳定托举；后段衔接软管，留出管线弯曲半径。蓝灰相间的外壳分件清晰，既表达左右护罩的装配关系，也预留内部开关、导电杆、气路通道与紧固件的布置空间。

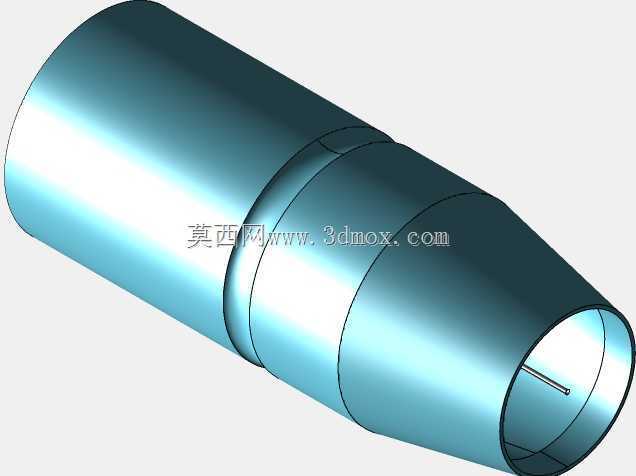

　　结构设计上，枪头、弯管、手柄和软管接口形成分段式装配思路。枪头端部的喷嘴可拆装，便于清理飞溅和更换导电嘴；弯管与手柄之间通过过渡壳体连接，既保护内部易损部件，也让维修时能够按模块拆解。手柄侧方红色扳机位置突出，符合戴焊接手套时的操作触感，避免开关过小导致误触或操作迟滞。枪颈上方壳体棱角经过收束，靠近焊缝一侧不会形成宽大遮挡，使焊工能够同时观察焊丝对中、熔池形态和焊缝走向。

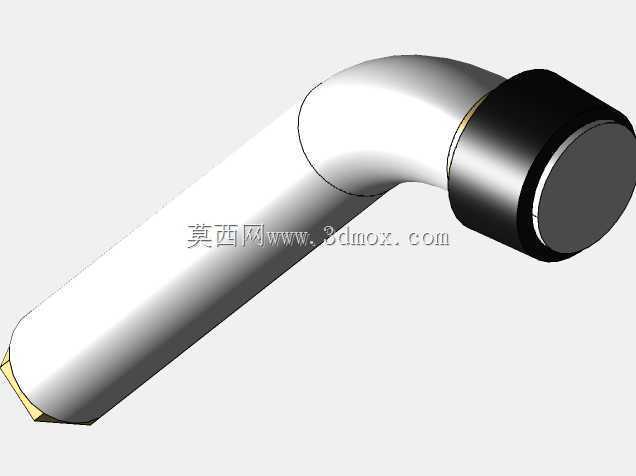

　　外形边界方面，模型完整表达了焊枪从喷嘴尖端到后部软管的连续空间关系。前端喷嘴为细长圆柱段，适合伸入浅槽、角钢内角和箱体边缘；弯颈抬高后，手柄与工件表面保持一定距离，可降低壳体被辐射热长时间烘烤的影响。后部软管沿手柄轴线向后下方延伸，拖行时与手腕、手臂形成顺畅过渡，不会在握持点附近产生硬折弯。布置该焊枪时，若用于机器人变位机旁的人工补焊工位，应在工装侧面预留软管摆动空间；若用于焊接教学或维修台架，可将软管最小弯曲半径作为台边压线和挂枪支架设计的约束条件。

　　从三维建模角度看，该作品对外观分件、人机握持和管线走向表达较完整，适合用于焊枪结构评审、焊接工位布局、手持工具人机分析以及维修拆装演示。建模时需要重点关注弯管轴线连续性、喷嘴与导电嘴的同轴关系、扳机行程空间、左右壳体螺钉柱位置，以及软管出口处的弯曲避让。喷嘴外径、弯颈角度和手柄长度共同决定可达区域：喷嘴越细，深角缝适应性越好；弯颈角度越合理，操作者视线越容易覆盖熔池；手柄重心越靠近握持区，长时间焊接越不易疲劳。

　　在维护层面，前端易损件集中在喷嘴、导电嘴与分流气路区域，飞溅堆积后会影响气体保护效果和送丝稳定性，因此结构上保留端部拆卸空间十分必要。手柄外壳不仅承担防护作用，也要为开关线缆和内部连接件提供固定位，避免扳机反复动作后内部线束拉扯。后部软管接口需要承受拖拽和扭转，接口处采用加强过渡，可减少软管根部疲劳损坏。整体结构没有复杂的大型机架，却把焊接执行端最常接触人体、工件和送丝系统的关键部分集中呈现，适合作为手持焊接设备结构设计与工位适配分析的参考对象。
