龙门式搅拌摩擦焊设备结构设计

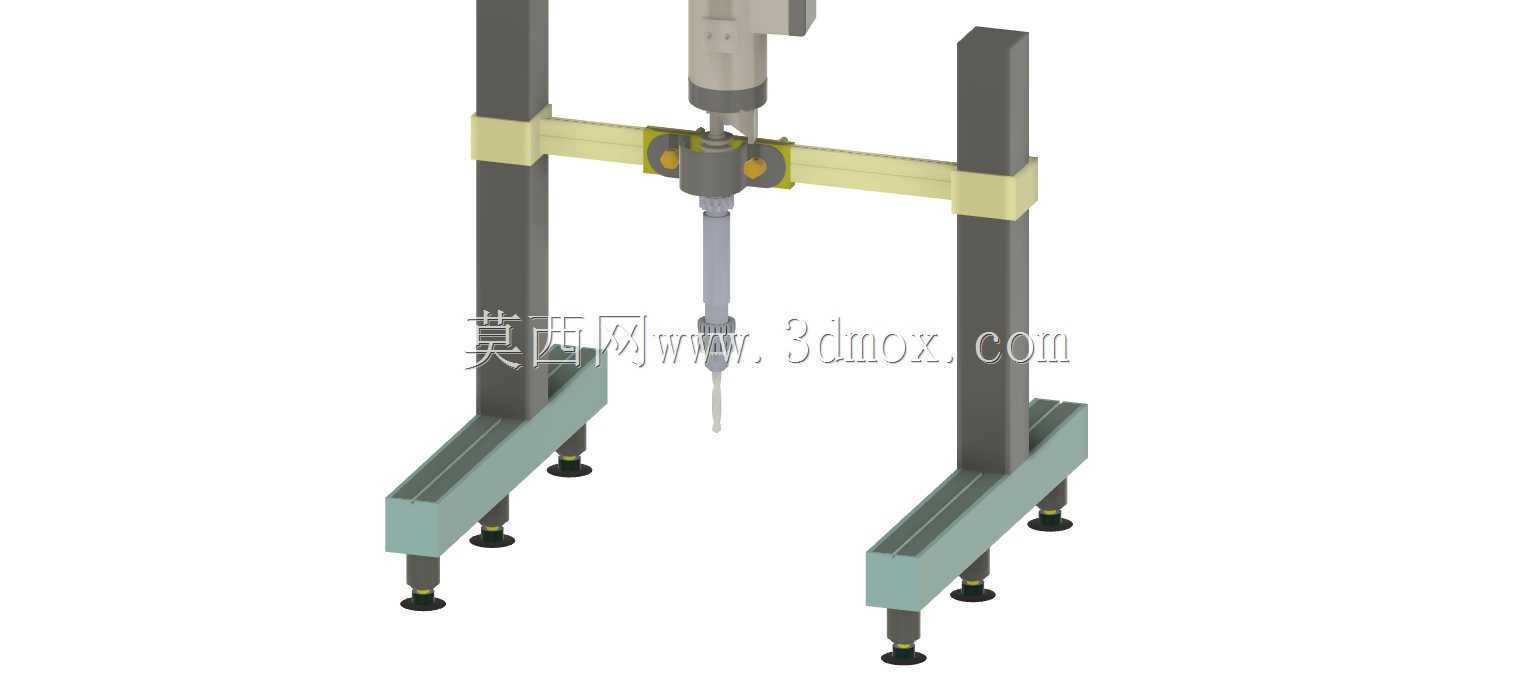

　　这套三维结构方案围绕铝合金固相焊接的现场需求展开，整机采用双侧立式支撑配合双横梁跨距布局，没有采用传统熔焊设备的悬臂架构，核心出发点是控制大长度焊缝施焊过程中的主轴挠度与工装形变。现场工况里，船舶分段修补、航空壁板拼接、汽车铝合金底盘件焊接都对焊缝一致性要求极高，熔焊产生的气孔、热裂纹与变形问题在厚铝板连接中很难彻底规避，搅拌摩擦焊依靠搅拌头高速旋转下压，让焊缝区域金属在塑性状态下实现固相扩散连接，全程无需填充焊丝，也不会产生弧光与大量焊接烟尘，整套设备的结构布置完全服务于这一工艺特性。

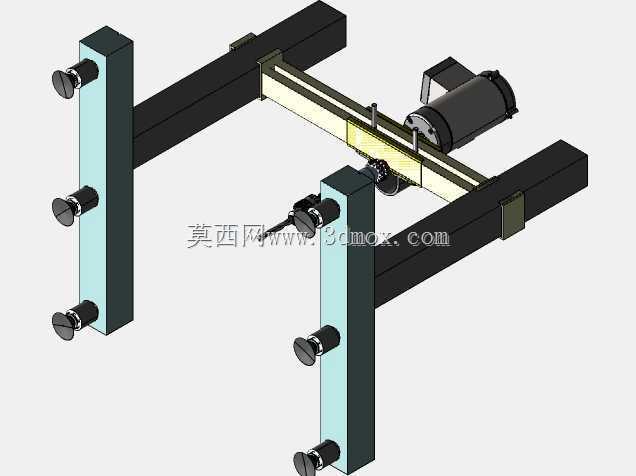

　　从安装边界来看，两侧立式立柱作为主要承载部件，柱身沿高度方向布置多组可调压紧定位组件，图中可见的三组旋钮式锁紧机构分别对应不同厚度工件的侧向压紧需求，立柱底部与车间地基预埋板通过螺栓刚性连接，左右立柱的平行度需要在安装阶段调整至0.2mm/m以内，避免横梁沿导轨行走时出现卡滞或焊缝轨迹偏移。上下两层横梁分工明确，下层横梁作为主承载梁铺设直线导轨与齿轮齿条传动副，承担主轴头的全部轴向与径向载荷；上层横梁布置拖链、动力线缆与冷却管路，把动力传输部件和运动导向部件完全分隔，避免焊接过程中产生的细微铝屑进入导轨滚道造成磨损。

　　主轴单元采用卧式悬挂布置，驱动电机与搅拌头主轴通过减速机构直连，主轴轴向预留压入行程，施焊时搅拌针以设定下压力插入工件接缝，轴肩紧密贴合焊缝表面，整个焊接过程中主轴的下压力、行走速度、旋转转速三个核心参数都可以通过控制系统闭环调节。和固定式大型搅拌摩擦焊生产线不同，这套结构在设计阶段就兼顾了现场转场适配性：所有横梁与立柱的连接面都采用定位销+高强度螺栓的组合，拆解后可以分成立柱、横梁、主轴头三个独立运输单元，不需要在现场进行大型部件的二次拼接加工，偏远地区的工程现场、船舶码头的外场修补工位都可以快速完成组装调试，针对航空航天器蒙皮小范围修补、船舶铝合金船体舷侧焊缝维修这类场景，能够大幅缩短设备停机等待时间，不需要把大型工件运回车间即可完成焊接作业。

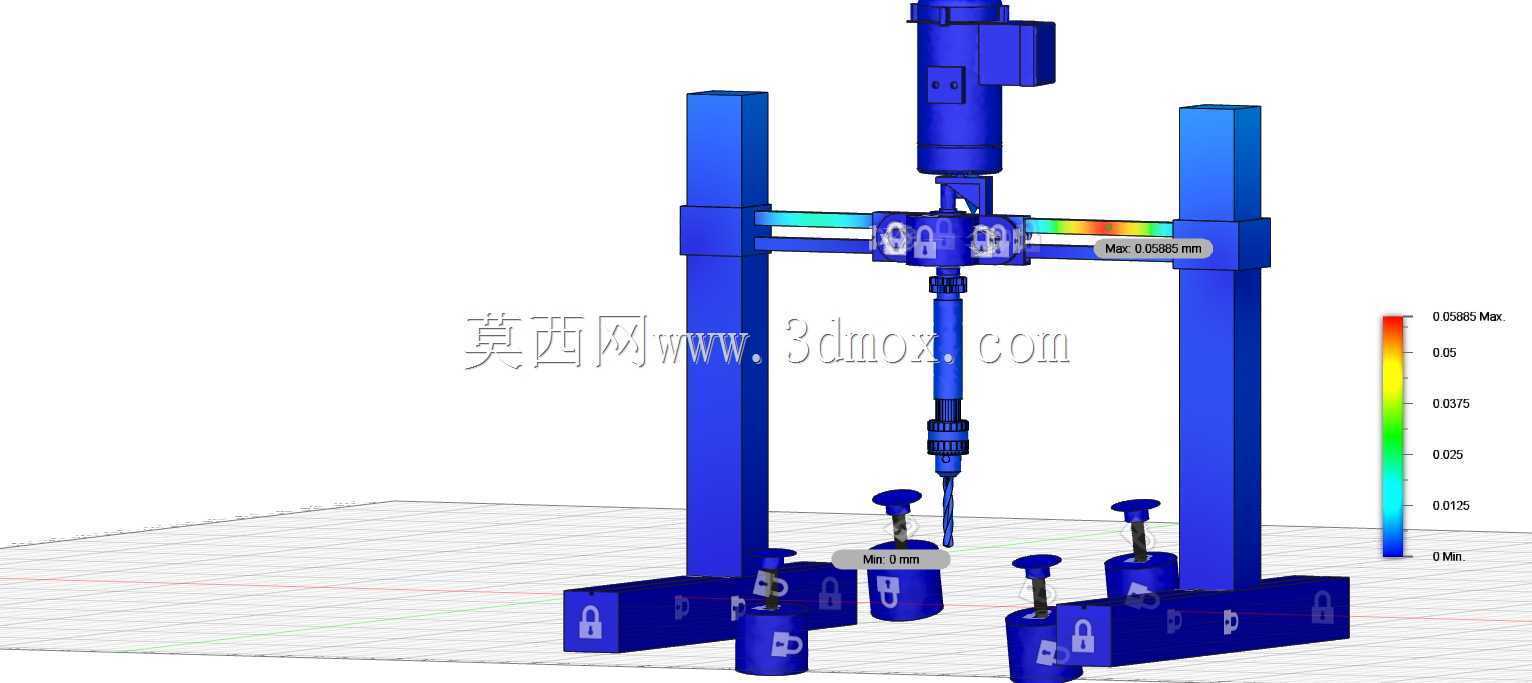

　　结构细节上，两侧立柱的压紧机构采用手动螺旋锁紧形式，在小批量、多规格工件的焊接场景下，不需要额外配置液压压紧管路，操作人员旋转端部旋钮即可推动压块抵紧工件侧边，压块接触面镶嵌聚氨酯垫层，避免压紧力过大在铝合金工件表面留下压痕。横梁的截面采用箱型焊接结构，内部布置加强筋板，在主轴头满负载行走至横梁跨距中点时，横梁的竖直向下挠度控制在0.3mm以内，保证长焊缝全程的搅拌头下压量一致。设备的运动轴配置包含横梁沿立柱长度方向的X向行走、主轴头沿横梁横向的Y向移动、主轴自身的Z向压入进给，三个轴的传动都设置硬限位与机械防撞块，避免操作失误时主轴头撞击立柱或工件工装。

　　针对铝合金焊接的工艺特性，整套结构在所有运动副外侧都配置铝屑防护挡板，施焊过程中被搅拌头铣削带出的塑性铝屑会直接掉落到工件下方的收集槽，不会飞溅到导轨表面；主轴部位集成水冷通道，持续带走搅拌头与工件摩擦产生的热量，避免主轴轴承长时间处于高温环境下出现润滑失效。这套结构既可以适配车间内固定工位的批量铝合金构件焊接，也可以拆解转运至外场完成应急修补，在轨道交通铝合金车体、新能源汽车电池托盘、船舶铝合金上层建筑的焊接场景中，都能匹配对应的装夹与施焊需求，结构上没有冗余的复杂部件，日常维护时只需要定期检查导轨润滑、锁紧机构的螺纹磨损情况即可，现场运维门槛较低。
