MT60三芯电源连接器护套结构

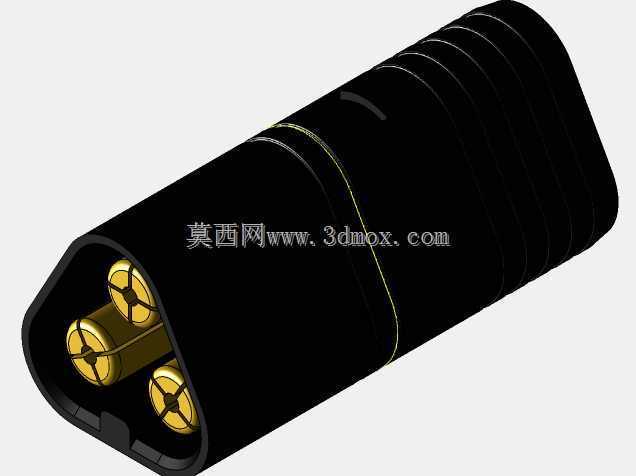

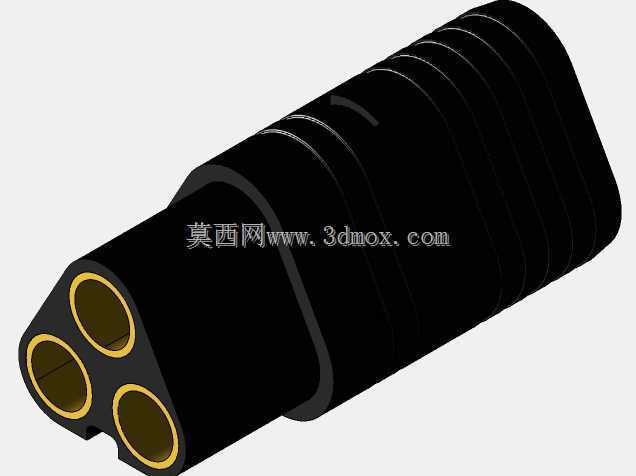

　　在移动电源、储能电池包、电动作业平台以及小功率动力设备的线束布置中，接插件往往不是孤立存在的零件，它既要承担导体对位、插拔导向和绝缘隔离，又要在设备振动、线束拖拽、维护拆装等工况下保持稳定接触。MT60三芯连接器护套的三维结构围绕这类使用场景展开，外观上采用黑色弹性绝缘主体，端面布置三个呈三角分布的圆形插孔通道，通道端部保留金色环形接触面，能够直观反映相线、零线或直流正负极与接地回路的排布关系。

　　从结构功能看，护套主体不是简单的等径圆柱。前端插孔区域采用略带三角圆角的截面，三个孔位之间形成实体筋位，使相邻导体之间保持足够的爬电距离和电气间隙；孔壁连续包裹接触件，可减少手指误触、金属碎屑搭接以及线束弯折时导体外露的风险。后端为多段环形波纹状圆柱，波纹并不是装饰特征，而是用于改善护套与线缆束之间的顺应性：当线束受到侧向牵拉或反复弯折时，环形区段能够产生小幅弹性变形，吸收弯曲应力，避免应力集中在接触件压接位置。

　　建模时需要重点处理插孔、外壁波纹和端部过渡之间的几何关系。三个圆孔沿轴向贯通前端区域，孔位中心构成稳定三角形，相比直线排列更有利于缩小端面轮廓，同时提高插头与插座对接时的抗扭转能力。前端外轮廓在三孔外侧形成近似三瓣圆弧的边界，既给每个孔位保留独立壁厚，也让护套在对接时具有明确的方位识别。波纹段由多个连续环状凸起构成，凸起根部应保留圆角过渡，若在实际产品中采用橡胶或软质塑料成型，这些圆角能够降低模具尖角处的应力集中，也能减少长期弯折后产生裂纹的概率。

　　安装边界方面，该类护套通常随连接器总成一起固定在设备面板、电池仓侧壁或线束出口处。三维布局时不能只关注本体外径，还需给前端插拔手位、后端线缆最小弯曲半径以及侧向走线空间预留位置。三孔端面与配对插头之间需要保持同轴对接，装配过程中若孔位偏斜，容易造成插针刮擦孔壁或接触件顶死。护套后端波纹区不宜被扎带、钣金边缘或硬质卡扣完全压紧，过约束会削弱其缓冲弯折的作用；较合理的方式是在波纹后方的圆柱区段设置线束固定点，让牵拉载荷由线缆夹持结构承担，而不是直接传递到接触件。

　　在设备内部，这类三芯接头常见于需要频繁拆装维护的供电回路。相比直接将导线压接在端子排上，连接器护套能够把接触件、绝缘防护和线缆防弯折功能集成在一个紧凑部件中。维护人员断开线束时，握持部位主要落在前端较厚实的壳体上，后端波纹则随线缆角度变化产生形变，从而保护压接区。三角排布的三孔结构还能在一定程度上防止错误插接，尤其在直流动力回路中，孔位方位明确后，可降低正负极反接的可能性。

　　从外形尺寸协调角度看，模型呈现的是接头外部防护与孔位布局关系，工程应用中仍需结合所选接触件规格、线缆外径和载流能力确定最终尺寸。设计评审时应核对三类边界：其一，孔壁到外圆的最小厚度是否满足绝缘和成型要求；其二，波纹段的最大外径是否会与相邻线槽、支架或外壳发生干涉；其三，插头完全插入后，护套端面与配对壳体之间是否留有适当贴合量。若用于振动较强的设备，还应在连接器附近增加固定夹或支撑板，避免接头自身作为悬臂承受线束重量。

　　整体而言，该结构的价值在于把电气绝缘、孔位导向、插拔识别和线缆应力释放集中到同一护套上。三维模型可用于设备线束干涉检查、维护空间评估、连接器安装方式讨论以及外壳开孔校核。对于结构工程师而言，理解三孔端面、波纹防护段和后端出线方向之间的关系，比单纯复制外观更重要；只有在布局阶段把插拔路径、弯曲半径和相邻零件间隙同时考虑进去，连接器在样机装配和后期维护中才不容易出现走线困难、接触松动或护套磨损等问题。
