16英寸千磅级数控铝制工业旋转承载转盘

　　该转盘结构面向车间工位器具、装配辅助台、检测工装以及轻型物料承载场景开发，核心作用是在固定工位上提供绕竖直轴线的低阻力回转支撑。现场使用时，操作人员不必反复绕工件行走，也不需要整体拖动较重夹具，只需轻推台面即可改变工件朝向，使装配、贴标、目视检查、刀具取用、箱体打包等动作保持在顺手范围内。对于多品种小批量生产线，这类回转盘尤其适合放在钳工台、焊接变位辅助架、维修工位或仓储拣选点，承担工件方位调整和工序间姿态转换。

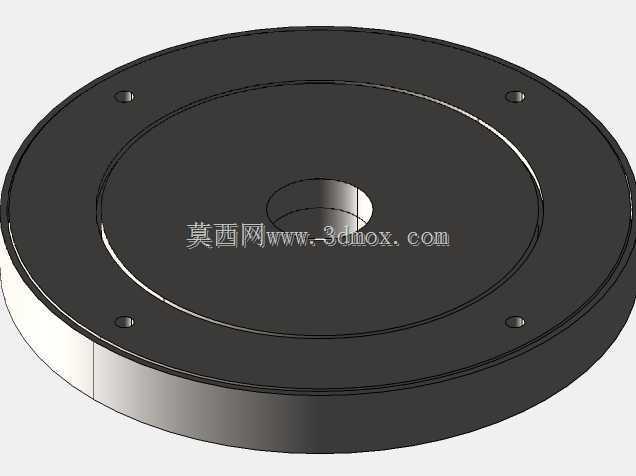

　　从结构思路看，模型采用扁平圆盘式外形，主体为数控加工铝件，配合不锈钢五金件，兼顾较轻自重与较好的表面稳定性。圆盘上表面预留中心孔与周向安装孔，可用于定位夹具、连接工装板或固定待加工工件；外缘与台阶圆环形成明确的装配边界，便于在三维布局中校核台面、支架、护罩和周边操作空间。盘面厚度方向控制紧凑，整体高度较低，放入设备或工作台后不会明显抬升作业面，也能减少重心偏高带来的晃动。

　　承载设计围绕1000磅级使用需求展开，重点不在高速旋转，而在低速、频繁、人工推动下的平稳承载。转盘内部采用滚珠轴承支撑思路，轴向载荷通过环形滚动接触区传递到底座，转动时摩擦阻力小，启动和换向不需要很大推力。工程建模时需要关注上下盘同轴度、滚动体排布圆直径、安装孔位置度以及盘面平面度：同轴度偏差会造成回转卡滞，孔位偏差会影响夹具互换，平面度不足则可能使工件或工装板出现局部悬空。

　　外形边界以16英寸外径为主要安装依据，适合布置在方形工作台中央或专用支架上。选型时不能只看外径，还应预留手部操作、夹具压板、线缆和气动接头的空间；若台面边缘需要安装挡边、传感器或定位销，应在圆盘外侧增加足够间隙。中心区域可作为主轴定位、穿线或附加锁止机构的位置，周向孔位则适合按四等分方式连接标准工装板。对于需要临时固定角度的工位，可在外部增加弹簧销、制动器或摩擦锁块，避免工件在受侧向力时随转盘转动。

　　材料与加工方式决定了该件更适合中等载荷、洁净度要求较高或需要频繁移动的场合。铝制主体重量较轻，单件搬运和台面嵌入较方便，不锈钢五金件则用于提高紧固件、接触件或外露件的耐蚀能力。在潮湿清洗区、食品包装辅助工位、牙科设备配套、轻型制造单元中，这种材料组合能减少锈蚀造成的转动不顺。若用于焊接、磨削或高温附近，则应额外考虑热辐射、飞溅和表面划伤，不宜直接按普通装配工位使用。

　　实际功能上，它不是动力转台，而是被动式回转承载装置。其价值在于把工件姿态调整从“搬动”变为“旋转”，降低操作者反复移步和拖拽的强度，也减少工件在台面上滑动造成的磕碰。三维设计时可将其作为标准工装节点调用：下方与方管支架、铝型材框架或钢板工作台连接，上方叠加夹具底板、定位块、快速夹钳和防落挡边。若承载物重心偏离中心，应校核偏心距与倾覆趋势，必要时扩大底座固定范围或增加辅助支撑脚。

　　建模细节上，圆盘外缘、台阶面、沉孔、中心通孔和轴承容纳区都应保留真实几何关系，不能只做单一实心圆柱。因为这些特征会直接影响工程图中的尺寸标注、加工工序和装配干涉检查。上盘与下盘之间需要体现滚动间隙和相对旋转关系，安装孔应表达沉头或通孔形式，方便后续生成紧固件装配。对于结构工程师而言，该类模型既可用于工位布局，也可作为承载平台子装配，与托盘、夹具、护罩和人体操作空间一起完成完整方案验证。
