HXT900微型舵机伺服执行器结构

　　该三维结构对应一款常见于小型航模、教学机器人和轻载自动化机构中的9g级微型舵机。模型把外壳、上盖、输出轴盘、侧翼安装耳、底部出线端和内部容纳空间统一表达，适合在机构布局阶段校核舵机与摆臂、拉杆、支架之间的空间关系。实际使用时，这类部件并不承担连续旋转动力输出，而是按照控制脉冲把输出轴维持在指定角度，常用于航模舵面偏转、小车转向、机械爪开合、云台俯仰、小型闸门摆动以及实验平台中的角度执行环节。

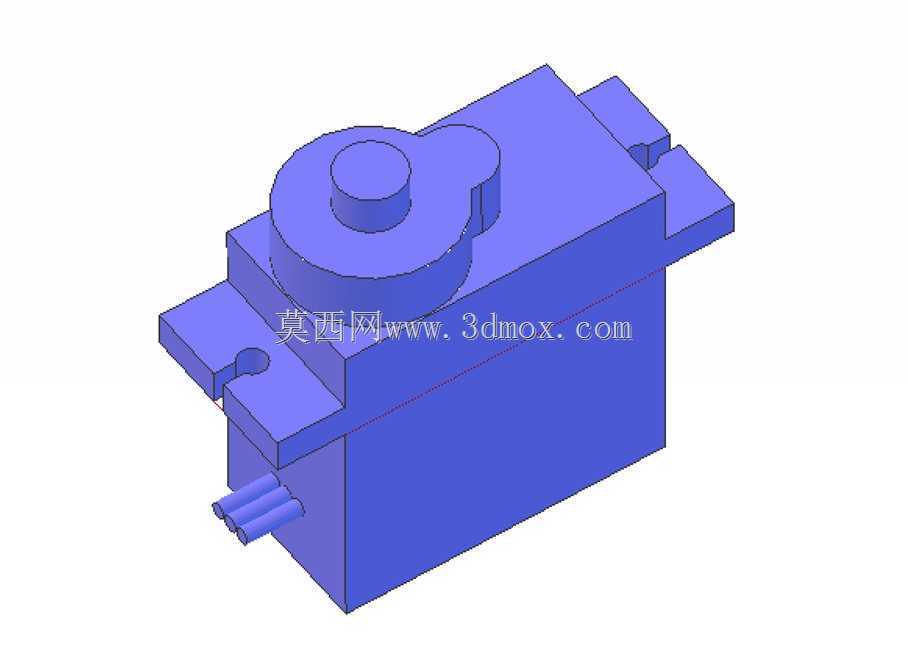

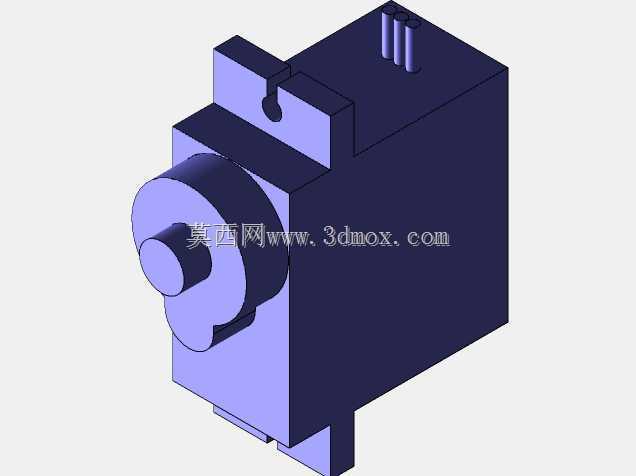

　　从外形看，主体为近似长方体的封闭壳体，顶部设有圆形输出轴座和偏心限位轮廓，输出盘位于上盖中央，周围的凸起结构用于限制摆臂运动范围并保护轴系。壳体两侧伸出带孔安装耳，耳板上的开孔决定了螺钉固定位置，也形成整机最宽的安装边界。底部一侧保留三线接插件的出线空间，线缆通常沿壳体端面引出，在紧凑装配中需要为插头弯曲和线束走向预留余量。若只关注外部干涉，模型可直接作为采购件数模使用；若进一步做详细设计，则可在此基础上拆分齿轮腔、电机腔、电位器腔和螺钉柱位置。

　　结构设计思路围绕小尺寸、低重量和足够的扭转刚度展开。外壳承担定位与防护作用，安装耳与主体相连，在螺钉锁紧时会承受局部拉压载荷，因此支架接触面应尽量贴合耳板背面，避免单点悬空。输出轴区域承受摆臂传来的径向力和扭矩，顶部圆形凸台既给轴系提供支撑高度，也让上盖与壳体之间形成明确的装配分界。侧翼凸台和端部台阶并非单纯造型，它们在多台舵机并排布置时可作为识别方向的特征，同时提醒设计者不要把相邻零件压到出线端或输出盘运动范围。

　　在机构选型时，不能只把舵机看成一个方块。输出轴中心线到安装耳孔位的距离、耳板厚度、壳体高度、出线端长度以及输出盘相对顶面的高度，都会影响连杆机构的运动学结果。若用于舵面控制，摆臂长度与舵机转角共同决定线位移，拉杆接头还要避开壳体上盖；若用于机器人关节，支架通常夹持两侧安装耳，输出盘与摇臂之间需要设置防滑齿或螺钉压紧，防止反复换向时产生角度漂移。模型中顶部圆盘和侧面凸台的轮廓，可用于检查摇臂在极限角度下是否与上盖碰撞。

　　安装边界方面，布局时应同时考虑静态包络和动态包络。静态包络包括长方体壳体、两侧耳板、顶部轴座和底部插头；动态包络则要叠加摇臂旋转扫掠区域、拉杆球头的摆动空间以及线束随机构运动产生的位移。舵机靠近机架侧壁安装时，耳板孔位可作为主定位基准，壳体背面不宜承受强制定位压力；多采用螺钉穿过耳板并在背面加螺母或嵌入支架柱的方式固定。若设备存在振动，线束出口处应避免锐角弯折，插头附近最好留出线槽或固定点，以减少信号线被拉扯的风险。

　　从工程应用角度看，这类微型伺服执行器的价值在于以较小体积提供角度闭环动作，控制接口简单，更换成本低，适合轻载、短行程、往复摆动的场合。三维建模时保留外部真实比例比追求内部装饰特征更重要，因为装配校核主要依赖安装孔、输出轴、壳体轮廓和接插件位置。将该数模放入航模机翼、机器人头部、小型夹持器或教学实验台后，可以直接检查螺钉可达性、摇臂干涉、线束走向和维护拆装顺序，从而在样机加工前发现布局问题。
