HitechD85MG32位伺服舵机结构

　　在小型自动化执行端、航模舵面控制、教学机器人关节以及轻载工位的角度驱动场景里，这类微型伺服执行件承担着把控制脉冲转化为精确角位移的核心作用。不同于连续旋转的普通动力电机，它的输出端不需要整周回转，多数工况下只在限定角度区间内完成摆臂动作，因此结构布局完全围绕“壳体容纳驱动与减速组件、顶部输出轴连接摇臂、两侧凸耳完成整机固定”这三个核心需求展开。

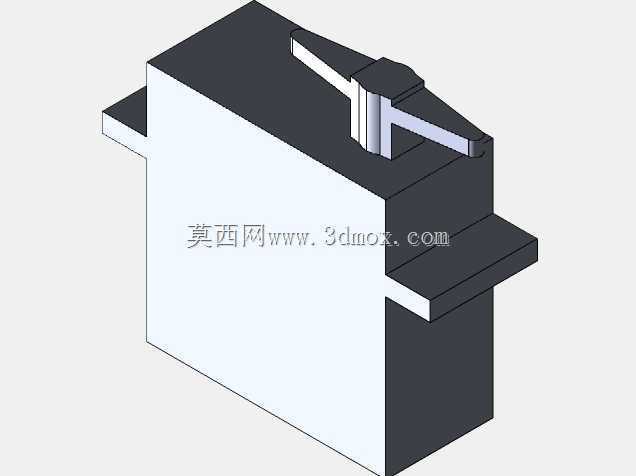

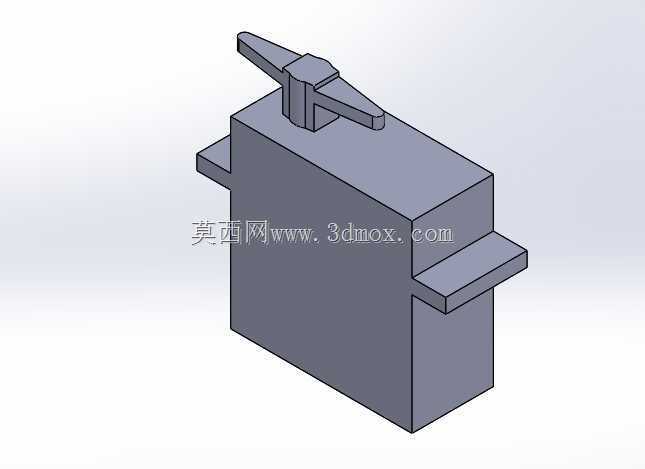

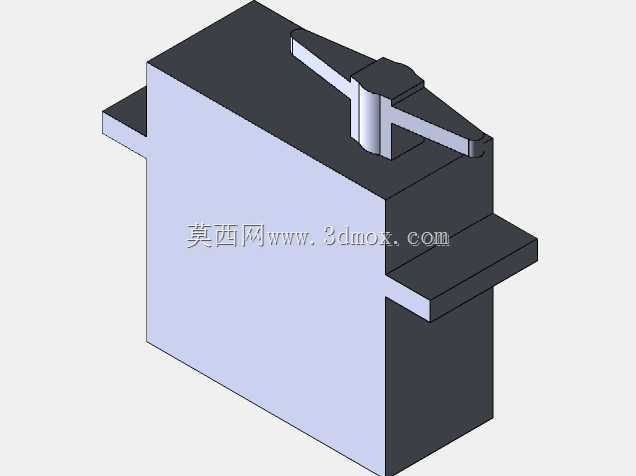

　　从整机外轮廓来看，主体为规整的长方体封闭壳体，壳体内部依次容纳直流驱动电机、多级减速齿轮组、位置反馈电位器以及控制电路板，外部没有裸露的传动部件，既可以避免车间粉尘、航模飞行时的气流杂物卡入齿轮啮合间隙，也能在小幅磕碰时保护内部精密减速齿系。壳体顶部居中位置设置输出轴安装座，轴端伸出壳体顶面，用来配套安装一字型驱动摇臂；摇臂随输出轴同步摆动，末端可铰接连杆、舵面摇臂或者小型夹具拨杆，把舵机自身的角位移转化为被控对象的直线推拉或者角度翻转动作。

　　壳体左右两侧向外延伸出带安装孔的固定凸耳，这是整机装配到设备机架上的核心边界结构。实际选型布局时，不需要在主体壳体下方额外预留复杂支撑位，只需在安装基板上对应凸耳孔位加工两个同轴固定孔，使用螺丝穿过凸耳锁紧即可完成舵机定位；凸耳与主体壳体为一体化成型结构，受力路径从摇臂负载经输出轴、壳体内部加强筋直接传递到两侧固定点，摇臂承受侧向推拉载荷时不会出现壳体根部应力集中断裂的问题。布局阶段需要同步预留三类空间：一是壳体主体的长方体容纳空间，周边留出不小于2毫米的间隙，避免装配时壳体与周边线束、结构件发生硬干涉；二是顶部摇臂的全摆角运动包络空间，摇臂在整个工作角度范围内扫过的扇形区域内不能布置其他零部件，防止摆臂运动过程中撞击周边结构；三是壳体侧方的线束出线空间，舵机的控制与供电引线从壳体端部引出后需要预留折弯半径，避免线材被壳体凸耳或者安装螺丝压损。

　　这类伺服执行件的控制逻辑为典型的位置闭环模式：外部控制器发送指定角度的脉冲信号，舵机内部电路板读取反馈元件的当前轴位信号，与目标角度做差值比对后驱动内部电机正反转，经多级齿轮减速放大输出扭矩，带动摇臂转动到目标位置后自动锁止，即使摇臂末端受到小幅外力扰动，也能自动回位保持设定角度。针对航模舵面控制场景，它可以直接驱动飞机副翼、尾翼的偏转，响应速度快、角度重复精度高；针对桌面小型机器人关节场景，它可以作为机械臂的关节转动驱动，带动小臂完成俯仰动作；针对轻载自动化工位，它可以驱动小型料道挡板、测试工位拨杆完成定角度切换，不需要额外配置复杂的伺服驱动器与减速箱，整体集成成本低、安装占用空间小。

　　结构建模过程中，首先以主体长方体壳体为基础特征，拉伸生成主体容纳腔的外壁结构，在壳体两侧对应位置拉伸生成安装凸耳并切除固定通孔；顶部凸起的输出轴座单独做凸台特征，保证轴座与壳体顶面的结合强度；输出轴顶端配合摇臂的安装孔位做轴段特征，摇臂本体为长条形板件，中部设置与输出轴配合的安装孔，两端预留连杆铰接孔位。建模时需要重点核对摇臂在零位、左极限、右极限三个典型角度下的外轮廓位置，确认运动包络不会和壳体本体、两侧安装凸耳发生干涉；同时安装凸耳的孔位间距、凸耳厚度尺寸需要和通用微型舵机的安装规范保持一致，保证该模型可以直接替换同规格的其他舵机产品，不需要修改安装基板的孔位设计。壳体表面的分型线、边角小倒角都按照实际注塑零件的工艺特征还原，既保证外观和实物一致，也能在后续做整机装配干涉检查时准确反映零件的真实外形边界，为后续的设备布局、机构运动仿真提供可靠的三维结构依据。
