离心式压气机三元流叶轮结构设计

　　这类叶轮是径流式流体增压设备的核心做功部件，常见于小型燃气轮机、车用涡轮增压器、工业流程空压机、燃料电池空气供给系统等场景，核心作用是通过高速旋转将机械能转化为气体的压力能与动能，为后端系统提供符合压力、流量要求的压缩气源。实际工况中，叶轮长期处于每分钟数万转的高转速运行状态，进气端直接对接进气道或空气滤清器出口，出气端与扩压器、蜗壳流道衔接，工作过程中需要承受自身离心力带来的结构应力、气流交变载荷带来的振动激励，以及进气温度波动带来的热应力，对结构强度、气动外形的精度要求极高。

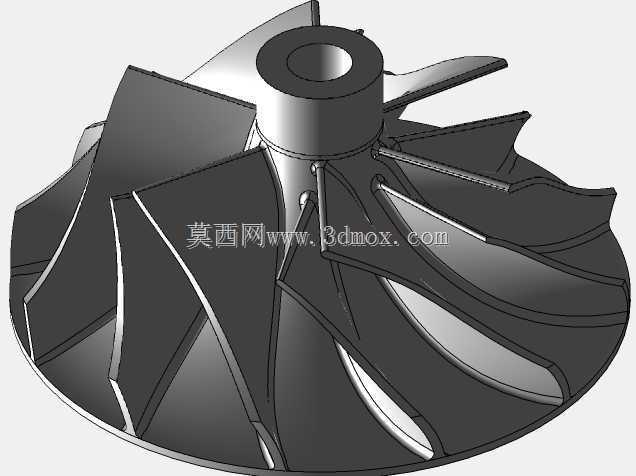

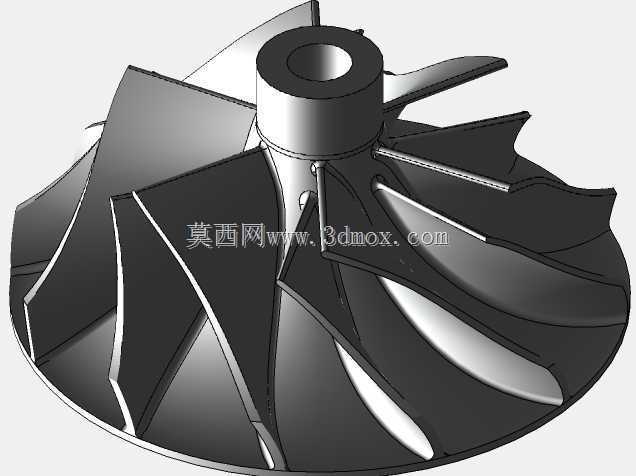

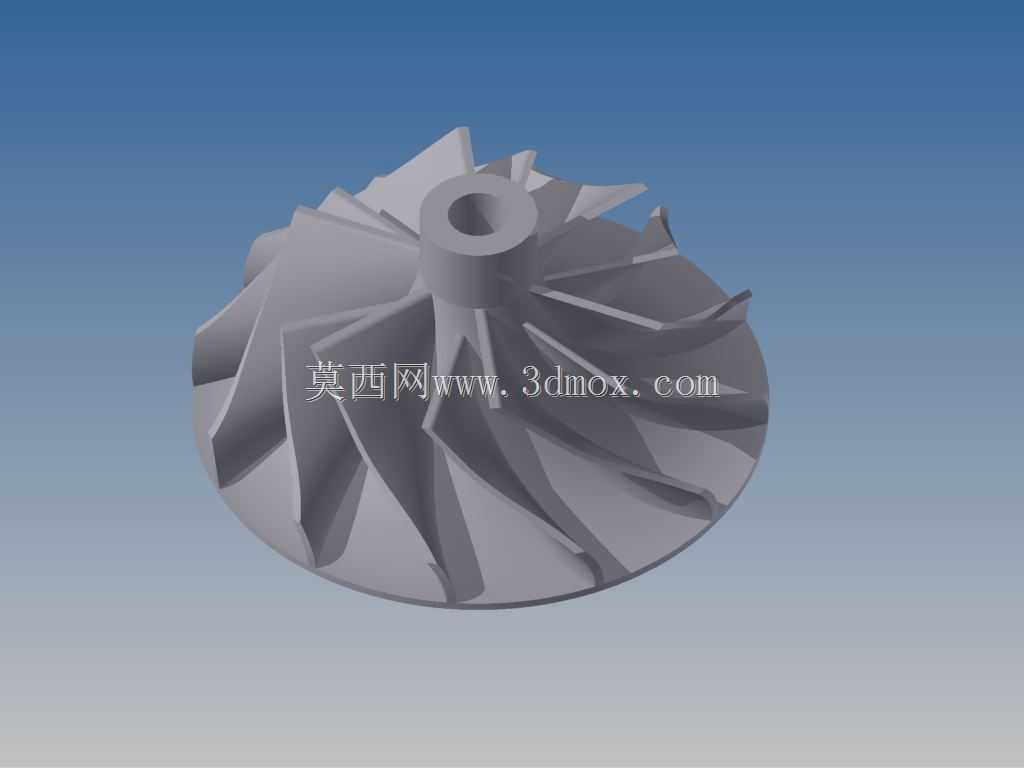

　　从结构设计逻辑来看，该叶轮采用典型的半开式三元流扭曲叶片布局，轮盘中心设置带轴向定位台阶的安装轴孔，用于与驱动轴过盈配合或通过锁紧螺母实现轴向固定，轴孔周边的轮盘区域做了加厚处理，用于分散高转速下的应力集中，避免轴孔边缘出现疲劳裂纹。叶片沿轮盘周向均匀分布，叶片型线从进气口到出气口呈现连续的空间扭曲形态，进气边的叶型角度匹配来流方向，可降低进气冲击损失，出气边的叶型角度则匹配扩压器的进气要求，保证气流流出叶轮时的流动方向均匀，减少后续流道内的涡流损失。相邻叶片之间形成的流道从进气端到出气端呈现渐扩形态，气流在流道内随叶轮旋转获得动能的同时，随流道过流面积增大完成部分动能向压力能的转换，这种三元流道设计相比传统直叶片结构，能将压气机的绝热效率提升5到8个百分点，同时拓宽稳定工作的流量范围，降低喘振发生的概率。

　　在外形尺寸与安装边界的设计考量上，叶轮的外径尺寸直接决定单级压比与通流能力，设计过程中需要根据目标流量、压比参数先确定轮径范围，再匹配叶片高度、出口安装角等参数；轮盘的轴向厚度需要结合转速、材料密度做强度校核，保证在最高超速工况下，轮盘的最大等效应力低于材料屈服强度的70%，预留足够的安全裕度。叶片的厚度从根部到顶部做渐变减薄处理，既可以降低叶轮整体转动惯量，提升转子的动态响应速度，也能减少叶片顶部的间隙泄漏损失——实际装配时，叶片顶部与压气机壳体之间需要保留0.1到0.3毫米的均匀间隙，间隙过大会导致回流泄漏增加、效率下降，间隙过小则容易在热态运行时出现叶片刮蹭壳体的故障。进气端的轮缘轮廓做了圆弧过渡处理，可引导进气顺畅进入叶轮流道，减少进气阻力；出气端的轮盘端面与扩压器端面的轴向距离也需要严格控制，通常控制在叶轮出口宽度的10%到15%区间，距离过大会导致气流流出叶轮后出现较大的流动紊乱，影响扩压效率。

　　建模过程中，叶片型线的构建是核心难点，需要先通过气动计算得到不同叶高截面的翼型坐标点，再通过放样命令生成连续光滑的叶片曲面，曲面的曲率连续性需要达到G2级别，避免出现局部凸起或凹陷导致的气流分离。所有叶片与轮盘的衔接位置都做了圆角过渡处理，圆角半径根据位置不同做差异化设置，应力集中的叶片根部圆角半径更大，可有效降低交变载荷下的疲劳失效风险。轴孔的尺寸公差需要按照H7级精度设计，与驱动轴的配合公差选择过盈配合或过渡配合，保证高速旋转时不会出现轴孔打滑的问题；轴孔端面与叶轮轴线的垂直度公差需要控制在0.02毫米以内，避免装配后出现转子动平衡超差的问题。完成基础建模后，还需要对叶轮做虚拟动平衡校核，通过调整局部去重区域的结构，保证叶轮的质心与旋转轴线重合，减少运行时的振动值，满足高转速转子的动平衡精度要求。
