压缩机末级动叶扫描逆向三维结构

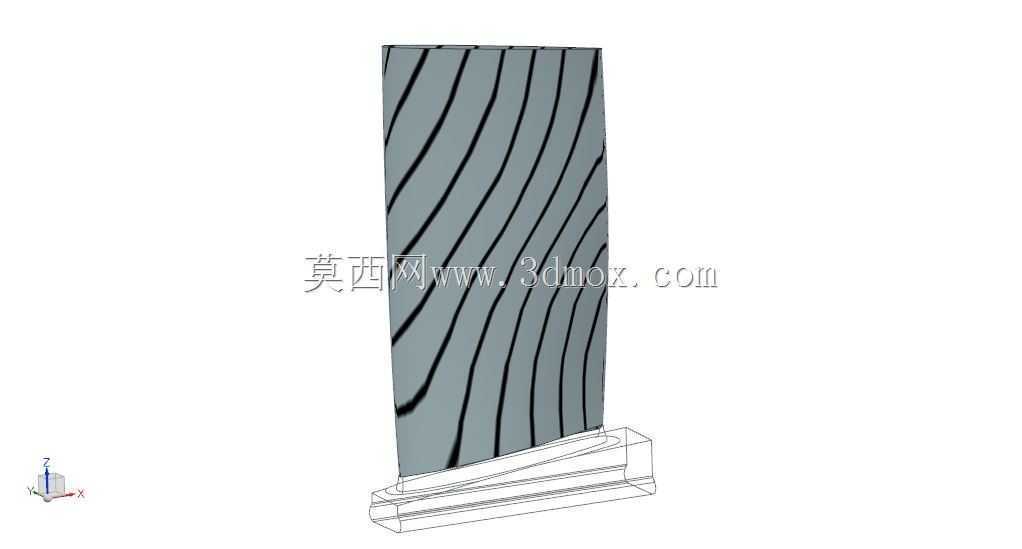

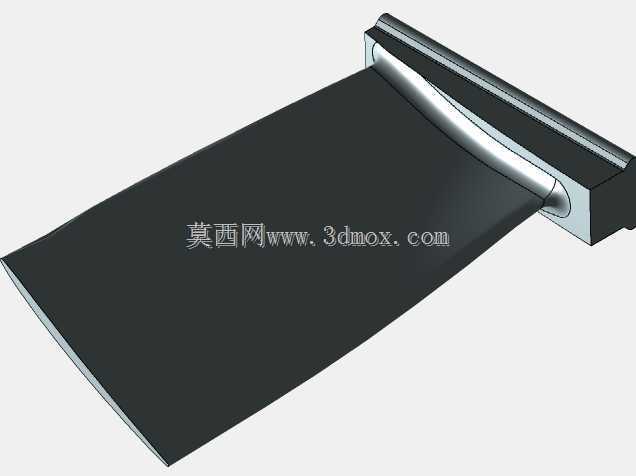

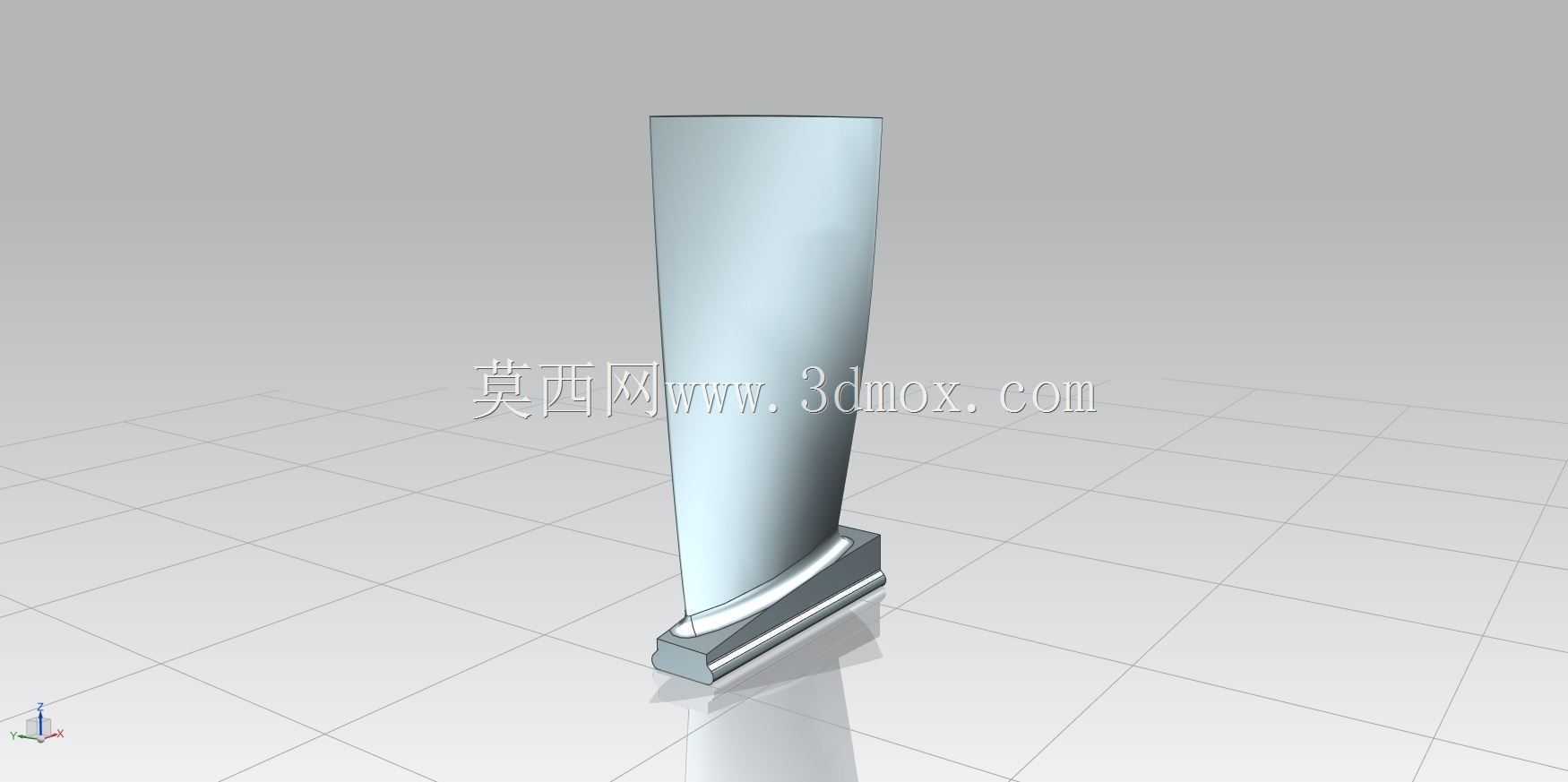

　　该模型呈现的是压缩机末级动叶的三维实体结构，重点还原了叶身型面、叶根过渡区以及安装定位部分的几何关系。末级叶片通常工作在多级压缩流程的后段，气流经过前几级增压后，在末级完成进一步能量转换，因此该类零件既要承担将旋转机械能传递给气体的作用，也要兼顾末级工况下流量、压比与效率之间的匹配。模型外形为细长扭转叶身，根部带有与轮盘配合的安装结构，适合用于离心或轴流压缩设备中末级转子组件的结构校核、装配关系分析以及逆向设计参考。

　　从实际设备用途看，这类叶片主要布置在压缩机转子外缘，随主轴高速旋转，对通过流道的气体做功。叶身不是简单的直板结构，而是沿高度方向呈现连续弯扭变化：靠近根部区域需要兼顾强度与叶根载荷传递，截面相对厚实；向叶顶延伸时，型面逐渐展开，以适应不同半径处圆周速度差异带来的气流角变化。这样的型面设计能够减少气流在叶道内的分离损失，使气体沿叶片表面较为平顺地完成转向和加速。末级叶片所处位置往往决定整机出口状态，因此叶型曲率、前缘厚度、尾缘收窄方式以及叶顶与机匣之间的间隙，都会直接影响压缩效率和运行稳定性。

　　建模思路上，该结构依据扫描数据完成几何重建，适合表达真实零件的复杂自由曲面。扫描逆向方式对于老旧设备备件修复、进口叶片国产化、样机测绘以及变形件复核具有较强工程价值。实际处理时，需要先从点云或网格数据中提取叶身截面线，再沿叶高方向拟合光滑曲面；根部圆角、平台端面和榫接位置则需结合装配约束进行修整，避免单纯依赖扫描噪声造成曲面褶皱。叶身与叶根交接区域是应力集中较明显的位置，模型中保留了平缓过渡形态，这对于后续有限元分析、振动评估和工艺编制都很关键。

　　外形尺寸与安装边界方面，叶片整体呈竖向细长布局，叶身高出根部安装段较多，说明其在转子上属于悬臂受载明显的零件。根部结构承担周向定位、径向固定和扭矩传递，设计时需要与轮盘槽道或对应紧固件保持明确配合面。叶根底部的支承面决定叶片装入后的轴向位置，侧向贴合面限制转动和错位，上部平台则可对气流形成边界约束，减少根部泄漏。若用于装配设计，应重点检查叶根与轮盘槽的接触宽度、圆角避让、安装间隙以及相邻叶片之间的喉道空间；若用于加工制造，则需关注叶身型面的五轴加工余量、叶根夹持基准和检测坐标系设定。

　　在工程应用中，末级叶片不仅要满足气动外形要求，还需承受离心载荷、气动激振力和温度变化带来的综合影响。细长叶身的刚性相对有限，叶顶区域线速度较高，微小的型面偏差或安装角度误差都可能引起效率下降、噪声增大甚至共振风险。因此，在三维结构设计阶段，需要把叶型中心线、积叠规律、根部圆角半径和安装基准统一起来考虑。对于逆向得到的模型，不能只追求外观相似，还应核对关键截面弦长、最大厚度、安装角以及叶根配合尺寸，使数字模型能够服务于后续的流场分析、强度校核、数控加工和备件替换。

　　该模型的使用场景包括压缩机转子结构拆解教学、叶片类零件逆向建模练习、叶根装配方式研究以及维修测绘方案验证。通过观察叶身从根部到顶部的扭转变化，可以直观理解透平机械中叶片为何需要采用空间曲面；通过根部实体结构，也能分析高速旋转零件如何将气动载荷和离心载荷传递到轮盘。整体结构没有多余附属特征，几何重点集中在叶片工作型面与安装接口，适合作为压缩机末级转子零件的三维建模和工程分析对象。
