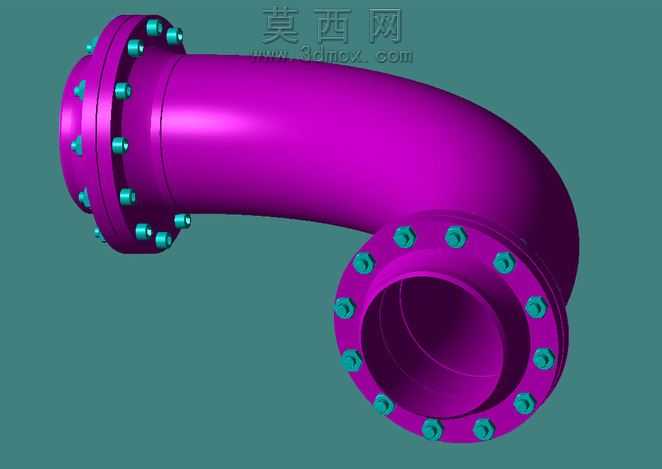

90度3r英寸带法兰弯管肘部构件

本模型为工业管道系统常用的90度3r英寸带法兰肘部构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管道配件的通用设计规范，精准还原弯管的曲率半径、管壁厚度以及两端法兰的连接结构。建模阶段首先绘制弯管的中心引导线，按照3r英寸的曲率参数生成平滑的弯管主体曲面，通过加厚命令生成等壁厚的管道实体，保证弯管内部流道顺滑无突变，符合流体输送的阻力设计要求。两端的法兰结构采用参数化特征建模，按照对应压力等级的法兰标准，逐一绘制法兰盘本体、螺栓孔阵列、密封凸台等细节结构，螺栓孔采用圆周阵列方式均匀排布，孔位间距、法兰盘厚度、密封面宽度均严格匹配标准尺寸，确保模型可直接用于后续的装配干涉检查与工程图导出。材质与渲染阶段，为模型赋予了工业常用的防腐涂层材质，模拟铸铁管道外涂防锈漆的质感，调整材质的粗糙度、反光度参数，还原工业金属构件的哑光漆面效果，同时为法兰螺栓部位赋予金属镀锌材质，区分不同部件的材质差异，渲染时采用柔和的工业场景布光，通过主光、辅光与轮廓光的搭配，清晰展现弯管的曲面弧度、法兰的连接细节以及整体构件的形态特征，渲染输出的效果图可直观呈现产品的实际外观效果。设计思路上，该肘部构件主要用于管道系统的直角转向连接，带法兰的连接形式可实现管道间的快速拆装与密封，建模过程中充分考虑了构件的实际装配需求，所有配合尺寸均预留合理公差，弯管的弯曲半径设计兼顾了流体输送效率与安装空间要求，避免过小弯曲半径造成的流体阻力激增，同时也避免过大弯曲半径带来的安装空间浪费，模型整体结构完整，细节到位，可用于管道系统的布局设计、装配模拟、产品展示以及工程教学等多个场景。
