星顶多棱钣金塑料成型刀具

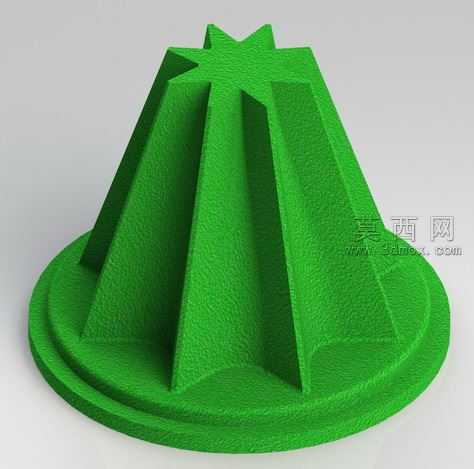

该成型刀具采用三维参数化建模方式完成整体结构设计，建模过程中首先以圆形底座为基准绘制二维草图，通过拉伸特征构建底座的双层凸台结构，保证刀具安装时的定位稳定性与支撑强度。刀具主体的棱边结构采用放样凸台特征生成，从底座圆形轮廓向上逐步过渡到顶部的星形端面，每一条凸起棱边都做了等距拔模角度处理，既保证成型加工时的脱模顺畅度，也让棱边的受力分布更加均匀，避免长期冲压使用出现棱边崩损的问题。顶部的星形尖角结构采用圆角过渡处理，所有尖锐边角都添加了0.2mm的工艺圆角，消除应力集中点，提升刀具的整体使用寿命。材质渲染阶段选用了哑光磨砂绿色硬质合金材质，还原了工业刀具表面的粗糙质感，通过环境光遮蔽效果突出棱边的凹凸结构，清晰展现每一条成型槽的深度与倾斜角度，底座部分的材质粗糙度略低于主体工作面，区分安装定位面与加工工作面的不同功能属性。设计思路上围绕钣金折弯、塑料压型的实际加工需求，将多道成型棱边整合在一体式刀体上，可一次性完成工件表面多道凹凸筋位的压制成型，无需更换多把刀具分步加工，有效提升加工效率。刀体的整体锥度设计匹配常见冲压设备的安装行程，底座的双层凸台结构可直接适配标准夹具的装夹尺寸，无需额外制作定制转接工装。建模过程中对每一条棱边的成型角度都做了参数化关联，可根据不同加工需求快速调整棱边数量、倾斜角度与槽深，快速衍生出适配不同加工规格的变体刀具，所有结构特征都保留了完整的建模历史，方便后续编辑修改。渲染时采用45度侧上方打光，让棱边的阴影自然投射到相邻的成型槽内，直观展现成型面的轮廓形状，材质的漫反射参数调整到0.7，避免高反光影响结构细节的展示，整体模型完整还原了成型刀具的实际加工形态，可直接用于加工工艺模拟、工装装配验证等场景。
