八百毫米直径十叶轴流冷却风轮

　　这套风轮结构主要面向电力变压器配套冷却回路的选型与结构校核场景，在油浸式配电变压器、工业整流变压器、户外预装式变电站的散热系统中，轴流风轮承担着驱动空气横向掠过散热器翅片管束的核心作用。变压器长期带载运行时，绕组与铁芯产生的损耗会转化为热量，依靠自然对流往往无法在高负载、夏季高温环境下把顶层油温控制在允许区间，加装强制风冷组件后，风轮旋转形成的定向气流可以大幅提升翅片表面的换热系数，把油温拉回合理工作区间，延缓绝缘油老化速度。

　　从整机布局来看，风轮外径达到800mm，属于大中型冷却风机的叶轮规格，安装时需要在散热器端面预留出完整的圆形回转空间，径向边界要避开散热器连接管路、接线端子与箱体加强筋，轴向则要兼顾进风侧的导流罩间隙与出风侧的翅片距离——进风侧若距离遮挡物过近会产生进气紊流，轻则降低风量，重则引发叶片入口气流攻角异常带来额外振动；出风侧直吹翅片管束时，叶尖与散热片表面的间距也要控制在合理范围，既保证气流充分覆盖整个散热面，又避免运动件与固定结构发生擦碰。

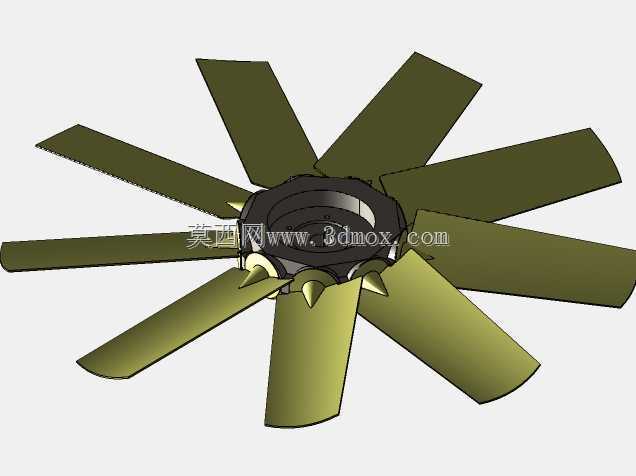

　　叶片数量采用十叶布局，相比常见的四叶、六叶冷却风轮，多叶片设计在相同转速下可以输出更均匀的风压，气流通过翅片间隙时的脉动幅度更小，运行噪音也能得到明显抑制，这对于布置在厂区、居民区周边的变电设施尤为重要。每片叶片都采用宽弦长后掠翼型构型，叶根位置厚度较大，用来承担旋转时的离心拉应力与气动弯矩，从叶根向叶尖方向厚度逐步减薄，型面沿展长带有连续的扭转角：靠近轮毂的区域安装角偏大，保证根部气流能获得足够的做功能力；叶尖区域安装角逐步减小，匹配叶尖处更高的圆周线速度，让整个叶展方向的气流出口速度尽量保持均匀，避免局部区域出现气流分离。叶片前缘做了圆滑过渡处理，后缘厚度均匀收窄，型面曲率连续无突变，在三维建模过程中可以通过曲面放样、边界混合完成主体造型，再对阵列特征做圆周阵列得到全部叶片，后续导入仿真环境做流场计算时，连续曲面也能大幅提升网格划分的成功率。

　　轮毂部分采用分体式夹装结构，中心预留了与驱动电机输出轴配合的安装孔位，孔周均匀布置多组紧固卡位，叶片根部的榫头直接嵌入轮毂对应的卡槽内，再通过压盖与紧固件锁紧。这种夹装结构的优势在于装配工艺性好：单支叶片如果在运输、运维过程中出现损伤，可以单独拆卸更换，不需要整体报废整个风轮；轮毂端面还设计了多处凸起的导流锥造型，旋转时可以引导中心区域的气流顺畅向叶道方向扩散，避免轮毂背面形成大面积低压涡流区，减少无用的功率损耗。轮毂外缘与叶片根部的衔接位置做了加厚圆角过渡，把应力集中系数控制在较低水平，应对风轮长期高速旋转带来的交变载荷。

　　在工程选型阶段，这类风轮需要和驱动电机、防护网罩、导风筒组成完整风冷总成：风轮的额定转速要匹配电机的输出转速，叶片的做功面积决定了轴功率需求，选型时既要保证风量风压满足散热器的热负荷计算结果，也要让电机工作在高效区间。安装边界上，800mm的外径意味着配套导风筒的内径要略大于风轮直径，叶尖与筒壁之间保留均匀的微小间隙，间隙过大会产生回流漏风损失，间隙过小则会因为热胀冷缩、运行振动出现擦筒风险。风轮的轴向定位要保证轮毂端面与电机轴肩完全贴合，键连接或者锁紧装置要做防松处理，避免长期启停过程中出现轴向窜动。

　　从建模实操角度看，完成这套结构时可以先绘制单支叶片的翼型截面草图，沿叶片展长方向排布多个不同弦长、不同扭转角的截面，通过放样生成叶片实体，再对叶根榫头做单独拉伸切除匹配轮毂卡槽；轮毂部分先回转生成基础基体，再阵列卡槽与紧固结构，最后把单叶片绕中心轴做十份圆周阵列，检查所有叶片的位置度与干涉情况。整套模型完整还原了风轮的气动外形与安装配合结构，既可以直接用于冷却系统的装配干涉校验，也能作为流场仿真、结构强度校核的基础几何载体，帮助设计人员在方案阶段就把控好风轮的安装空间、气动性能与装配工艺性，减少后续样机试制阶段的反复修改。
